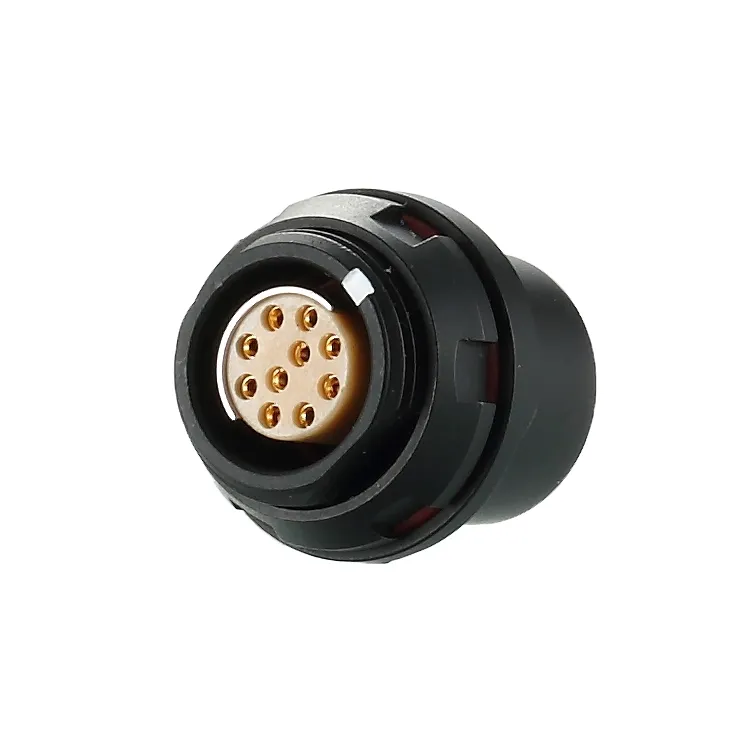

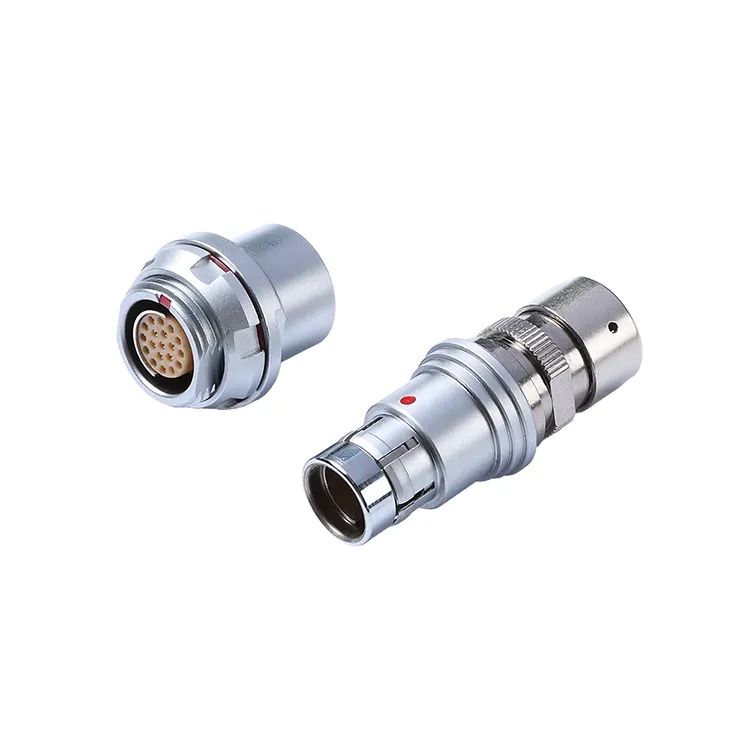

परिशुद्धतापूर्वक मशीनीकृत धातु के खोल में संक्षारण प्रतिरोधी फिनिश, संभोग के समय IP67 रेटेड सीलिंग की सुविधा होती है, और यह 45°C से +125°C पर संचालित होता है। सोल्डर या पीसीबी टर्मिनेशन के साथ 2 से 12 संपर्क कॉन्फ़िगरेशन में उपलब्ध, रीयूनियन एफ सीरीज मेटल पुश-पुल कनेक्टर कॉम्पैक्ट फॉर्म कारकों में सिग्नल और पावर ट्रांसमिशन दोनों का समर्थन करता है। रीयूनियन का लंबवत एकीकृत विनिर्माण - मशीनिंग, मोल्डिंग, प्लेटिंग और असेंबली को कवर करता है - यह सुनिश्चित करता है कि प्रत्येक इकाई सख्त गुणवत्ता मानकों को पूरा करती है।
कुंजीबद्ध ध्रुवीकरण बेमेल को रोकता है, जबकि एर्गोनोमिक ग्रिप डिज़ाइन दस्ताने वाले हाथों से भी एक हाथ से संचालन को सक्षम बनाता है। बाहरी, समुद्री या वाशडाउन वातावरण के लिए उपकरण डिजाइन करने वाले इंजीनियरों के लिए, रीयूनियन एफ सीरीज मेटल पुश-पुल कनेक्टर सुरक्षा, विश्वसनीयता और लागत प्रभावशीलता प्रदान करता है जिसका मुकाबला करने के लिए प्रतियोगियों को संघर्ष करना पड़ता है।
| विशेषता | फ़ायदा | सत्यापन साक्ष्य |
| IP68 सीलिंग (संयुक्त) | 30 मिनट तक 1 मीटर पानी में लगातार डूबे रहने को सहन करता है - सुरंग रोशनी, समुद्री सेंसर और दैनिक धुलाई चक्र के लिए आवश्यक। | प्रत्येक उत्पादन लॉट से गुजरता हैयादृच्छिक जलमग्न-लाइव-सर्किट परीक्षण; परीक्षण वीडियो अनुरोध पर उपलब्ध हैं। |
| पुश‑पुल लॉक | तेज़ इंस्टालेशन के लिए त्वरित मेटिंग, कंपन-प्रवण या स्थायी इंस्टॉलेशन के लिए - दोनों एक ही कनेक्टर पर। | हाथ से कसने योग्य, किसी उपकरण की आवश्यकता नहीं। |
| संक्षारण-प्रतिरोधी ऑल-मेटल शैल | गुजरता है72 घंटे का नमक स्प्रे (एएसटीएम बी117)- तटीय बुनियादी ढांचे, अपतटीय प्लेटफार्मों और रासायनिक छिड़काव क्षेत्रों के लिए आदर्श। | मानक सुविधा,सशुल्क अपग्रेड नहीं(बनाम प्रतिस्पर्धियों का 48 घंटे का सामान्य समय)। |
| विस्तृत तापमान रेंज | -45°C से +125°C- आर्कटिक की बाहरी सर्दियों और सौर फार्म रेगिस्तान की गर्मी में समान रूप से विश्वसनीय। | थर्मल साइक्लिंग कक्षों में मान्यपूर्ण वर्तमान भाररैंप चक्र के दौरान. |
| वर्तमान क्षमता | मल्टी-कोर - एक ही कॉम्पैक्ट सर्कुलर शेल में पावर और सिग्नल वितरित करता है। | संपर्क प्रतिरोध ≤5mΩ प्रारंभिक;सोना चढ़ाया हुआ संभोग चेहरेकम ताप वृद्धि के लिए. |
| एर्गोनोमिक ग्रिप डिज़ाइन | बनावट वाला आवास और उदार पुल-टैब क्षेत्र एक-हाथ से संभोग/अनसंभोग की अनुमति देता है, यहां तक कि इसके साथ भीदस्ताने पहने हुए हाथ- गीली या ठंडी स्थितियों में फ़ील्ड सेवा के लिए महत्वपूर्ण। | फ़ील्ड प्रतिक्रिया:20% तेज इंस्टालेशनपारंपरिक थ्रेडेड कनेक्टर्स की तुलना में (सौर ईपीसी क्लाइंट द्वारा सत्यापित)। |
| लचीली समाप्ति | सोल्डर और पीसीबी विकल्प विभिन्न केबल प्रकारों, हार्नेस असेंबली और डायरेक्ट-बोर्ड माउंटिंग का समर्थन करते हैं। | मानक AWG श्रेणियों के लिए टूलींग पार्ट नंबर उपलब्ध हैं। |
ऑफशोर ऑयल-प्लेटफॉर्म नेविगेशन बॉय के निर्माता को एक ऐसे कनेक्टर की आवश्यकता होती है जो झेल सकेखारे पानी का विसर्जन, तरंग प्रभाव, और बैटरी स्वैप के दौरान बार-बार संभोग। 48 घंटे के नमक स्प्रे में प्रतिस्पर्धी कनेक्टर विफल होने के बाद,रीयूनियन एफ सीरीज मेटल पुश-पुल कनेक्टर(IP68 + संक्षारण प्रतिरोधी शेल) को सौर पैनल इनपुट, बैटरी आउटपुट और सेंसर डेटा लिंक के लिए चुना गया था।उत्तरी सागर में दो वर्षों में 500 से अधिक कनेक्टर तैनात किए गए - शून्य संक्षारण संबंधी विफलताएं, यहां तक कि जब गोले पर समुद्री वृद्धि के साथ बोय बरामद किए गए थे।
सभी मापदंडों को नीचे सत्यापित किया गया हैरीयूनियन की आईएसओ 13485‑संरेखित गुणवत्ता प्रबंधन प्रणाली, प्रत्येक बैच के लिए पूर्ण सामग्री प्रमाणपत्र और ट्रैसेबिलिटी रिकॉर्ड बनाए रखा जाता है।
| पैरामीटर | विनिर्देश | परीक्षण की स्थिति/नोट |
| शैल सामग्री | उच्च शक्ति तांबा क्रोम चढ़ाना खोल, संक्षारण प्रतिरोधी खत्म | 72 घंटे नमक स्प्रे (एएसटीएम बी117)- मानक |
| संपर्क संख्या | 2 से 12 पिन (अनुकूलन योग्य लोडिंग) | बेमेल को रोकने के लिए कुंजीबद्ध ध्रुवीकरण |
| वर्तमान रेटिंग | प्रति संपर्क 2ए से 15ए (गेज पर निर्भर) | स्थिर प्रतिरोध के लिए सोना चढ़ाया हुआ संपर्क |
| वेल्टेज रेटिंग | 125V से 500V AC/DC (रिक्ति पर निर्भर) | ढांकता हुआ वोल्टेज झेलने का 100% परीक्षण किया गया |
| संभोग चक्र | >5,000 ऑपरेशन | ≤5mΩ संपर्क प्रतिरोध बनाए रखता है |
| तापमान की रेंज | -45°C ~+125°C | थर्मल साइक्लिंग के दौरान पूर्ण वर्तमान भार |
| प्रवेश संरक्षण | आईपी67 | कम मांग वाले उपयोग के लिए IP50 वैकल्पिक |
| कंपन | 10-2000 हर्ट्ज़, 15 ग्राम | कोई रुक-रुक कर संपर्क नहीं >1μs |
| यांत्रिक झटका | 100 ग्राम, 6 मि.मी | अर्ध-साइन नाड़ी |
| संपर्क प्रतिरोध | ≤5mΩ (प्रारंभिक) | प्रति MIL‑STD‑1344 मापा गया |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | सूखा और नमी के बाद कंडीशनिंग |
| विनियामक अनुपालन | RoHS, पहुंच; यूएल | अनुरोध पर पूर्ण घोषणा |
जब मूल्यांकन किया गयास्वामित्व की कुल लागत (TCO)- न केवल इकाई मूल्य -रीयूनियन एफ सीरीज मेटल पुश-पुल कनेक्टरप्रीमियम यूरोपीय और अमेरिकी विकल्पों से लगातार बेहतर प्रदर्शन करता है।
| पहलू | रीयूनियन एफ सीरीज | विशिष्ट यूरोपीय/अमेरिका तुलनीय श्रृंखला |
| यूनिट मूल्य | ~1/3प्रीमियम ब्रांडों का | प्रीमियम लागत संरचना |
| आईपी रेटिंग (मानक) | आईपी67(1 मी विसर्जन) - शामिल | अक्सर IP67 (1m) - IP68 महंगा विकल्प होता है |
| नमक स्प्रे (मानक) | 72 घंटे- शामिल | 48 घंटे - सामान्य; केवल विशेष ऑर्डर पर 72 घंटे |
| तापमान की रेंज | -45°C से +125°C- मानक | -25°C से +85°C - तुलनीय मूल्य निर्धारण के लिए विशिष्ट |
| लॉकिंग प्रणाली | पुश-पुल प्रणाली- दोनों एक कनेक्टर पर | त्वरित लॉक और रिलीज |
| न्यूनतम आदेश मात्रा | कोई MOQ नहींमानक विन्यास के लिए | गैर-स्टॉक वेरिएंट के लिए अक्सर 500+ MOQ |
| अनुकूलन | आवास का रंग, केबल असेंबली, संपर्क लोडिंग, लोगो उत्कीर्णन -तेजी से बदलाव | सीमित विकल्प; धीमी इंजीनियरिंग प्रतिक्रिया |
| लीड समय (उत्पादन) | 15-20 दिन | 5-10 सप्ताह सामान्य |
| पता लगाने की क्षमता और गुणवत्ता | आईएसओ 13485-स्तरीय दस्तावेज़ीकरण (मेडिकल-ग्रेड ट्रैसेबिलिटी) | औद्योगिक-ग्रेड, अक्सर कई आपूर्तिकर्ताओं में आउटसोर्स किया जाता है |
| वस्तु | विवरण |
| स्टैंडर्ड पैकेजिंग | व्यक्तिगत कैविटी सुरक्षा के साथ एंटी-स्टैटिक बैग; नमी-अवरोधक अस्तर के साथ प्रबलित डिब्बों। |
| कस्टम पैकेजिंग | अनुरोध पर रील, ट्रे या कस्टम लेबलिंग उपलब्ध है। |
| समय सीमा | नमूने:5-7 दिन; उत्पादन:15-20 दिन; कस्टम हार्नेस:25-30 दिन(लिखित पुष्टि प्रदान की गई)। |
| शिपिंग विधियां | थोक के लिए समुद्री/हवाई माल ढुलाई; नमूनों के लिए एक्सप्रेस (डीएचएल, फेडेक्स, टीएनटी, यूपीएस)। |
| डिलिवरी की शर्तें | EXW, FCA, FOB, CIF, CPT - खरीदार के लिए लचीला। |
| गारंटी | 12 महीनेउचित उपयोग के तहत विनिर्माण दोषों के खिलाफ शिपमेंट से। |
| तकनीकी समर्थन | इंजीनियरिंग टीम जवाब देती हैचौबीस घंटों के भीतर; इंस्टॉलेशन गाइड, क्रॉस-रेफरेंस दस्तावेज़ और 3डी चरण फ़ाइलें उपलब्ध हैं। |
| वापसी नीति | सत्यापित विनिर्माण दोष → प्रतिस्थापन या धनवापसी; स्पष्ट संचार के साथ मामला-दर-मामला। |
| फ़ैक्टरी ऑडिट का स्वागत है | हम दूरस्थ या ऑन-साइट फ़ैक्टरी ऑडिट को प्रोत्साहित करते हैं -प्रोडक्शन लाइन लाइव वीडियो48 घंटे के भीतर शेड्यूल किया जा सकता है। |
आईएसओ 13485 अधिदेशकठोर पता लगाने की क्षमता, परिवर्तन नियंत्रण और प्रक्रिया सत्यापनविशिष्ट औद्योगिक गुणवत्ता प्रणालियों की तुलना में। इसका मतलब यह है:
- प्रत्येक बैच को पूर्ण सामग्री प्रमाण पत्र और परीक्षण रिकॉर्ड के साथ प्रलेखित किया जाता है।
- किसी भी सामग्री या प्रक्रिया में परिवर्तन को औपचारिक पुन: सत्यापन से गुजरना पड़ता है - यह सुनिश्चित करना कि आज का उत्पाद पिछले वर्ष से मेल खाता है।
- आने वाले निरीक्षण और इन-प्रोसेस नियंत्रण अधिकांश विशुद्ध रूप से औद्योगिक आपूर्तिकर्ताओं की तुलना में अधिक कठोर हैं।
आपको अपने औद्योगिक अनुप्रयोग के लिए मेडिकल-ग्रेड गुणवत्ता प्रबंधन मिलता है - बिना मेडिकल प्रीमियम के।
हाँ - पुनर्मिलन प्रस्तावपूरी तरह से इकट्ठे केबल हार्नेससाथरीयूनियन एफ सीरीज मेटल पुश-पुल कनेक्टरएक या दोनों सिरों पर. केबल प्रकार (पीवीसी, पीयूआर, सिलिकॉन, टेफ्लॉन), लंबाई, गेज (30AWG से 16AWG), परिरक्षण और जैकेटिंग रंग निर्दिष्ट करें।
मानक केबल असेंबलियाँ(≤10m, गेज ≤20AWG):7-10 दिननमूनों के लिए;15-20 दिनउत्पादन के लिए.
अमानक(उच्च तापमान, ओवरमोल्डिंग, कस्टम कनेक्टर):25-30 दिनपहले ऑर्डर के लिए; बाद के ऑर्डर छोटे हो गए। अपनी केबल विशिष्टता और वायरिंग आरेख प्रदान करें - हमारी आर एंड डी टीम व्यवहार्यता और उद्धरण की पुष्टि करती है2 कार्य दिवसों के भीतर.
बिल्कुल। हम प्रस्ताव रखते हैंकम MOQ अनुकूलनपिन लोडिंग, आवास रंग (आरएएल कोड उपलब्ध), और यहां तक कि लोगो उत्कीर्णन के लिए भी। कस्टम कॉन्फ़िगरेशन के लिए नमूना लीड समय आमतौर पर होता है10-12 दिन. अपनी आवश्यकताओं के साथ हमारी इंजीनियरिंग टीम से संपर्क करें - हम व्यवहार्यता रिपोर्ट और सीएडी स्केच के साथ जवाब देंगे।
हमकेवल बैच सैंपलिंग पर निर्भर न रहें. प्रत्येक उत्पादन लॉट में शामिल हैयादृच्छिक जलमग्न लाइव-सर्किट परीक्षण(1 मी, 30 मिनट) पूरे विद्युत निरंतरता की निगरानी के साथ। परीक्षण रिपोर्ट स्वचालित रूप से आपके शिपमेंट दस्तावेज़ में शामिल हो जाती हैं। अनुरोध पर, हम प्रदान कर सकते हैंवीडियो-रिकॉर्डेड परीक्षणआपके विशिष्ट लॉट के लिए.
| आदेश प्रकार | विशिष्ट लीड समय | MOQ |
| मानक नमूने | 5-7 दिन | कोई MOQ नहीं |
| कस्टम नमूने(पिन/रंग/केबल) | 10-12 दिन | मूल्यांकन के लिए कोई MOQ नहीं |
| उत्पादन आदेश(मानक) | 15-20 दिन | कोई MOQ नहीं |
| कस्टम हार्नेस उत्पादन | 25-30 दिन | कम MOQ (बिक्री के साथ चर्चा करें) |
एक नमूना या इंजीनियरिंग ड्राइंग पैकेज का अनुरोध करें: हमारी तकनीकी टीम प्रदान करती है2डी/3डी सीएडी फ़ाइलें, क्रिम्प टूलींग सिफ़ारिशें, औरक्रॉस-रेफरेंस गाइडप्रमुख यूरोपीय/अमेरिकी श्रृंखलाओं के विरुद्ध - सभी 24 घंटों के भीतर।
