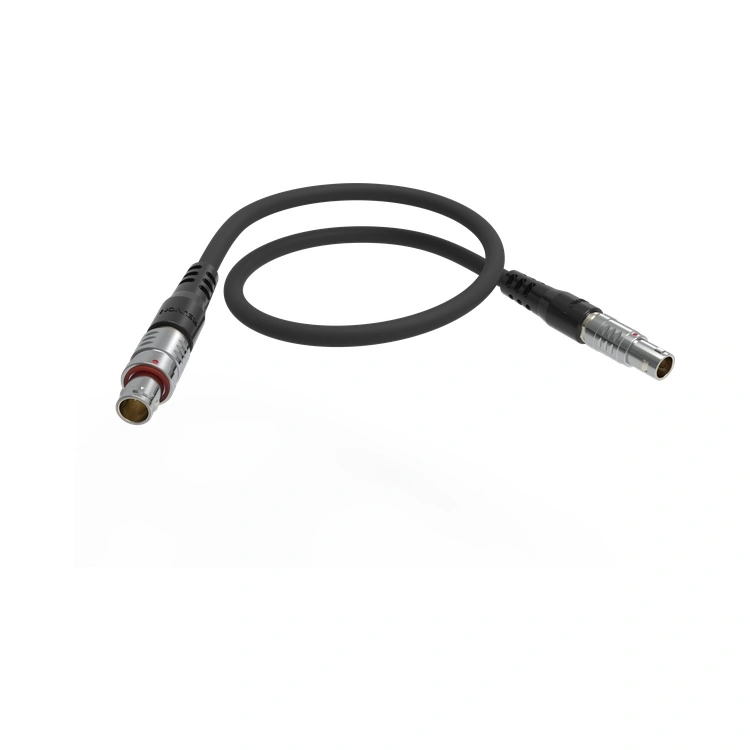

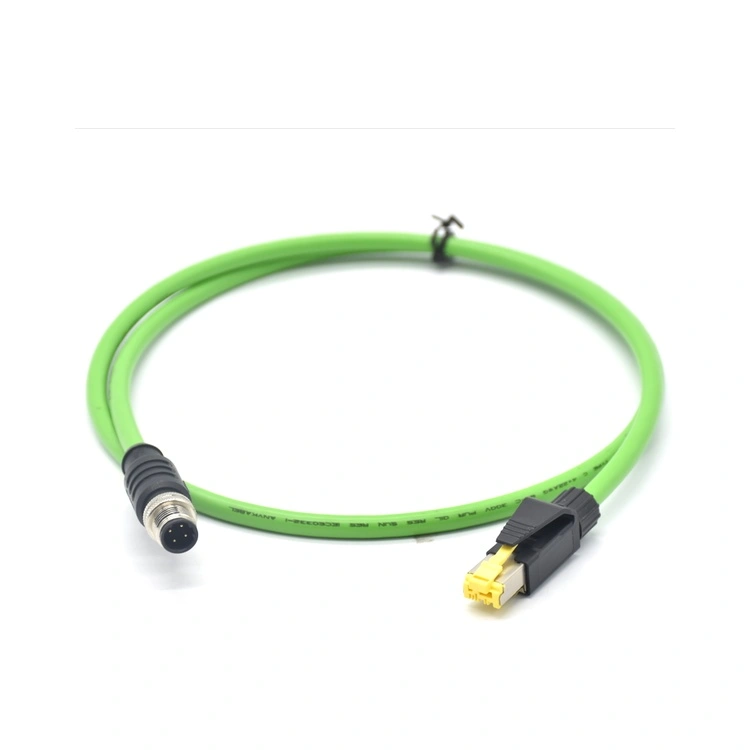

रीयूनियन निरंतर गुणवत्ता सुनिश्चित करने के लिए स्वचालित तार प्रसंस्करण उपकरण और सटीक ओवरमोल्डिंग का उपयोग करके पूर्ण ट्रेसेबिलिटी के साथ आईएसओ 9001-प्रमाणित सुविधाओं में रोबोट केबल असेंबली का निर्माण करता है। असेंबली कनेक्टर विकल्पों की एक विस्तृत श्रृंखला के साथ उपलब्ध हैं - जिनमें मेटल पुश-पुल कनेक्टर, एम 8 / एम 12 श्रृंखला कनेक्टर, आरजे 45 ईथरनेट कनेक्टर और कस्टम ओवरमोल्ड कनेक्टर शामिल हैं - और विभिन्न रोबोट मॉडल की विशिष्ट केबल रूटिंग और गति आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगर किया जा सकता है।
| विशेषता | फ़ायदा |
| एकीकृत पावर, सिग्नल और डेटा | मोटर पावर, एनकोडर फीडबैक, ईथरनेट और I/O केबल को एक रूटेड बंडल में समेकित करता है—केबल की संख्या कम करता है और रूटिंग को सरल बनाता है। |
| घर्षण-प्रतिरोधी जैकेट | पीयूआर और टीपीई जैकेट तेल, शीतलक और अपघर्षक घिसाव का सामना करते हैं - जो पेंट शॉप और वेल्डिंग अनुप्रयोगों के लिए महत्वपूर्ण है। |
| दोहरी परत परिरक्षण | फ़ॉइल + ब्रैड शील्डिंग (≥90% कवरेज) - हाई-स्पीड एनकोडर और ईथरनेट सिग्नल के लिए सिग्नल अखंडता बनाए रखता है। |
| परिशुद्धता ओवरमोल्डिंग | इंटीग्रल स्ट्रेन रिलीफ, IP67 सीलिंग और केबल मार्किंग-प्रदूषकों से बचाता है और रखरखाव को सरल बनाता है। |
| 100% विद्युत परीक्षण | निरंतरता, इन्सुलेशन और सिग्नल अखंडता के लिए सत्यापित प्रत्येक असेंबली-आउट-ऑफ़-बॉक्स विश्वसनीयता सुनिश्चित करती है। |
| पूर्ण पता लगाने की क्षमता | कच्चे माल से तैयार असेंबली तक ईआरपी-ट्रैक किया गया - गुणवत्ता ऑडिट और वारंटी ट्रैकिंग का समर्थन करता है। |
| पैरामीटर | विवरण |
| केबल के प्रकार | पावर (मोटर), एनकोडर (फीडबैक), ईथरनेट (Cat5e/Cat6), I/O नियंत्रण |
| कंडक्टर आकार | 24 AWG (सिग्नल) से 12 AWG (पावर) |
| परिचालन तापमान | -40°C से +105°C |
| परिरक्षण प्रभावशीलता | >90 डीबी क्षीणन 1 गीगाहर्ट्ज़ तक (फ़ॉइल + ब्रैड संयोजन) |

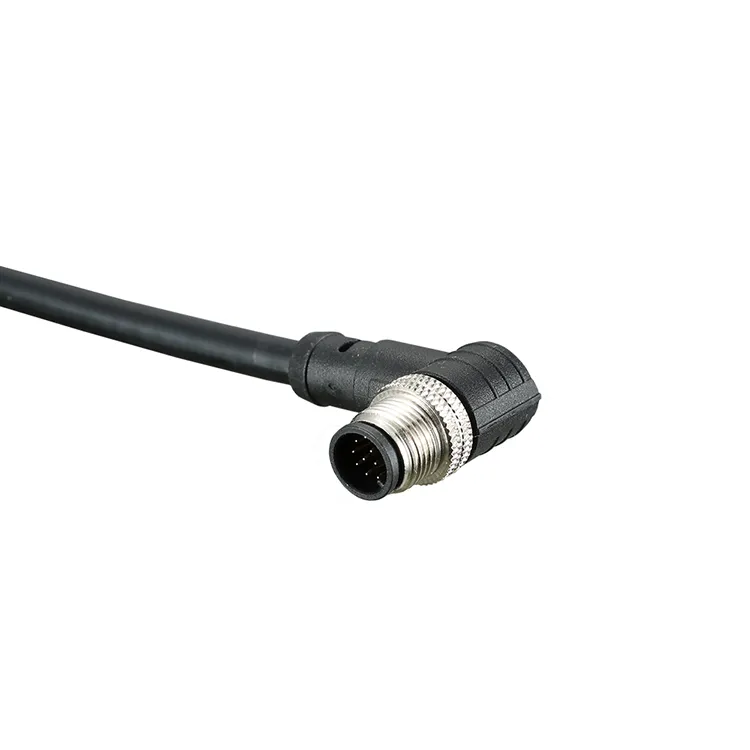

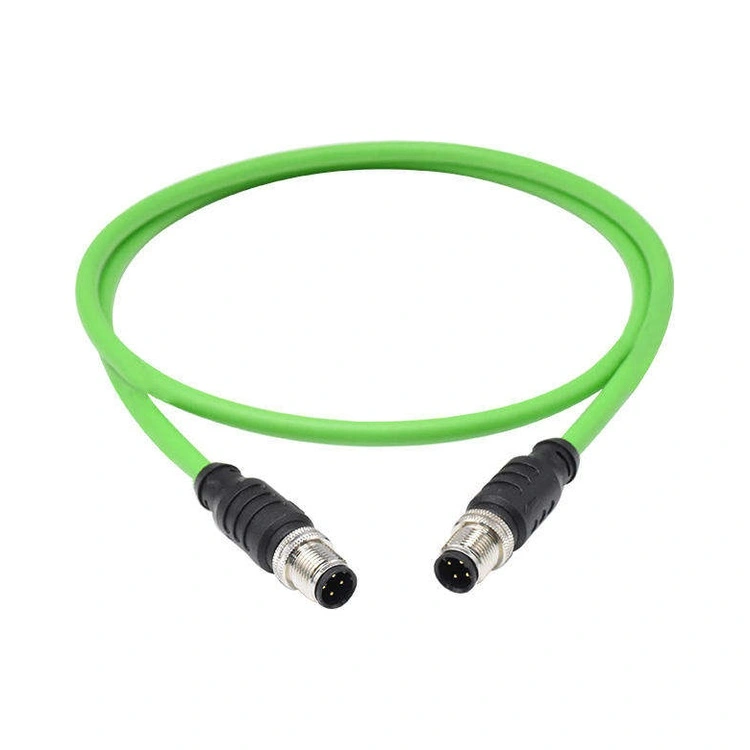

| कनेक्टर विकल्प | एम8, एम12, आरजे45, डी-सब, मेटल पुश-पुल कनेक्टर, या पूरी तरह से कस्टम ओवरमोल्ड डिज़ाइन |
| प्रवेश संरक्षण | IP67 (संभोग कनेक्टर्स के साथ सही ढंग से टॉर्क किया गया) |
कोई भी दो रोबोटिक कोशिकाएँ एक जैसी नहीं होतीं। रीयूनियन की इन-हाउस इंजीनियरिंग टीम एक औद्योगिक रोबोट केबल असेंबली बनाने के लिए आपके मैकेनिकल डिजाइनरों के साथ सीधे काम करती है जो आपके हाथ के विशिष्ट आर्टिक्यूलेशन पथ का अनुसरण करती है - चाहे वह 6-अक्ष आर्टिकुलेटेड रोबोट हो, SCARA, या एक सहयोगी कोबोट हो।
हार्नेस कॉन्फ़िगरेशन - मॉड्यूलर प्रतिस्थापन के लिए पावर, एनकोडर, ईथरनेट और वायवीय टयूबिंग को एक ही लपेटे हुए बंडल या अलग उप-हार्नेस में संयोजित करें।
कनेक्टर ओरिएंटेशन - कनेक्टर पर तंग मोड़ से बचने के लिए 0°, 45°, या 90° निकास कोण निर्दिष्ट करें - एक सामान्य डिज़ाइन निरीक्षण जो केबल जीवन को 60% तक कम कर देता है।
पूर्व-निर्मित मोड़ - हम आपके रोबोट की तटस्थ मुद्रा से मेल खाने के लिए केबलों में थर्मल रूप से वक्र सेट कर सकते हैं, जिससे घर की स्थिति के दौरान तनाव कम हो जाता है।
जैकेट सामग्री - तेल/शीतलक एक्सपोजर के लिए पीयूआर, उच्च-फ्लेक्स/कम-तापमान के लिए टीपीई, या अत्यधिक गर्मी (200 डिग्री सेल्सियस तक) के लिए एफईपी/टेफ्लॉन चुनें।
ओवरमोल्ड रंग और मार्किंग - त्वरित रखरखाव पहचान के लिए क्रमांकित शाखाएं, सर्किट लेबल, या क्यूआर कोड जोड़ें - फ़ील्ड सेवा तकनीशियनों द्वारा प्रशंसा की गई एक सुविधा।
सामग्री आने वाले निरीक्षण - केबल की प्रत्येक रील को रिलीज से पहले कंडक्टर प्रतिरोध और इन्सुलेशन मोटाई के लिए सत्यापित किया जाता है।
स्वचालित कटिंग और स्ट्रिपिंग - ±1 मिमी सटीकता के साथ लेजर-मापी गई लंबाई; कंडक्टर क्षति को रोकने के लिए शून्य निक स्ट्रिपिंग।
सब-असेंबली रूटिंग - घर्षण से सुरक्षा के लिए सर्पिल रैपिंग या ब्रेडेड स्लीविंग के साथ हार्नेस बोर्ड में रखी गई केबल।
कनेक्टर असेंबली और टॉर्क नियंत्रण - सभी थ्रेडेड कनेक्टर निर्दिष्ट टॉर्क (ऑडिट ट्रेल के साथ डिजिटल टूलींग) तक कस दिए गए हैं।
ओवरमोल्डिंग (इन-हाउस टूलींग) - एकीकृत तनाव राहत ज्यामिति के साथ लंबवत इंजेक्शन मोल्डिंग; शॉट का वजन और तापमान लॉग किया गया।
100% विद्युत परीक्षण - निरंतरता (सभी पिन), इन्सुलेशन प्रतिरोध (≥100 MΩ), और ढांकता हुआ प्रतिरोध (1.5 kV AC)।
नमूना परीक्षण - प्रति बैच, हम सत्यापन के लिए कस्टम परीक्षण रिग्स पर 5 असेंबली चलाते हैं
अंतिम निरीक्षण और पैकिंग – आवर्धन के तहत दृश्य जांच; एंटी-स्टैटिक बैग + व्यक्तिगत सीरियल नंबर के साथ निर्यात-ग्रेड कार्टन।
रीयूनियन सक्रिय प्रमाणपत्र बनाए रखता है जो तृतीय-पक्ष रजिस्ट्रार के माध्यम से सार्वजनिक रूप से सत्यापन योग्य होते हैं:
ISO 9001:2015 - गुणवत्ता प्रबंधन प्रणाली
आईएसओ 14001:2015- पर्यावरण प्रबंधन
ISO 13485:2016 - चिकित्सा उपकरण गुणवत्ता (सर्जिकल रोबोट केबल असेंबलियों पर लागू)
RoHS और पहुंच- यूरोपीय संघ के पदार्थ प्रतिबंधों का पूर्ण अनुपालन; परीक्षण रिपोर्ट अनुरोध पर उपलब्ध हैं
उत्तर: बिल्कुल. हमारा डुअल-शील्ड निर्माण (चोटी के नीचे फ़ॉइल) >90 डीबी परिरक्षण प्रभावशीलता प्रदान करता है। हम केंद्रीय भराव या विभाजन टेप का उपयोग करके, बंडल के भीतर पावर कंडक्टरों से सिग्नल जोड़े को कम से कम 2 मिमी तक अलग करते हैं। उच्च शोर वाले वातावरण में (उदाहरण के लिए, 1,000A पल्स के साथ स्पॉट वेल्डिंग), हम पूरे हार्नेस पर एक समग्र ब्रैड जोड़ने की सलाह देते हैं - हमने 12 महीनों में शून्य संचार त्रुटियों के साथ प्रतिरोध वेल्डिंग रोबोट पर इस कॉन्फ़िगरेशन को मान्य किया है।
उत्तर: हम शिपमेंट की तारीख से 24 महीने की कारीगरी वारंटी प्रदान करते हैं, जिसमें कनेक्टर अखंडता, सोल्डर विश्वसनीयता और ओवरमोल्ड सीलिंग शामिल है। फ्लेक्स जीवन को प्रति बैच मान्य किया गया है, लेकिन यांत्रिक दुरुपयोग (जैसे, निर्दिष्ट त्रिज्या से नीचे झुकना या मरोड़ कोण से अधिक) के खिलाफ इसकी गारंटी नहीं है। उच्च मात्रा वाले अनुबंधों के लिए, हम वार्षिक उपयोग अनुमानों के आधार पर विस्तारित वारंटी शर्तों की पेशकश करते हैं।
आर्टिकुलेटेड रोबोट केबल असेंबलियों के लिए रीयूनियन का विशिष्ट लीड समय:
प्रोटोटाइप नमूने - 10-15 दिन (1-10 असेंबली)।
पायलट उत्पादन – 15-20 दिन (10-100 असेंबली)।
उत्पादन ऑर्डर – 20-25 सप्ताह (500+ असेंबली)।
केबल उपलब्धता, कनेक्टर लीड समय और असेंबली जटिलता के आधार पर लीड समय भिन्न हो सकता है। इष्टतम लीड समय और डिज़ाइन समर्थन सुनिश्चित करने के लिए हम आपके डिज़ाइन चक्र में रीयूनियन को जल्दी शामिल करने की सलाह देते हैं।
