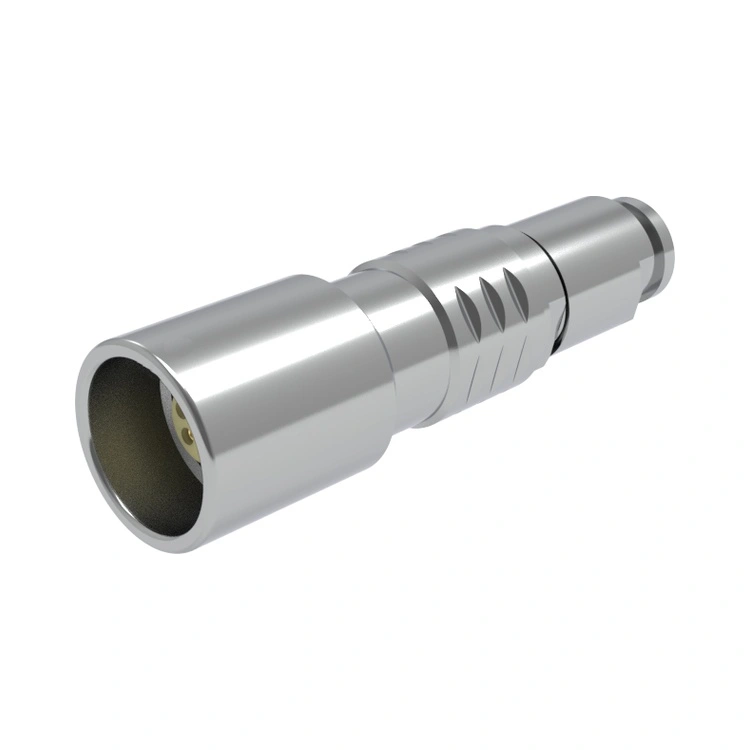

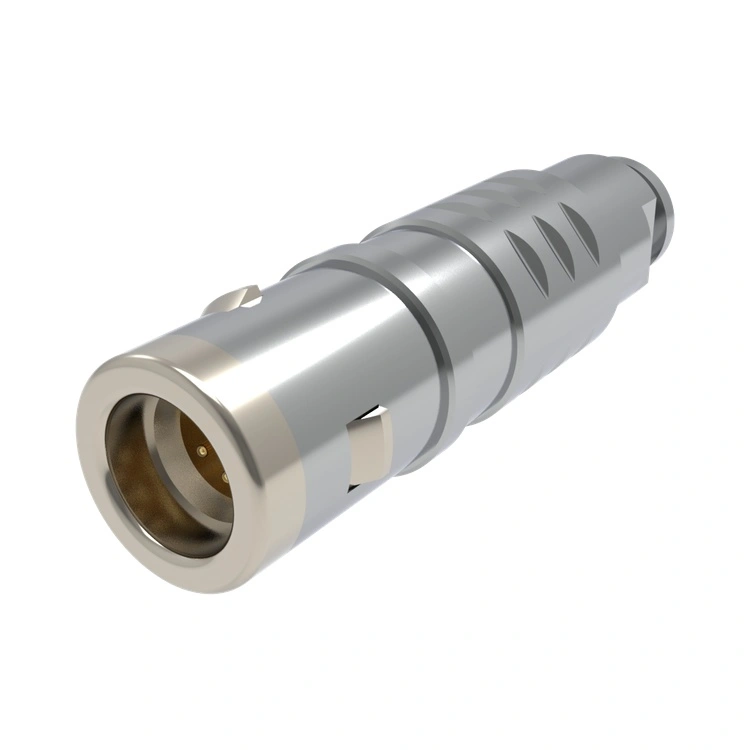

ई सीरीज़ मेटल पुश-पुल कनेक्टर लागत-सचेत इंजीनियरिंग टीमों के लिए पेशेवर इंटरकनेक्शन के लिए रीयूनियन के रणनीतिक दृष्टिकोण का प्रतिनिधित्व करता है। गुणवत्ता की मुख्य विशेषताओं को बरकरार रखते हुए गैर-आवश्यक तामझाम को दूर करना - श्रव्य प्रतिक्रिया के साथ विश्वसनीय स्व-लैचिंग, मौलिक ईएमआई परिरक्षण के लिए ऑल-मेटल निर्माण, और 5,000+ संभोग चक्रों के लिए रेटेड संपर्क प्रणाली। -45°C से +125°C की इसकी मानक तापमान सीमा नियंत्रित-पर्यावरण अनुप्रयोगों के विशाल बहुमत को कवर करती है, IP67 वॉटरप्रूफिंग बाहरी उपयोग के लिए उपयुक्त है। रीयूनियन का लंबवत एकीकृत विनिर्माण - इन-हाउस सटीक सीएनसी मशीनिंग से लेकर स्वचालित विद्युत परीक्षण तक - गुणवत्ता से समझौता किए बिना उत्पादन लागत को कम करता है। उच्च-मात्रा वाले रोगी मॉनिटर, प्रयोगशाला उपकरण, या औद्योगिक नियंत्रण का उत्पादन करने वाले ओईएम के लिए, ई सीरीज़ मेटल पुश-पुल कनेक्टर आपके मार्जिन संरचना को संरक्षित करते हुए आपके लिए आवश्यक आवश्यक प्रदर्शन प्रदान करता है। प्रत्येक इकाई 12 महीने की वारंटी और पूर्ण ईआरपी ट्रैसेबिलिटी द्वारा समर्थित है, जो आपकी आपूर्ति श्रृंखला में जोखिम-मुक्त एकीकरण सुनिश्चित करती है।
ई श्रृंखला दस्तावेजी विश्वसनीयता और आपूर्ति-श्रृंखला पारदर्शिता के साथ सबसे प्रतिस्पर्धी मूल्य पर सबसे महत्वपूर्ण कनेक्टर फ़ंक्शन प्रदान करने पर केंद्रित है।
| विशेषता | फ़ायदा |
| मूल्य-इंजीनियर्ड डिज़ाइन | महंगे ओवर-स्पेसिफिकेशन को खत्म करते हुए सभी आवश्यक पुश-पुल फ़ंक्शन को बरकरार रखता है - उच्च मात्रा में ओईएम खरीद के लिए आदर्श। |
| विश्वसनीय पुश-पुल लैचिंग | स्पर्शनीय और श्रव्य लॉक पुष्टिकरण के साथ त्वरित एक-हाथ की मेटिंग, इंस्टॉलेशन समय और असेंबली लाइनों पर उपयोगकर्ता त्रुटियों को कम करती है। |
| संपूर्ण धातु निर्माण | विशेष डिजाइनों की लागत के एक अंश पर मौलिक ईएमआई परिरक्षण और यांत्रिक स्थायित्व प्रदान करता है। |
| लचीली समाप्ति | सोल्डर, और पीसीबी संपर्क विभिन्न असेंबली विधियों और केबल प्रकारों को समायोजित करते हैं - नमूने 5-7 दिन के लीड समय के साथ उपलब्ध हैं। |
| मानक पर्यावरणीय सहिष्णुता | -45°C से +125°C ऑपरेटिंग रेंज अधिकांश औद्योगिक, वाणिज्यिक और चिकित्सा इनडोर वातावरण को कवर करती है। |
| सिद्ध स्थायित्व | >5,000 संभोग चक्र लगातार संपर्क प्रतिरोध (≤5mΩ प्रारंभिक) के साथ - लंबे जीवन उपकरण के लिए विश्वसनीय। |
| कोई अनावश्यक विकल्प नहीं | सुव्यवस्थित उत्पाद लाइन का मतलब है तेज़ डिलीवरी (उत्पादन ऑर्डर के लिए 15-20 दिन) और कम इन्वेंट्री ले जाने की लागत। |
ई सीरीज़ मेटल पुश-पुल कनेक्टर "नो-फ्रिल्स, ऑल-परफॉर्मेंस" सर्कुलर कनेक्टर के लिए बाजार की आवश्यकता के लिए रीयूनियन का निश्चित उत्तर है जो रोजमर्रा के अनुप्रयोगों के लिए गुणवत्ता वाले इंटरकनेक्शन को किफायती बनाता है - अब पारदर्शी वारंटी शर्तों और योग्य OEM खरीदारों के लिए बिना शर्त वापसी नीति के साथ।
ई सीरीज़ मेटल पुश-पुल कनेक्टर उन अनुप्रयोगों के लिए बनाया गया है जहां लागत अनुकूलन एक प्राथमिक डिज़ाइन उद्देश्य है, फिर भी कनेक्शन विश्वसनीयता से समझौता नहीं किया जा सकता है।
चिकित्सा उपकरण - नैदानिक निगरानी, सर्जिकल प्रणाली
औद्योगिक नियंत्रण - पीएलसी I/O मॉड्यूल, ऑपरेटर पैनल और कन्वेयर सिस्टम सेंसर।
प्रयोगशाला उपकरण - स्पेक्ट्रोफोटोमीटर, सेंट्रीफ्यूज और तापमान परीक्षण कक्ष।
संचार उपकरण - नेटवर्क स्विच, बेस स्टेशन रैक इंटरकनेक्ट और प्रसारण ऑडियो राउटर।
सुरक्षा प्रणालियाँ - निगरानी कैमरा इंटरकनेक्ट, एक्सेस कंट्रोल पैनल और अलार्म सिस्टम मॉड्यूल।
| पैरामीटर | विनिर्देश |
| शैल सामग्री | निकल चढ़ाना के साथ पीतल (मानक); |
| शैल आकार | 0, 1 |
| संपर्क | 2 से 6 पिन |
| संभोग चक्र | >5,000 ऑपरेशन |
| तापमान की रेंज | -45°C ~+125°C |
| ईएमआई परिरक्षण | ऑल-मेटल हाउसिंग बुनियादी परिरक्षण प्रदान करता है |
| प्रवेश संरक्षण | आईपी67एल |
| नमक स्प्रे प्रतिरोध | >48 घंटे |
| कंपन | 10-2000 हर्ट्ज़, 10 ग्राम |
| यांत्रिक झटका | 100 ग्राम, 6 मि.मी |
| संपर्क प्रतिरोध | ≤5mΩ (प्रारंभिक) |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ (500VDC पर) |
| समाप्ति शैलियाँ | सोल्डर, और पीसीबी (सीधे या समकोण) |
सभी ई श्रृंखला कनेक्टर RoHS-अनुरूप हैं और शिपमेंट से पहले 100% विद्युत परीक्षण (निरंतरता, इन्सुलेशन, ढांकता हुआ ताकत) से गुजरते हैं। रीयूनियन का सांख्यिकीय प्रक्रिया नियंत्रण (एसपीसी) उच्च-मात्रा वाले रनों में आयामी स्थिरता सुनिश्चित करता है। पूर्ण परीक्षण डेटाशीट और 3D STEP मॉडल उपलब्ध हैं - जो आपकी इंजीनियरिंग टीम को भौतिक नमूनों की प्रतीक्षा किए बिना यांत्रिक फिट को सत्यापित करने में सक्षम बनाता है।
| वस्तु | विवरण |
| स्टैंडर्ड पैकेजिंग | व्यक्तिगत कैविटी सुरक्षा के साथ एंटी-स्टैटिक बैग; प्रबलित नालीदार डिब्बों. |
| थोक पैकेजिंग | उच्च-मात्रा ऑर्डर (500+ टुकड़े) के लिए उपलब्ध - स्वचालित पिक-एंड-प्लेस असेंबली का समर्थन करने के लिए ट्रे या रील पैकेजिंग। |
| लेबलिंग | मानक भाग संख्या और बैच कोड लेबलिंग; अनुरोध पर कस्टम लेबलिंग उपलब्ध है। |
| समय सीमा | नमूने: 7-107 दिन; उत्पादन ऑर्डर: 15-20 दिन (सुव्यवस्थित उत्पाद लाइन तेजी से बदलाव को सक्षम बनाती है)। |
| शिपिंग विधियां | थोक: समुद्री या हवाई माल ढुलाई; नमूने: एक्सप्रेस (डीएचएल, फेडेक्स, टीएनटी, यूपीएस, ईएमएस)। |
| डिलिवरी की शर्तें | EXW, FCA, FOB, CIF, CPT - आपकी खरीद प्राथमिकताओं के लिए लचीला। |
| गारंटी | विनिर्माण दोषों के विरुद्ध 12 महीने की मानक वारंटी; अनुबंध विनिर्माण भागीदारी के लिए वैकल्पिक विस्तारित कवरेज उपलब्ध है। |
| पहलू | रीयूनियन एफ सीरीज | विशिष्ट यूरोपीय/अमेरिका तुलनीय श्रृंखला | विशिष्ट कम लागत वाले विकल्प |
| कीमत | ~1/3 प्रीमियम ब्रांड | प्रीमियम लागत | परिवर्तनशील, प्रायः असंगत |
| गुणवत्ता | सुसंगत, आईएसओ 13485:2016 प्रमाणित उत्पादन | उच्च | अप्रमाणित, बैच-दर-बैच भिन्नता |
| अनुकूलता | प्रमुख प्रणालियों के साथ विनिमेय (LEMO/ODU विकल्प) | संपदा | अक्सर गैर-मानक आयाम |
| MOQ | मानक वस्तुओं के लिए कोई MOQ नहीं; कस्टम के लिए कम MOQ | उच्च MOQ (500+) | कम MOQ लेकिन ख़राब समर्थन |
| समय सीमा | 15-20 दिन सामान्य | 4-8 सप्ताह | परिवर्तनशील, अविश्वसनीय |
| पता लगाने की क्षमता | इनगोट से फिनिश्ड गुड तक पूर्ण ईआरपी ट्रैसेबिलिटी | हाँ | कोई नहीं या सीमित |
| फ़ैक्टरी अनुभव | 3,000㎡ डोंगगुआन सुविधा में 15 वर्षों का घरेलू विनिर्माण | अक्सर आउटसोर्स किया जाता है | छोटी कार्यशालाएँ |
| गुणवत्ता आश्वासन | 100% परीक्षणित, प्रलेखित, डाउनलोड करने योग्य रिपोर्ट के साथ | हाँ | यादृच्छिक या कोई परीक्षण नहीं |
| क्रेता संरक्षण | 24 महीने की वारंटी + वापसी नीति | भिन्न | कोई वारंटी या अस्पष्ट शर्तें नहीं |
ई श्रृंखला एक अद्वितीय स्थान रखती है: यह बजट विकल्पों के करीब कीमत पर प्रीमियम-ग्रेड विनिर्माण स्थिरता और दस्तावेज अनुकूलता प्रदान करती है। आप लागत के लिए गुणवत्ता का त्याग नहीं करते हैं - आप बस उन सुविधाओं को हटा देते हैं जिनकी आपको आवश्यकता नहीं है, एक वारंटी द्वारा समर्थित जो आपकी उत्पादन लाइन की सुरक्षा करती है।
सीएनसी मशीनिंग - उच्च गति वाले स्वचालित खराद ±0.02 मिमी सहनशीलता के साथ गोले का उत्पादन करते हैं।
चढ़ाना - शैल चढ़ाना और स्नान एकाग्रता निगरानी के साथ स्वचालित लाइनों में चयनात्मक सोना चढ़ाना से संपर्क करें।
इंजेक्शन मोल्डिंग - इंजीनियरिंग प्लास्टिक से ढाले गए इंसुलेटर।
असेंबली - संपर्क संरेखण और सम्मिलन बल के लिए दृष्टि निरीक्षण के साथ अर्ध-स्वचालित लाइनें।
परीक्षण – प्रत्येक बैच के लिए डेटा लॉगिंग के साथ 100% विद्युत सत्यापन (निरंतरता, इन्सुलेशन, ढांकता हुआ ताकत)।
पैकेजिंग – शुष्कक के साथ एंटी-स्टैटिक वैक्यूम बैग; उच्च-मात्रा वाली स्वचालित असेंबली लाइनों के लिए थोक पैकेजिंग।
उत्तर: हाँ - अधिकांश मानक कॉन्फ़िगरेशन में, ई सीरीज़ मेटल पुश-पुल कनेक्टर यांत्रिक और विद्युत रूप से सबसे सामान्य परिपत्र कनेक्टर फॉर्म कारकों के लिए विनिमेयता को ध्यान में रखकर डिज़ाइन किया गया है। रीयूनियन प्रमुख यूरोपीय और अमेरिकी श्रृंखलाओं के लिए क्रॉस-रेफरेंस दस्तावेज़ीकरण बनाए रखता है। हालाँकि, क्योंकि प्रीमियम ब्रांड कभी-कभी मालिकाना संपर्क रिक्ति या कुंजीयन स्थिति का उपयोग करते हैं, हम हमेशा सत्यापन के लिए आपके मौजूदा कनेक्टर ड्राइंग या भाग संख्या को भेजने की सलाह देते हैं। हमारी इंजीनियरिंग टीम अनुकूलता की पुष्टि करेगी और यदि आवश्यक हो, तो पीसीबी या पैनल संशोधनों के बिना वास्तविक ड्रॉप-इन प्रतिस्थापन सुनिश्चित करने के लिए समायोजन करेगी। हमने अनुरोध पर उपलब्ध दस्तावेज़ सत्यापन रिपोर्ट के साथ 300 से अधिक ओईएम को सफलतापूर्वक एफ श्रृंखला विकल्प प्रदान किए हैं।
उत्तर: बिल्कुल नहीं. ई श्रृंखला डिजाइन सरलीकरण और सामग्री चयन के माध्यम से लागत दक्षता हासिल करती है, न कि गुणवत्ता में कमी के माध्यम से। हम सभी उत्पाद श्रृंखलाओं में समान ISO 13485:2016 गुणवत्ता प्रबंधन प्रणाली का उपयोग करते हैं। प्रत्येक ई श्रृंखला कनेक्टर 100% विद्युत परीक्षण (संपर्क प्रतिरोध, इन्सुलेशन, ढांकता हुआ प्रतिरोध) और नमूना-आधारित यांत्रिक परीक्षण (संभोग बल, प्रतिधारण) से गुजरता है। सामग्री की बचत महंगी मिश्र धातुओं के बजाय पीतल का उपयोग करने, अति-निर्दिष्ट मोटाई के बजाय मानक चढ़ाना मोटाई का चयन करने और कॉस्मेटिक परिष्करण चरणों को कम करने से होती है - यह सब कार्यात्मक प्रदर्शन या स्थायित्व को प्रभावित किए बिना होता है। हमारा ईआरपी सिस्टम कच्चे माल से लेकर तैयार माल तक पूर्ण पता लगाने की क्षमता प्रदान करता है, हमारी प्रीमियम श्रृंखला के समान। आप हमारी नवीनतम परीक्षण रिपोर्ट, सामग्री प्रमाणपत्र और 3डी मॉडल सीधे हमारी तकनीकी लाइब्रेरी से डाउनलोड कर सकते हैं।
