विश्वसनीय स्मार्ट फ़ैक्टरी कनेक्टिविटी के लिए M12 सीरीज़ औद्योगिक सेंसर कनेक्टर क्यों आवश्यक है?

आधुनिक स्वचालन प्रणालियाँ सेंसर, नियंत्रकों, मशीनों और संचार नेटवर्क के बीच स्थिर कनेक्शन पर निर्भर करती हैं।रीयूनियन'एसएम12 सीरीज औद्योगिक सेंसर कनेक्टरइन मांग वाले वातावरणों के लिए डिज़ाइन किया गया है, जो एक मानकीकृत 12 मिमी थ्रेडेड इंटरफ़ेस, IP67 सुरक्षा, मल्टीपल पिन कॉन्फ़िगरेशन और औद्योगिक सेंसिंग और ऑटोमेशन अनुप्रयोगों के लिए विश्वसनीय सिग्नल ट्रांसमिशन का संयोजन करता है।

एम12 कनेक्टर औद्योगिक सेंसरों के लिए एक व्यावहारिक कनेक्शन मानक बन गया है क्योंकि यह कॉम्पैक्ट आकार, यांत्रिक सुरक्षा, पर्यावरण संरक्षण और विद्युत प्रदर्शन को संतुलित करता है। निकटता और फोटोइलेक्ट्रिक सेंसर से लेकर दबाव, तापमान और आईओ-लिंक उपकरणों तक के अनुप्रयोगों के लिए, सही एम 12 कॉन्फ़िगरेशन का चयन सीधे सिस्टम विश्वसनीयता को प्रभावित कर सकता है। रीयूनियन 2- से 17-पिन कॉन्फ़िगरेशन, ए-कोडेड विकल्प, परिरक्षित या बिना परिरक्षित डिज़ाइन, सोना-प्लेटेड पीतल संपर्क और अनुकूलित केबल असेंबली के साथ एम12 सेंसर कनेक्टर समाधान प्रदान करता है। IP67 सुरक्षा, 100% विद्युत परीक्षण और DIN EN 61076-2-101 अनुपालन के साथ, कनेक्टर परिवार फ़ैक्टरी वातावरण, पैकेजिंग उपकरण, ऑटोमोटिव इलेक्ट्रॉनिक्स, खाद्य प्रसंस्करण मशीनरी और अन्य औद्योगिक स्वचालन प्रणालियों की मांग के लिए उपयुक्त है।

विषयसूची

1. M12 सीरीज औद्योगिक सेंसर कनेक्टर क्या है?
2. औद्योगिक स्वचालन में एम12 कनेक्टर का व्यापक रूप से उपयोग क्यों किया जाता है?
3. इंजीनियरों को किन प्रमुख विशेषताओं पर ध्यान देना चाहिए?
4. M12 कनेक्टर तकनीकी विशिष्टताएँ एक नज़र में
5. M12 सेंसर कनेक्टर आमतौर पर कहाँ उपयोग किए जाते हैं?
6. आपको सही M12 सेंसर कनेक्टर का चयन कैसे करना चाहिए?
7. रीयूनियन का M12 समाधान एक व्यावहारिक विकल्प क्या है?
8. अक्सर पूछे जाने वाले प्रश्नों
9. निष्कर्ष

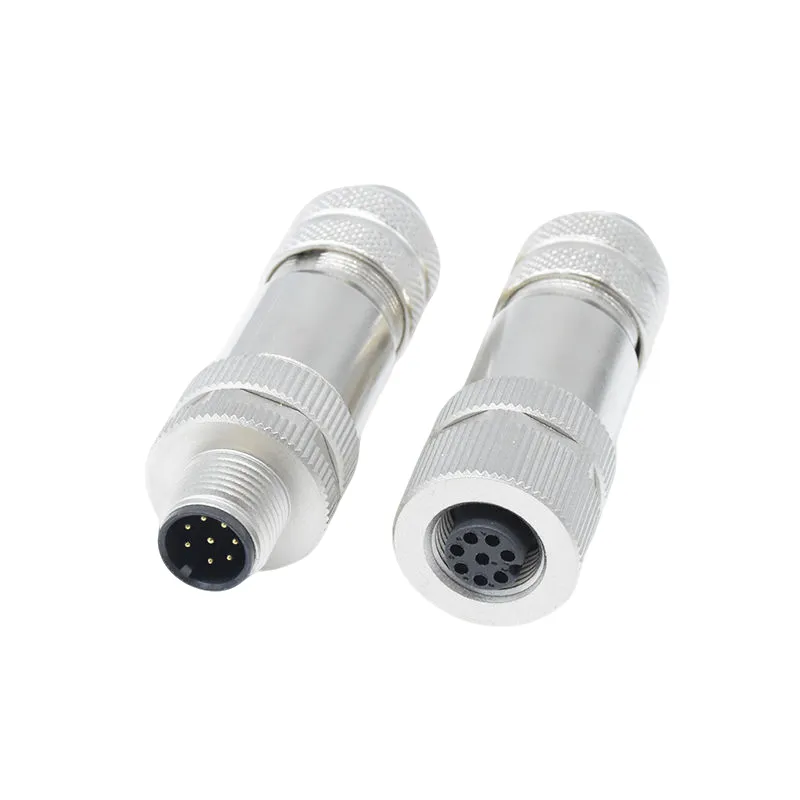

M12 सीरीज औद्योगिक सेंसर कनेक्टर क्या है?

एम12 कनेक्टर नाममात्र 12 मिमी इंटरफ़ेस वाला एक कॉम्पैक्ट गोलाकार कनेक्टर है, जिसका उपयोग आमतौर पर औद्योगिक सेंसर और स्वचालन घटकों को जोड़ने के लिए किया जाता है। इसका थ्रेडेड युग्मन तंत्र एक सुरक्षित कनेक्शन बनाता है जो कई पारंपरिक प्लग-एंड-सॉकेट डिज़ाइनों की तुलना में कंपन के प्रति कम संवेदनशील होता है।

The एम12 सीरीज औद्योगिक सेंसर कनेक्टरविशेष रूप से सेंसर अनुप्रयोगों से जुड़ा हुआ है क्योंकि ए-कोडित कॉन्फ़िगरेशन सामान्य औद्योगिक सेंसिंग कार्यों का समर्थन करता है। पिन संख्या और विद्युत डिज़ाइन के आधार पर, एक M12 कनेक्शन बिजली, अलग सिग्नल, एनालॉग सिग्नल या डिजिटल संचार संचारित कर सकता है।

रीयूनियन की M12 श्रृंखला DIN EN 61076-2-101 के अनुसार डिज़ाइन की गई है और 2 से 17 पिन तक कॉन्फ़िगरेशन में उपलब्ध है। उत्पाद श्रेणी में परिरक्षित और बिना परिरक्षित संस्करण, विभिन्न समाप्ति विधियां और विभिन्न उपकरण लेआउट के लिए केबल असेंबली भी शामिल हैं।

औद्योगिक स्वचालन में एम12 कनेक्टर का व्यापक रूप से उपयोग क्यों किया जाता है?

औद्योगिक सेंसर अक्सर ऐसे वातावरण में काम करते हैं जहां कंपन, धूल, नमी, तेल, रसायन और बार-बार होने वाली यांत्रिक हलचल अपरिहार्य होती है। इन स्थितियों में उपयोग किए जाने वाले कनेक्टर को विद्युत सिग्नल को स्थानांतरित करने के अलावा और भी बहुत कुछ करना चाहिए।

1. सुरक्षित थ्रेडेड कनेक्शन

जब चलती मशीनरी, कन्वेयर, रोबोटिक उपकरण और उत्पादन लाइनों पर सेंसर स्थापित किए जाते हैं तो थ्रेडेड युग्मन तंत्र स्थिर संभोग बनाए रखने में मदद करता है। इससे कंपन के कारण होने वाले रुक-रुक कर कनेक्शन की संभावना कम हो जाती है।

2. कॉम्पैक्ट औद्योगिक डिजाइन

12 मिमी फॉर्म फैक्टर इंस्टॉलेशन स्पेस और कनेक्शन क्षमता के बीच एक उपयोगी संतुलन प्रदान करता है। इंजीनियर बड़े आकार के कनेक्टर्स का उपयोग किए बिना सेंसर को अपेक्षाकृत कॉम्पैक्ट मशीन संरचनाओं में एकीकृत कर सकते हैं।

3. पर्यावरण संरक्षण

संयोजित स्थिति में IP67 सुरक्षा कनेक्शन को धूल और अस्थायी पानी में डूबने से बचाने में मदद करती है। यह उपयुक्त M12 कॉन्फ़िगरेशन को वाशडाउन क्षेत्रों, बाहरी उपकरणों और उच्च-कण उत्पादन वातावरण के लिए उपयोगी बनाता है।

4. बुद्धिमान सेंसर के लिए समर्थन

औद्योगिक स्वचालन तेजी से कनेक्टेड सेंसर और वास्तविक समय निदान की ओर बढ़ रहा है। एक उपयुक्त 4-पिन एम12 कॉन्फ़िगरेशन आईओ-लिंक संचार का समर्थन कर सकता है, जिससे सेंसर डेटा और डायग्नोस्टिक जानकारी को समान कनेक्शन बुनियादी ढांचे के माध्यम से यात्रा करने की इजाजत मिलती है।

इंजीनियरों को किन प्रमुख विशेषताओं पर ध्यान देना चाहिए?

प्रत्येक M12 कनेक्टर समान नहीं है. औद्योगिक सेंसिंग सिस्टम के लिए कनेक्टर निर्दिष्ट करते समय, इंजीनियरों को विद्युत प्रदर्शन, पर्यावरण संरक्षण, यांत्रिक निर्माण और इच्छित सेंसर के साथ संगतता का मूल्यांकन करना चाहिए।

• ए-कोडित इंटरफ़ेस:औद्योगिक सेंसर अनुप्रयोगों के लिए एक सामान्य विन्यास।
• 2- से 17-पिन विकल्प:कनेक्टर को सरल और अधिक जटिल सिग्नल आवश्यकताओं को समायोजित करने की अनुमति देता है।
• IP67 सुरक्षा:सही ढंग से संयोजित होने पर कई मांग वाले कारखाने और बाहरी वातावरण के लिए उपयुक्त।
• सोना चढ़ाया हुआ संपर्क:सोना चढ़ाया हुआ पीतल संपर्क कम संपर्क प्रतिरोध और संक्षारण प्रतिरोध बनाए रखने में मदद करता है।
• परिरक्षित संस्करण:उन अनुप्रयोगों के लिए उपयोगी जहां विद्युत चुम्बकीय हस्तक्षेप एनालॉग या डिजिटल सिग्नल को प्रभावित कर सकता है।
• पुर केबल विकल्प:तेल, काटने वाले तरल पदार्थ, रसायन, या बार-बार आवाजाही वाले वातावरण के लिए उपयुक्त।
• एकाधिक समाप्ति विधियाँ:सोल्डर, डिप-सोल्डर, क्रिम्प और फ्लाइंग-लीड कॉन्फ़िगरेशन विभिन्न इंस्टॉलेशन आवश्यकताओं का समर्थन करते हैं।

स्मार्ट सेंसिंग अनुप्रयोगों के लिए, परिरक्षण, केबल निर्माण, संपर्क गुणवत्ता और सिग्नल अखंडता विशेष रूप से महत्वपूर्ण हो जाते हैं। वास्तविक ऑपरेटिंग वातावरण के अनुसार इन विशेषताओं का चयन करने से कनेक्शन-संबंधी विफलताओं को कम करने में मदद मिल सकती है।

M12 कनेक्टर तकनीकी विशिष्टताएँ एक नज़र में

निम्नलिखित विनिर्देश रीयूनियन के ए-कोडेड एम12 सेंसर कनेक्टर रेंज के प्रतिनिधि विद्युत और यांत्रिक मापदंडों का सारांश प्रस्तुत करते हैं।

सामान्य विशिष्टताओं में -25°C से +85°C की ऑपरेटिंग तापमान सीमा, संभोग करते समय IP67 सुरक्षा, कम से कम 100 संभोग चक्र और 48 घंटे का नमक धुंध प्रतिरोध शामिल है। कनेक्टर सोना चढ़ाना के साथ PA66 इन्सुलेशन और पीतल संपर्क का उपयोग करता है। सामग्रियां RoHS अनुरूप हैं, जबकि उत्पादन इकाइयां शिपमेंट से पहले विद्युत परीक्षण से गुजरती हैं।

M12 सेंसर कनेक्टर आमतौर पर कहाँ उपयोग किए जाते हैं?

कॉम्पैक्ट निर्माण, थ्रेडेड लॉकिंग, पर्यावरण सीलिंग और लचीली पिन कॉन्फ़िगरेशन का संयोजन एम 12 कनेक्टिविटी को स्वचालन अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है।

कारखाना स्वचालन

निकटता सेंसर, फोटोइलेक्ट्रिक सेंसर, सीमा स्विच और अन्य मशीन सेंसर पीएलसी और नियंत्रण प्रणालियों को पहचान संकेतों को संचारित करने के लिए एम 12 कनेक्शन का उपयोग कर सकते हैं।

मोटर वाहन विनिर्माण

ऑटोमोटिव उत्पादन लाइनों में अक्सर उच्च स्तर का कंपन, स्वचालित सामग्री प्रबंधन और व्यापक सेंसर नेटवर्क शामिल होते हैं। एक यांत्रिक रूप से सुरक्षित कनेक्टर निरंतर संचालन के दौरान विश्वसनीय कनेक्शन बनाए रखने में मदद कर सकता है।

पैकेजिंग मशीनरी

पैकेजिंग उपकरण उत्पादों, स्थिति, कंटेनरों और मशीन की स्थिति का सटीक पता लगाने पर निर्भर करता है। M12 सेंसर कनेक्शन सेंसर और ऑटोमेशन कंट्रोल सिस्टम के बीच वायरिंग को सरल बना सकता है।

खाद्य प्रसंस्करण

वाशडाउन वातावरण के लिए उपयुक्त पर्यावरण संरक्षण वाले कनेक्टर्स की आवश्यकता होती है। IP67-रेटेड M12 कनेक्शन पर विचार किया जा सकता है जहां धूल और नमी प्रतिरोध की आवश्यकता होती है, बशर्ते कि पूरी स्थापना उचित रूप से डिज़ाइन और रखरखाव की गई हो।

स्मार्ट विनिर्माण और आईओ-लिंक

आईओ-लिंक-सक्षम सेंसर पारंपरिक सेंसिंग सिग्नल के अलावा प्रक्रिया डेटा और डायग्नोस्टिक्स प्रदान कर सकते हैं। एक उपयुक्त परिरक्षित 4-पिन एम12 कॉन्फ़िगरेशन इन जुड़े उपकरणों के लिए एक व्यावहारिक इंटरफ़ेस प्रदान कर सकता है।

आपको सही M12 सेंसर कनेक्टर का चयन कैसे करना चाहिए?

एम12 कनेक्टर का चयन केवल सबसे कम लागत वाले विकल्प का चयन करने के बजाय सेंसर की विद्युत और यांत्रिक आवश्यकताओं से शुरू होना चाहिए।

1. पिन गिनती की पुष्टि करें.निर्धारित करें कि कितनी शक्ति, सिग्नल, संचार और सहायक कनेक्शन की आवश्यकता है।
2. वोल्टेज और वर्तमान आवश्यकताओं की जाँच करें।सुनिश्चित करें कि चयनित कॉन्फ़िगरेशन एप्लिकेशन के लिए पर्याप्त विद्युत क्षमता प्रदान करता है।
3. कोडिंग प्रकार चुनें.ए-कोडेड एम12 कनेक्टर आमतौर पर सेंसर और एक्चुएटर अनुप्रयोगों से जुड़े होते हैं।
4. पर्यावरणीय स्थितियों का मूल्यांकन करें.पानी, धूल, तेल, रसायन, तापमान, कंपन और बाहरी जोखिम पर विचार करें।
5. निर्धारित करें कि क्या परिरक्षण की आवश्यकता है।परिरक्षित संस्करण ईएमआई-संवेदनशील एनालॉग और डिजिटल संचार अनुप्रयोगों के लिए फायदेमंद हो सकते हैं।
6. उपयुक्त केबल का चयन करें.पीयूआर मांग वाले औद्योगिक वातावरण में फायदेमंद हो सकता है, जबकि पीवीसी कम आक्रामक अनुप्रयोगों के लिए उपयुक्त हो सकता है।
7. कनेक्टर ओरिएंटेशन निर्दिष्ट करें.सीधे और समकोण डिज़ाइन केबल रूटिंग और उपलब्ध इंस्टॉलेशन स्थान को अनुकूलित करने में मदद कर सकते हैं।

आईओ-लिंक अनुप्रयोगों के लिए, 4-पिन ए-कोडेड कॉन्फ़िगरेशन एक सामान्य विकल्प है। जहां केबल चलती है, विद्युत चुम्बकीय स्थिति, या मशीन की गति की मांग होती है, वहां केबल निर्माण और परिरक्षण का मूल्यांकन कनेक्टर के साथ ही किया जाना चाहिए।

रीयूनियन का M12 समाधान एक व्यावहारिक विकल्प क्या है?

रीयूनियन एक एकीकृत उत्पादन प्रक्रिया के भीतर कनेक्टर निर्माण, केबल प्रसंस्करण, असेंबली और विद्युत परीक्षण को जोड़ती है। यह दृष्टिकोण सटीक मशीनिंग और चयनात्मक प्लेटिंग से लेकर इंजेक्शन मोल्डिंग और अंतिम निरीक्षण तक महत्वपूर्ण विनिर्माण चरणों पर अधिक नियंत्रण प्रदान करता है।

कंपनी के एम12 कनेक्टर उत्पादन में स्वचालित असेंबली और 100% विद्युत सत्यापन शामिल है जिसमें निरंतरता, इन्सुलेशन प्रतिरोध और ढांकता हुआ प्रतिरोध शामिल है। बैच पर्यावरण परीक्षण का उपयोग IP67 सीलिंग और नमक धुंध प्रतिरोध जैसे मापदंडों के लिए भी किया जाता है।

ओईएम और सिस्टम इंटीग्रेटर्स के लिए, अनुकूलन कनेक्टर बॉडी से आगे बढ़ सकता है। उपलब्ध विकल्पों में शामिल हैं:

• 2- से 17-पिन कॉन्फ़िगरेशन
• कस्टम केबल की लंबाई 0.2 मीटर से 20 मीटर तक
• पुर या पीवीसी केबल जैकेट
• सीधा या समकोण विन्यास
• पैनल-माउंट या केबल-माउंट डिज़ाइन
• परिरक्षित या अपरिरक्षित निर्माण
• सोल्डर, क्रिम्प, डिप-सोल्डर, या फ्लाइंग-लीड समाप्ति
• कस्टम केबल मार्किंग और पैकेजिंग

आपूर्तिकर्ताओं का मूल्यांकन करने वाले खरीदारों के लिए, गुणवत्ता प्रणाली और ट्रेसबिलिटी कनेक्टर की भौतिक विशिष्टताओं जितनी ही महत्वपूर्ण हो सकती है। रीयूनियन का कहना है कि इसका उत्पादन आईएसओ 9001, आईएसओ 14001 और आईएसओ 13485 प्रबंधन प्रणालियों के तहत RoHS-अनुपालक सामग्रियों और बरकरार निरीक्षण दस्तावेज़ीकरण के साथ संचालित होता है।

अक्सर पूछे जाने वाले प्रश्नों

1. M12 सीरीज औद्योगिक सेंसर कनेक्टर मुख्य रूप से किसके लिए उपयोग किया जाता है?

एम12 सेंसर कनेक्टर का उपयोग मुख्य रूप से औद्योगिक सेंसर को नियंत्रण प्रणाली, पीएलसी, आई/ओ मॉड्यूल और स्वचालन उपकरण से जोड़ने के लिए किया जाता है। विशिष्ट अनुप्रयोगों में निकटता सेंसर, फोटोइलेक्ट्रिक सेंसर, दबाव सेंसर, तापमान सेंसर और आईओ-लिंक डिवाइस शामिल हैं।

2. कौन सा M12 कॉन्फ़िगरेशन आमतौर पर IO-Link के लिए उपयोग किया जाता है?

4-पिन ए-कोडेड एम12 कॉन्फ़िगरेशन का उपयोग आमतौर पर आईओ-लिंक सेंसर अनुप्रयोगों के लिए किया जाता है। एक विशिष्ट व्यवस्था बिजली कनेक्शन और सी/क्यू संचार लाइन प्रदान करती है। परिरक्षित संस्करण और उपयुक्त औद्योगिक केबल निर्माण का चयन किया जा सकता है जहां विद्युत चुम्बकीय हस्तक्षेप या लंबे समय तक केबल चलना चिंता का विषय है।

3. क्या M12 कनेक्टर पावर और डेटा दोनों संचारित कर सकता है?

हाँ। पिन कॉन्फ़िगरेशन और एप्लिकेशन के आधार पर, एक M12 कनेक्शन पावर और सिग्नल या संचार दोनों कार्य कर सकता है। उदाहरण के लिए, 4-पिन कॉन्फ़िगरेशन पावर और आईओ-लिंक डेटा का समर्थन कर सकता है, जबकि उच्च-पिन-गिनती संस्करण अतिरिक्त सिग्नल को समायोजित कर सकते हैं।

4. क्या M12 कनेक्टर गीले या धूल भरे औद्योगिक वातावरण के लिए उपयुक्त है?

उचित रूप से डिज़ाइन किए गए और सही ढंग से संयोजित M12 कनेक्टर मजबूत पर्यावरण सुरक्षा प्रदान कर सकते हैं। रीयूनियन की सेंसर कनेक्टर रेंज को मैटेड स्थिति में IP67 रेटिंग दी गई है, जो इसे कई धूल भरे, गीले, बाहरी और वाशडाउन-संबंधी अनुप्रयोगों के लिए उपयुक्त बनाती है। संपूर्ण स्थापना का मूल्यांकन हमेशा वास्तविक पर्यावरणीय स्थितियों के आधार पर किया जाना चाहिए।

5. अनुकूलित M12 असेंबलियों के लिए कौन से केबल विकल्प उपलब्ध हैं?

अनुकूलित असेंबलियों को अलग-अलग केबल लंबाई, पीयूआर या पीवीसी जैकेट, सीधे या समकोण कनेक्टर कॉन्फ़िगरेशन, परिरक्षण विकल्प और सिंगल-एंडेड या डबल-एंडेड केबल असेंबलियों के साथ आपूर्ति की जा सकती है। यह कनेक्शन को विभिन्न मशीन लेआउट और सेंसर स्थापना आवश्यकताओं के अनुसार अनुकूलित करने की अनुमति देता है।

निष्कर्ष

एक विश्वसनीय सेंसर नेटवर्क विश्वसनीय भौतिक कनेक्शन से शुरू होता है। सही M12 कनेक्टर सुरक्षित यांत्रिक संभोग, पर्यावरण संरक्षण, कम संपर्क प्रतिरोध, लचीली सिग्नल क्षमता और आधुनिक स्वचालन आर्किटेक्चर के साथ संगतता प्रदान कर सकता है। एकाधिक पिन कॉन्फ़िगरेशन, संरक्षित विकल्प, IP67 सुरक्षा और अनुकूलित केबल असेंबलियों के साथ, रीयूनियन का M12 समाधान औद्योगिक सेंसिंग आवश्यकताओं की एक विस्तृत श्रृंखला का समर्थन कर सकता है। यदि आप एक नए सेंसर सिस्टम की योजना बना रहे हैं या मौजूदा औद्योगिक कनेक्टर्स को बदल रहे हैं, तो एम12 सीरीज औद्योगिक सेंसर कनेक्टर के बारे में और जानें।हमसे संपर्क करेंतकनीकी मार्गदर्शन, अनुकूलित विशिष्टताओं और एप्लिकेशन-केंद्रित उद्धरण के लिए।
