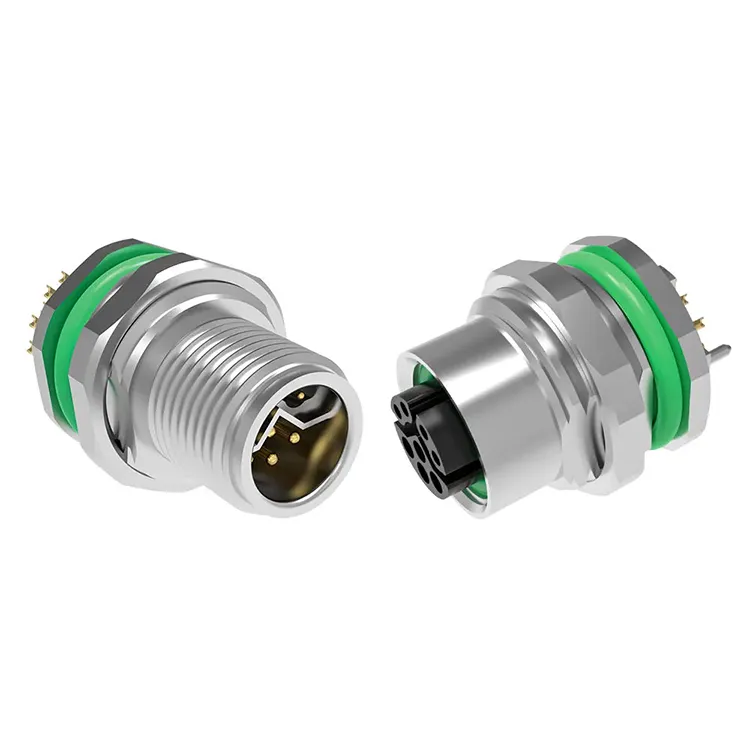

रीयूनियनप्रदान करता हैM12 श्रृंखला औद्योगिक कनेक्टरफ़ैक्टरी स्वचालन, सेंसर, एक्चुएटर्स, फ़ील्डबस सिस्टम, औद्योगिक ईथरनेट और बिजली वितरण के लिए एक बहुमुखी इंटरकनेक्ट समाधान के रूप में। 2-17 पिन कॉन्फ़िगरेशन, एकाधिक कोडिंग विकल्प, आईपी67 सुरक्षा, और परिरक्षण और केबल असेंबली के विकल्पों के साथ, कनेक्टर परिवार को औद्योगिक वातावरण की मांग के लिए डिज़ाइन किया गया है जहां स्थिर विद्युत और यांत्रिक कनेक्शन आवश्यक हैं।
एक M12 कनेक्टर एक कॉम्पैक्ट सर्कुलर कनेक्टर से कहीं अधिक है। इसका मानकीकृत थ्रेडेड इंटरफ़ेस, कोडिंग सिस्टम, पर्यावरणीय सीलिंग और व्यापक विद्युत विन्यास इसे आधुनिक स्वचालन उपकरणों के लिए एक महत्वपूर्ण कनेक्शन तकनीक बनाते हैं। एम12 श्रृंखला सेंसर और आईओ-लिंक डिवाइस से लेकर प्रोफाइबस, डिवाइसनेट, कैनोपेन, औद्योगिक ईथरनेट, सर्वो सिस्टम और डीसी पावर वितरण तक के अनुप्रयोगों का समर्थन कर सकती है। यह मार्गदर्शिका मुख्य विशिष्टताओं, कोडिंग विकल्पों, एप्लिकेशन परिदृश्यों, चयन कारकों और गुणवत्ता संबंधी विचारों की व्याख्या करती है जिनका इंजीनियरों और क्रय टीमों को एम12 औद्योगिक कनेक्टर चुनते समय मूल्यांकन करना चाहिए।
विषयसूची
औद्योगिक स्वचालन में एम12 कनेक्टर का व्यापक रूप से उपयोग क्यों किया जाता है?
M12 औद्योगिक कनेक्टर की मुख्य विशिष्टताएँ क्या हैं?
M12 कोडिंग विकल्प किस प्रकार भिन्न हैं?
एम12 औद्योगिक कनेक्टर आमतौर पर कहाँ उपयोग किए जाते हैं?
आपको सही M12 कनेक्टर का चयन कैसे करना चाहिए?
खरीदारों को किन गुणवत्ता कारकों की जाँच करनी चाहिए?
एम12 औद्योगिक कनेक्टर्स के बारे में अक्सर पूछे जाने वाले प्रश्न
औद्योगिक स्वचालन में एम12 कनेक्टर का व्यापक रूप से उपयोग क्यों किया जाता है?
औद्योगिक उपकरणों को ऐसे कनेक्शन की आवश्यकता होती है जो कंपन, नमी, तापमान परिवर्तन, धूल और लगातार रखरखाव के बावजूद स्थिर रहे। एम12 प्रारूप एक कॉम्पैक्ट गोलाकार डिज़ाइन और थ्रेडेड कपलिंग तंत्र के साथ इन आवश्यकताओं को पूरा करता है।
स्वचालन इंजीनियरों के लिए, इसका एक मुख्य लाभ लचीलापन है। विभिन्न एम12 कोडिंग कॉन्फ़िगरेशन को विभिन्न विद्युत और संचार कार्यों के लिए डिज़ाइन किया गया है, जो असंगत कनेक्शन को रोकने में मदद करता है। इसलिए कनेक्टर को सेंसर, एक्चुएटर्स, कंट्रोल कैबिनेट, फील्ड डिवाइस, मोटर्स, ईथरनेट नेटवर्क और अन्य औद्योगिक उपकरणों में एकीकृत किया जा सकता है।
रीयूनियन के उत्पाद विनिर्देशों से संकेत मिलता है कि इसकी M12 श्रृंखला प्रासंगिक DIN EN 61076-2-101/109/111 मानकों के अनुसार डिज़ाइन की गई है और संयोजित होने पर IP67 सुरक्षा प्राप्त कर सकती है। उत्पाद श्रृंखला में परिरक्षित और बिना परिरक्षित कॉन्फ़िगरेशन भी शामिल हैं, जो विभिन्न विद्युत चुम्बकीय संगतता आवश्यकताओं वाले अनुप्रयोगों के लिए विकल्प प्रदान करते हैं।
औद्योगिक उपयोगकर्ताओं के लिए, मानकीकृत आयामों, कोडिंग विकल्पों, पर्यावरण संरक्षण और अनुप्रयोग लचीलेपन का यह संयोजन वायरिंग डिजाइन और रखरखाव को सरल बना सकता है।
M12 औद्योगिक कनेक्टर की मुख्य विशिष्टताएँ क्या हैं?
किसी कनेक्टर को केवल उसके भौतिक आकार के आधार पर चुनने से अनुपयुक्त कनेक्शन हो सकता है। खरीदने से पहले इलेक्ट्रिकल रेटिंग, कोडिंग, पिन काउंट, परिरक्षण, पर्यावरण संरक्षण और समाप्ति विधि सभी पर विचार किया जाना चाहिए।
| पैरामीटर | विशिष्ट एम12 सीरीज रेंज/फ़ीचर | आवेदन पर विचार |
|---|---|---|
| पिन गिनती | कोड के आधार पर 2-17 पिन | पावर और सिग्नल आवश्यकताओं के अनुसार चुनें |
| वर्तमान रेटिंग | कोड के आधार पर लगभग 0.5-16ए | सेंसर, एक्चुएटर्स, मोटर और पावर सर्किट के लिए महत्वपूर्ण |
| वेल्टेज रेटिंग | कॉन्फ़िगरेशन के आधार पर लगभग 30-630V | उपकरण के ऑपरेटिंग वोल्टेज से मेल खाना चाहिए |
| सुरक्षा रेटिंग | IP67 जब मेट किया गया | कई धूल भरे, गीले और धुले हुए वातावरणों के लिए उपयुक्त |
| सामग्री से संपर्क करें | सोना चढ़ाया हुआ पीतल | स्थिर विद्युत संपर्क और संक्षारण प्रतिरोध का समर्थन करता है |
| विसंवाहक | पीए66 | कनेक्टर के भीतर विद्युत इन्सुलेशन प्रदान करता है |
| संपर्क प्रतिरोध | निर्दिष्ट सीमा के लिए ≤3mΩ | कम प्रतिरोध विद्युत दक्षता बनाए रखने में मदद करता है |
| तापमान की रेंज | -25°C से +85°C | वास्तविक ऑपरेटिंग वातावरण की जाँच करें |
| परिरक्षण | परिरक्षित और अपरिरक्षित संस्करण | विद्युत शोर वाले वातावरण में परिरक्षण महत्वपूर्ण हो सकता है |
| पर्यावरण अनुपालन | RoHS-संगत सामग्री | पर्यावरणीय अनुपालन आवश्यकताओं वाली परियोजनाओं के लिए उपयोगी |
सटीक रेटिंग हमेशा चयनित कोडिंग और कॉन्फ़िगरेशन पर निर्भर करती है। उदाहरण के लिए, निर्माता के प्रकाशित विनिर्देश कई सिग्नल-उन्मुख कॉन्फ़िगरेशन की तुलना में एस-कोड और एल-कोड संस्करणों के लिए उच्च वर्तमान क्षमताओं को सूचीबद्ध करते हैं। इसलिए, कनेक्टर कोड को द्वितीयक विवरण के रूप में मानने के बजाय विद्युत आवश्यकताओं के साथ चुना जाना चाहिए।
M12 कोडिंग विकल्प किस प्रकार भिन्न हैं?
औद्योगिक कनेक्टर का चयन करते समय M12 कोडिंग सबसे महत्वपूर्ण कारकों में से एक है। विभिन्न विद्युत या संचार कार्यों के लिए अलग-अलग कुंजीयन व्यवस्थाएँ अभिप्रेत हैं।
- एक संकेतवाली:आमतौर पर सेंसर, एक्चुएटर्स, आईओ-लिंक डिवाइस और डीसी सिग्नल अनुप्रयोगों के लिए उपयोग किया जाता है। कॉन्फ़िगरेशन 2 से 17 पिन तक हो सकते हैं।
- बी-कोड:आमतौर पर PROFIBUS, डिवाइसनेट और अन्य फील्डबस अनुप्रयोगों से जुड़ा हुआ है।
- सी-कोड:एसी पावर अनुप्रयोगों के लिए डिज़ाइन किया गया है और एकाधिक पिन कॉन्फ़िगरेशन में उपलब्ध है।
- डी-कोड:100 एमबीपीएस नेटवर्क कनेक्शन जैसे औद्योगिक ईथरनेट अनुप्रयोगों के लिए उपयोग किया जाता है।
- एक्स-कोड:उच्च गति वाले ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है और आमतौर पर 8-पिन कॉन्फ़िगरेशन का उपयोग करता है।
- एस-कोड:उच्च-वर्तमान एसी पावर और सर्वो-संबंधित अनुप्रयोगों के लिए अभिप्रेत है।
- एल-कोड:डीसी बिजली वितरण और उच्च-वर्तमान आवश्यकताओं के लिए डिज़ाइन किया गया।
कोडिंग प्रणाली असंगत सर्किट को जोड़ने की संभावना को कम करने में मदद करती है। किसी घटक को अंतिम रूप देने से पहले इंजीनियरों को उपकरण निर्माता द्वारा निर्दिष्ट कनेक्टर कोड, पिन व्यवस्था, वोल्टेज, करंट और मेटिंग इंटरफ़ेस की पुष्टि करनी चाहिए।
एम12 औद्योगिक कनेक्टर आमतौर पर कहाँ उपयोग किए जाते हैं?
M12 कनेक्टर्स का कॉम्पैक्ट फॉर्म फैक्टर और पर्यावरण संरक्षण उन्हें कई औद्योगिक कनेक्शन बिंदुओं के लिए उपयुक्त बनाता है।
कारखाना स्वचालन
M12 कनेक्टर का उपयोग अक्सर निकटता सेंसर, फोटोइलेक्ट्रिक सेंसर, एक्चुएटर्स, I/O मॉड्यूल और नियंत्रण उपकरणों को जोड़ने के लिए किया जाता है। उनका मानकीकृत इंटरफ़ेस मशीन वायरिंग और रखरखाव को सरल बना सकता है।
औद्योगिक ईथरनेट
औद्योगिक नेटवर्क कनेक्शन के लिए डी-कोड और एक्स-कोड कॉन्फ़िगरेशन का उपयोग किया जा सकता है। स्वचालित उत्पादन लाइनों में, फ़ील्ड उपकरणों, नियंत्रकों, स्विचों और अन्य नेटवर्क उपकरणों के बीच संचार के लिए विश्वसनीय ईथरनेट कनेक्शन महत्वपूर्ण हैं।
रोबोटिक्स और मोशन सिस्टम
रोबोटिक उपकरण कनेक्टर्स को कंपन और बार-बार होने वाली हलचल के संपर्क में ला सकते हैं। एक थ्रेडेड युग्मन प्रणाली एक यांत्रिक कनेक्शन प्रदान करती है जिसे सामान्य परिचालन स्थितियों के तहत आकस्मिक ढीलापन का विरोध करने के लिए डिज़ाइन किया गया है।
आउटडोर और वाशडाउन उपकरण
IP67 रेटिंग के साथ जब उचित रूप से मिलान किया जाता है, तो उपयुक्त M12 कॉन्फ़िगरेशन का उपयोग उन वातावरणों में किया जा सकता है जहां उपकरण पानी, धूल या नियमित सफाई प्रक्रियाओं का सामना कर सकते हैं। निर्दिष्ट सुरक्षा स्तर को प्राप्त करने के लिए सही स्थापना और सीलिंग आवश्यक है।
बिजली वितरण
एस-कोड और एल-कोड विकल्प कम-पावर सिग्नल से परे एम12 प्लेटफॉर्म का विस्तार करते हैं। चयनित कॉन्फ़िगरेशन के आधार पर, श्रृंखला औद्योगिक उपकरणों के लिए उच्च-वर्तमान एसी या डीसी बिजली कनेक्शन का समर्थन कर सकती है।
आपको सही M12 कनेक्टर का चयन कैसे करना चाहिए?
एक व्यवस्थित चयन प्रक्रिया संगतता समस्याओं और अनावश्यक प्रतिस्थापन लागतों से बचने में मदद कर सकती है। ऑर्डर देने से पहले, निम्नलिखित कारकों का मूल्यांकन करें:
- एप्लिकेशन को पहचानें:निर्धारित करें कि क्या कनेक्शन सेंसर, डेटा संचार, बिजली, मोटर या मिश्रित कार्यों के लिए है।
- कोडिंग की पुष्टि करें:उपकरण इंटरफ़ेस के आधार पर ए, बी, सी, डी, एक्स, एस, एल, या अन्य लागू कॉन्फ़िगरेशन का चयन करें।
- पिन आवश्यकताएँ जाँचें:सुनिश्चित करें कि सभी आवश्यक पावर और सिग्नल सर्किट के लिए संपर्कों की संख्या पर्याप्त है।
- विद्युत रेटिंग सत्यापित करें:वास्तविक सिस्टम आवश्यकताओं के साथ कनेक्टर के वोल्टेज और वर्तमान रेटिंग की तुलना करें।
- पर्यावरणीय स्थितियों का मूल्यांकन करें:पानी, धूल, रसायन, कंपन, तापमान और बाहरी जोखिम पर विचार करें।
- परिरक्षण आवश्यकताएँ निर्धारित करें:परिरक्षित संस्करणों पर विचार किया जा सकता है जहां विद्युत चुम्बकीय हस्तक्षेप सिग्नल अखंडता को प्रभावित कर सकता है।
- समाप्ति का चयन करें:उपकरण संरचना के आधार पर, विकल्पों में सोल्डर, डिप-सोल्डर, क्रिम्प, या फ्लाइंग-लीड टर्मिनेशन शामिल हो सकते हैं।
- केबल आवश्यकताओं की पुष्टि करें:केबल सामग्री, लंबाई, लचीलापन, झुकने की त्रिज्या और कनेक्टर अभिविन्यास स्थापना वातावरण से मेल खाना चाहिए।
एकाधिक कनेक्टर प्रकारों वाली परियोजनाओं के लिए, डिवाइस, कनेक्टर कोड, पिन गिनती, विद्युत फ़ंक्शन, केबल विनिर्देश और मेटिंग इंटरफ़ेस दिखाते हुए कनेक्शन शेड्यूल तैयार करना भी उपयोगी है। यह खरीद और उत्पादन टीमों के लिए एक व्यावहारिक संदर्भ प्रदान करता है।
खरीदारों को किन गुणवत्ता कारकों की जाँच करनी चाहिए?
औद्योगिक कनेक्टर गुणवत्ता का दीर्घकालिक कनेक्शन स्थिरता से गहरा संबंध है। संपर्क सामग्री, चढ़ाना, सीलिंग, असेंबली स्थिरता और विद्युत निरीक्षण में महत्वपूर्ण अंतर होने पर एक उत्पाद बाहरी रूप से समान दिख सकता है।
रीयूनियन का कहना है कि इसकी M12 श्रृंखला सोना चढ़ाना, PA66 इंसुलेटर और 3mΩ से अधिक नहीं के कथित संपर्क प्रतिरोध के साथ पीतल के संपर्कों का उपयोग करती है। निर्माता प्रत्येक इकाई और बैच-स्तरीय IP67 विसर्जन सत्यापन के लिए 100% विद्युत परीक्षण का भी वर्णन करता है। इसकी प्रकाशित गुणवत्ता जानकारी इसके गुणवत्ता और अनुपालन ढांचे के भीतर ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 और RoHS अनुपालन को सूचीबद्ध करती है।
खरीद टीमों के लिए, निम्नलिखित गुणवत्ता चौकियाँ विशेष रूप से उपयोगी हैं:
- सामग्री और चढ़ाना विशिष्टताएँ
- संपर्क प्रतिरोध और इन्सुलेशन प्रदर्शन
- आईपी सुरक्षा सत्यापन
- यांत्रिक संभोग-चक्र आवश्यकताएँ
- जहां लागू हो वहां परिरक्षण प्रदर्शन
- विद्युत परीक्षण प्रक्रियाएँ
- बैच ट्रैसेबिलिटी और निरीक्षण दस्तावेज़ीकरण
- केबल असेंबली और समाप्ति की संगति
ये कारक अकेले इकाई मूल्य की तुलना में औद्योगिक कनेक्टर के मूल्यांकन के लिए अधिक संपूर्ण आधार प्रदान करते हैं। ओईएम और वॉल्यूम परियोजनाओं के लिए, इंजीनियरिंग समर्थन, अनुकूलन क्षमता, उत्पादन ट्रेसबिलिटी और डिलीवरी स्थिरता भी कुल खरीद मूल्य को प्रभावित कर सकती है।
एम12 औद्योगिक कनेक्टर्स के बारे में अक्सर पूछे जाने वाले प्रश्न
M12 श्रृंखला औद्योगिक कनेक्टर क्या है?
एम12 श्रृंखला औद्योगिक कनेक्टर नाममात्र 12 मिमी थ्रेडेड इंटरफ़ेस वाला एक कॉम्पैक्ट गोलाकार कनेक्टर है। इसका व्यापक रूप से औद्योगिक सेंसर, एक्चुएटर्स, स्वचालन उपकरण, संचार नेटवर्क और बिजली कनेक्शन के लिए उपयोग किया जाता है। विभिन्न कोडिंग और पिन कॉन्फ़िगरेशन एक ही सामान्य कनेक्टर प्लेटफ़ॉर्म को विभिन्न अनुप्रयोगों की सेवा करने की अनुमति देते हैं।
क्या M12 कनेक्टर वाटरप्रूफ है?
उपयुक्त M12 कॉन्फ़िगरेशन उचित रूप से संयोजित होने पर IP67 सुरक्षा प्राप्त कर सकता है। इसका मतलब यह है कि निर्दिष्ट उत्पाद परिभाषित परीक्षण स्थितियों के तहत धूल के प्रवेश और अस्थायी पानी के विसर्जन से सुरक्षा प्रदान कर सकता है। वास्तविक प्रदर्शन सही मेटिंग, सीलिंग घटकों, स्थापना और उत्पाद कॉन्फ़िगरेशन पर निर्भर करता है।
ए-कोड और डी-कोड एम12 कनेक्टर्स के बीच क्या अंतर है?
ए-कोड एम12 कनेक्टर आमतौर पर सेंसर, एक्चुएटर्स, आईओ-लिंक और सामान्य सिग्नल या डीसी अनुप्रयोगों के लिए उपयोग किए जाते हैं, जबकि डी-कोड संस्करण मुख्य रूप से औद्योगिक ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। कोडिंग गलत कनेक्टर प्रकार को गलती से मेट होने से रोकती है।
क्या M12 कनेक्टर पावर और डेटा दोनों ले जा सकते हैं?
हाँ, कॉन्फ़िगरेशन पर निर्भर करता है। कुछ ए-कोड व्यवस्थाएं पावर और सिग्नल फ़ंक्शंस को जोड़ सकती हैं, जबकि उच्च शक्ति और अलग डेटा संचार की आवश्यकता वाले एप्लिकेशन अपने संबंधित सर्किट के लिए अलग-अलग एम 12 कोड का उपयोग कर सकते हैं।
मैं अपनी मशीन के लिए सही M12 कनेक्टर कैसे चुनूँ?
डिवाइस इंटरफ़ेस से प्रारंभ करें और आवश्यक कोडिंग, पिन गिनती, वोल्टेज, करंट, संचार प्रोटोकॉल, परिरक्षण, सुरक्षा रेटिंग, केबल प्रकार और समाप्ति विधि की पहचान करें। यदि कनेक्टर एक प्रतिस्थापन घटक है, तो मूल भाग संख्या या उपकरण ड्राइंग से मिलान करने की भी सिफारिश की जाती है।
निष्कर्ष
एम12 श्रृंखला औद्योगिक कनेक्टर आधुनिक स्वचालन प्रणालियों के लिए एक मानकीकृत और अनुकूलनीय कनेक्शन समाधान प्रदान करता है। कोडिंग विकल्प, पिन कॉन्फ़िगरेशन, विद्युत रेटिंग, परिरक्षण विकल्प और आईपी67 सुरक्षा की इसकी श्रृंखला इसे सेंसर और आईओ-लिंक डिवाइस से लेकर औद्योगिक ईथरनेट और उच्च-वर्तमान पावर अनुप्रयोगों तक सब कुछ का समर्थन करने की अनुमति देती है। ओईएम, सिस्टम इंटीग्रेटर्स और औद्योगिक उपकरण निर्माताओं के लिए, भरोसेमंद क्षेत्र प्रदर्शन के लिए संपूर्ण विद्युत और पर्यावरण विनिर्देश के अनुसार कनेक्टर का चयन करना आवश्यक है। यदि आपको अपने एप्लिकेशन के लिए उपयुक्त कॉन्फ़िगरेशन, अनुकूलित केबल असेंबली, या वॉल्यूम समाधान चुनने में सहायता की आवश्यकता है,हमसे संपर्क करेंरीयूनियन की इंजीनियरिंग और प्रोडक्शन टीम के साथ अपनी आवश्यकताओं पर चर्चा करने के लिए।
