रीयूनियनउन अनुप्रयोगों के लिए कनेक्टर समाधान विकसित करता है जिनके लिए भरोसेमंद विद्युत कनेक्शन, सुविधाजनक संचालन और कॉम्पैक्ट एकीकरण की आवश्यकता होती है।बी सीरीज मेटल पुश-पुल कनेक्टरएक गोलाकार कनेक्टर है जिसे पुश-पुल सेल्फ-लॉकिंग तंत्र के आसपास डिज़ाइन किया गया है, जो उपकरण निर्माताओं को औद्योगिक, उपकरण, चिकित्सा और अन्य इलेक्ट्रॉनिक अनुप्रयोगों में नियमित संभोग और वियोग को सरल बनाते हुए सुरक्षित कनेक्शन स्थापित करने में मदद करता है।
एबी सीरीज मेटल पुश-पुल कनेक्टर तेज, सुरक्षित विद्युत कनेक्शन का समर्थन करने के लिए पुश-पुल लॉकिंग तंत्र के साथ एक धातु गोलाकार आवास को जोड़ता है। चयनित कॉन्फ़िगरेशन के आधार पर, यह कनेक्टर परिवार कई संपर्क व्यवस्था, विभिन्न माउंटिंग शैलियों और सोल्डर, क्रिंप या पीसीबी समाप्ति विकल्पों को समायोजित कर सकता है। ये विशेषताएं उन उपकरणों के लिए विचार करने योग्य बनाती हैं जिनके लिए बार-बार कनेक्शन, स्थान-कुशल स्थापना और विश्वसनीय सिग्नल या पावर ट्रांसमिशन की आवश्यकता होती है। यह आलेख बताता है कि कनेक्टर कैसे काम करता है, इसके मुख्य डिज़ाइन लाभ, एप्लिकेशन परिदृश्य, चयन मानदंड और गुणवत्ता संबंधी विचार। इसमें उन तकनीकी जानकारी की भी रूपरेखा दी गई है जिनकी खरीदारों को किसी नए डिज़ाइन या प्रतिस्थापन प्रोजेक्ट के लिए कनेक्टर निर्दिष्ट करने से पहले रीयूनियन से पुष्टि करनी चाहिए।

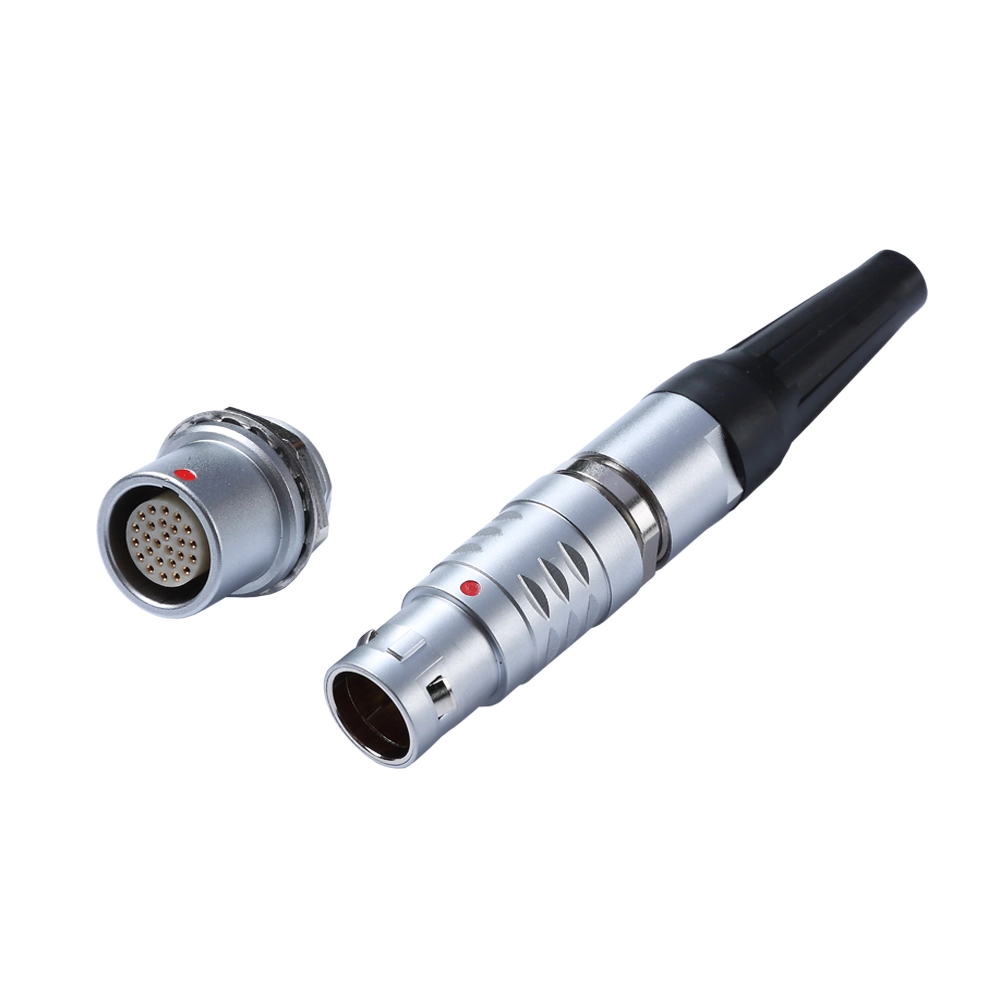

एबी सीरीज मेटल पुश-पुल कनेक्टर एक गोलाकार विद्युत कनेक्टर है जो मेटिंग घटकों को जोड़ने और डिस्कनेक्ट करने के लिए पुश-पुल सेल्फ-लैचिंग तंत्र का उपयोग करता है। पारंपरिक थ्रेडेड कनेक्टर्स के विपरीत, जिन्हें आमतौर पर घूर्णी कसने की आवश्यकता होती है, एक पुश-पुल डिज़ाइन उपयोगकर्ताओं को इसके संगत रिसेप्टेकल में प्लग डालकर कनेक्शन स्थापित करने की अनुमति देता है। लॉकिंग तंत्र तब सक्रिय होता है जब कनेक्टर सही ढंग से जुड़ा होता है और निर्दिष्ट पुल कार्रवाई के माध्यम से जारी होता है।
धातु आवास एक मजबूत यांत्रिक इंटरफ़ेस प्रदान करता है और जब कनेक्टर की परिरक्षण संरचना उपकरण में सही ढंग से एकीकृत होती है तो विद्युत चुम्बकीय संगतता में योगदान कर सकती है। कॉन्फ़िगरेशन के आधार पर, कनेक्टर विद्युत सिग्नल ट्रांसमिशन, बिजली वितरण, या सर्किट आवश्यकताओं के संयोजन का समर्थन कर सकता है।
रीयूनियन की बी सीरीज उत्पाद जानकारी में कई कनेक्टर आकार और कॉन्फ़िगरेशन शामिल हैं। उपलब्ध विकल्पों में सीधे या कोणीय निर्माण, विभिन्न संपर्क व्यवस्था और वैकल्पिक समाप्ति विधियां शामिल हो सकती हैं। चयनित मॉडल की सटीक विशेषताओं को सत्यापित करने के लिए खरीदारों को लागू उत्पाद ड्राइंग और विनिर्देश से परामर्श लेना चाहिए।
विस्तृत उत्पाद जानकारी के लिए, रीयूनियन बी सीरीज़ मेटल पुश-पुल कनेक्टर पृष्ठ पर जाएँ।
पुश-पुल तंत्र को मेटिंग इंटरफ़ेस की सुरक्षा से समझौता किए बिना विद्युत कनेक्शन संचालन को सरल बनाने के लिए डिज़ाइन किया गया है। इसके संचालन को तीन चरणों में समझा जा सकता है।
यह ऑपरेटिंग सिद्धांत उन उपकरणों में विशेष रूप से उपयोगी है जिनके लिए बार-बार कनेक्शन परिवर्तन, रखरखाव पहुंच या सीमित स्थानों में संचालन की आवश्यकता होती है। यह उन कनेक्शन प्रणालियों की तुलना में दोहराए जाने वाले कनेक्टर हैंडलिंग पर लगने वाले समय को कम कर सकता है जिनके लिए कई कसने वाले चरणों की आवश्यकता होती है।
हालाँकि, लॉकिंग तंत्र को सही स्थापना के विकल्प के रूप में नहीं माना जाना चाहिए। केबल में खिंचाव, कनेक्टर का गलत संरेखण, असंगत मेटिंग हिस्से और अनुचित हैंडलिंग अभी भी कनेक्शन प्रदर्शन से समझौता कर सकते हैं। उपयोगकर्ताओं को मेटिंग, रिलीज़ और केबल प्रबंधन के लिए निर्माता के निर्देशों का पालन करना चाहिए।
सेल्फ-लैचिंग डिज़ाइन त्वरित संभोग और जानबूझकर रिलीज़ का समर्थन करता है। यह तब उपयोगी होता है जब ऑपरेटरों को कपलिंग नट को बार-बार घुमाए बिना विद्युत सर्किट को नियमित रूप से कनेक्ट या डिस्कनेक्ट करने की आवश्यकता होती है।
धातु का खोल एक टिकाऊ कनेक्टर संरचना प्रदान करता है और उचित रूप से डिज़ाइन किए गए सिस्टम में परिरक्षण निरंतरता का समर्थन कर सकता है। प्रभावी विद्युत चुम्बकीय हस्तक्षेप संरक्षण शेल संपर्क, केबल परिरक्षण, ग्राउंडिंग और स्थापना गुणवत्ता सहित संपूर्ण कनेक्शन पर निर्भर करता है।
विभिन्न उपकरण डिज़ाइनों के लिए अलग-अलग संख्या में विद्युत सर्किट की आवश्यकता होती है। बी सीरीज़ परिवार में कई संपर्क कॉन्फ़िगरेशन शामिल हैं, जो इंजीनियरों को सिग्नल गणना, बिजली आवश्यकताओं, उपलब्ध स्थान और वायरिंग आर्किटेक्चर के अनुसार विकल्पों का आकलन करने की अनुमति देता है। चयनित मॉडल के लिए संपर्कों की सटीक संख्या और उनकी विद्युत रेटिंग को सत्यापित किया जाना चाहिए।
उत्पाद कॉन्फ़िगरेशन के आधार पर, समाप्ति विकल्पों में शामिल हो सकते हैं:
कनेक्टर निर्दिष्ट करने से पहले संपर्क शैली, कंडक्टर आकार, असेंबली टूलिंग और इंस्टॉलेशन स्थान का एक साथ मूल्यांकन किया जाना चाहिए।
कुंजीयन सुविधाएँ प्लग को सही मेटिंग ओरिएंटेशन में निर्देशित करने में मदद करती हैं। यह गलत संरेखण के जोखिम को कम कर सकता है और असेंबली स्थिरता में सुधार कर सकता है, खासकर जब उपकरण में कई समान कनेक्टर होते हैं।
बी सीरीज़ मेटल पुश-पुल कनेक्टर को उन उपकरणों के लिए माना जा सकता है जो कॉम्पैक्ट सर्कुलर इंटरफ़ेस और सुविधाजनक कनेक्शन हैंडलिंग से लाभान्वित होते हैं। वास्तविक उपयुक्तता चयनित मॉडल की विद्युत, यांत्रिक और पर्यावरणीय रेटिंग पर निर्भर करती है।
चिकित्सा, सुरक्षा-महत्वपूर्ण, या अन्य विनियमित अनुप्रयोगों के लिए, कनेक्टर को संपूर्ण उपकरण डिज़ाइन की आवश्यकताओं को पूरा करना होगा। किसी कनेक्टर का सामान्य उत्पाद विवरण स्वतंत्र रूप से प्रत्येक एप्लिकेशन-विशिष्ट मानक का अनुपालन स्थापित नहीं करता है।
केवल उपस्थिति या शेल आकार के आधार पर कनेक्टर चुनने से संगतता समस्याएं हो सकती हैं। ऑर्डर देने से पहले इंजीनियरों और क्रय टीमों को पूर्ण विद्युत और यांत्रिक आवश्यकताओं का मूल्यांकन करना चाहिए।
पहचानें कि उपकरण को कितनी शक्ति और सिग्नल सर्किट की आवश्यकता है। इच्छित वायरिंग आर्किटेक्चर के लिए अनुमति दें और पुष्टि करें कि चयनित इंसर्ट आवश्यक संपर्क व्यवस्था का समर्थन करता है या नहीं। यह न मानें कि समान बाहरी आयाम वाले कनेक्टर्स में समान आंतरिक लेआउट होते हैं।
सटीक कनेक्टर कॉन्फ़िगरेशन के लिए रेटेड वर्तमान और कार्यशील वोल्टेज की जांच करें। ये मान संपर्क व्यास, संपर्क संख्या, कंडक्टर आकार, तापमान और परिचालन स्थितियों के साथ भिन्न हो सकते हैं। एक मॉडल की अधिकतम रेटिंग कभी भी पूरी श्रृंखला पर स्वचालित रूप से लागू नहीं होनी चाहिए।
उपकरण डिज़ाइन और विनिर्माण प्रक्रिया के अनुसार सोल्डर, क्रिम्प या पीसीबी टर्मिनेशन चुनें। आवश्यक टूलींग, केबल विनिर्देश, पीसीबी लेआउट और उपलब्ध असेंबली स्थान की पुष्टि करें।
प्लग और रिसेप्टेकल भाग संख्या, शेल आयाम, पैनल कटआउट, माउंटिंग व्यवस्था और केबल व्यास सीमा को सत्यापित करें। प्रतिस्थापन परियोजनाओं के लिए, केवल उत्पाद नाम पर निर्भर रहने के बजाय मौजूदा कनेक्टर के चित्र और संपर्क व्यवस्था की तुलना करें।
ऑपरेटिंग तापमान, आर्द्रता, कंपन, यांत्रिक झटका, संक्षारण जोखिम और प्रवेश सुरक्षा की समीक्षा करें। इच्छित वातावरण के लिए उपयुक्त सुरक्षा स्तर का चयन करें और सुनिश्चित करें कि पूरा असेंबल किया गया कनेक्शन आवश्यकता को पूरा करता है।
निम्नलिखित तालिका नए उपकरण डिज़ाइन के लिए बी सीरीज़ कनेक्टर का मूल्यांकन करते समय विचार करने के लिए मुख्य कारकों का सारांश देती है।
| चयन कारक | क्या जांचना है | यह क्यों मायने रखती है |
|---|---|---|
| संपर्क संख्या | विद्युत संपर्कों की संख्या और व्यवस्था | सुनिश्चित करता है कि कनेक्टर आवश्यक सर्किट का समर्थन करता है |
| विद्युत रेटिंग | रेटेड करंट, कार्यशील वोल्टेज और संपर्क विशिष्टताएँ | विद्युत ओवरस्ट्रेस और अनुपयुक्त परिचालन स्थितियों को रोकने में मदद करता है |
| समाप्ति प्रकार | सोल्डर, क्रिम्प, या पीसीबी कॉन्फ़िगरेशन | वायरिंग विधि, टूलींग और असेंबली आवश्यकताओं को निर्धारित करता है |
| कनेक्टर ओरिएंटेशन | सीधा या कोणीय निर्माण, जहां उपलब्ध हो | केबल रूटिंग और इंस्टॉलेशन स्थान को समायोजित करने में मदद करता है |
| लॉकिंग और संरेखण | संगत संभोग भाग और कुंजीयन व्यवस्था | गलत संभोग और अनपेक्षित वियोग के जोखिम को कम करता है |
| पर्यावरण संरक्षण | आईपी रेटिंग, तापमान, आर्द्रता, कंपन और संक्षारण की स्थिति | इच्छित वातावरण में विश्वसनीय संचालन का समर्थन करता है |
| सेवा आवश्यकताएँ | अपेक्षित संभोग आवृत्ति और रखरखाव पहुंच | यह निर्धारित करने में मदद करता है कि कनेक्टर ऑपरेटिंग वर्कफ़्लो के अनुकूल है या नहीं |
यह तालिका एक चयन चेकलिस्ट है, आधिकारिक उत्पाद डेटाशीट का विकल्प नहीं। सटीक भाग संख्या के लिए वर्तमान तकनीकी दस्तावेज़ के विरुद्ध प्रत्येक महत्वपूर्ण मान की पुष्टि करें।
सही स्थापना उपकरण के पूरे सेवा जीवन के दौरान कनेक्टर के प्रदर्शन को बनाए रखने में मदद करती है। यहां तक कि एक अच्छी तरह से डिज़ाइन किया गया कनेक्टर भी समय से पहले विफल हो सकता है यदि इसे गलत तरीके से इकट्ठा किया गया है या इसकी रेटेड सीमा के बाहर की स्थितियों के संपर्क में लाया गया है।
सफाई के तरीकों और स्नेहक, यदि किसी की अनुमति है, तो निर्माता के निर्देशों का पालन करना चाहिए। अस्वीकृत रसायन या अपघर्षक उपकरण संपर्क प्लेटिंग, इन्सुलेशन, या सीलिंग घटकों को नुकसान पहुंचा सकते हैं।
ओईएम परियोजनाओं और बार-बार उत्पादन आदेशों के लिए, कनेक्टर गुणवत्ता का आकलन केवल सामान्य दावों के बजाय दस्तावेजी आवश्यकताओं के माध्यम से किया जाना चाहिए। एक संरचित मूल्यांकन क्रय टीमों को आपूर्तिकर्ताओं की तुलना करने और एकीकरण जोखिमों को कम करने में मदद कर सकता है।
किसी कनेक्टर को मंजूरी देने से पहले, निम्नलिखित बातों पर विचार करें:
रीयूनियन का बी सीरीज़ उत्पाद पृष्ठ उत्पाद मूल्यांकन के लिए एक प्रारंभिक बिंदु प्रदान करता है। महत्वपूर्ण डिज़ाइन निर्णयों के लिए, खरीदारों को वर्तमान मॉडल-विशिष्ट विनिर्देश प्राप्त करना चाहिए और पुष्टि करनी चाहिए कि प्रस्तावित कॉन्फ़िगरेशन उनकी आवश्यकताओं को पूरा करता है।
इसका मुख्य लाभ पुश-पुल सेल्फ-लॉकिंग ऑपरेशन और मेटल सर्कुलर कनेक्टर संरचना का संयोजन है। यह डिज़ाइन संगत उपकरणों में सुरक्षित कनेक्शन का समर्थन करते हुए बार-बार संभोग और वियोग को सरल बना सकता है।
चयनित मॉडल के आधार पर, विकल्पों में सोल्डर, क्रिम्प और पीसीबी संपर्क शामिल हो सकते हैं। खरीदारों को सटीक भाग संख्या के लिए उपलब्ध समाप्ति शैली और असेंबली आवश्यकताओं की पुष्टि करनी चाहिए।
यह संगत चिकित्सा और नैदानिक उपकरणों के लिए उपयुक्त हो सकता है जब इसकी विद्युत, यांत्रिक, सफाई और पर्यावरणीय आवश्यकताएं अनुप्रयोग से मेल खाती हों। संपूर्ण उपकरण निर्माता को उपयोग से पहले सभी प्रासंगिक नियामक और सुरक्षा आवश्यकताओं को सत्यापित करना होगा।
नहीं, पर्यावरण संरक्षण कनेक्टर डिज़ाइन और कॉन्फ़िगरेशन के अनुसार भिन्न होता है। खरीदारों को बताई गई आईपी रेटिंग की जांच करनी चाहिए और क्या यह मेटिड असेंबली, अनमेटेड कनेक्टर या किसी अन्य निर्दिष्ट स्थिति पर लागू होती है। यह न मानें कि केवल धातु का आवास ही जलरोधी सुरक्षा प्रदान करता है।
आवश्यक संपर्क संख्या, विद्युत रेटिंग, प्लग और रिसेप्टेकल प्रकार, समाप्ति विधि, केबल आयाम, माउंटिंग आवश्यकताएं, ऑपरेटिंग वातावरण और अनुमानित ऑर्डर मात्रा प्रदान करें। मौजूदा भाग संख्या, ड्राइंग या नमूना भी आपूर्तिकर्ता को अनुकूलता का आकलन करने में मदद कर सकता है।
सुविधाजनक कनेक्शन हैंडलिंग, सुरक्षित सेल्फ-लैचिंग और एक कॉम्पैक्ट सर्कुलर इलेक्ट्रिकल इंटरफ़ेस की आवश्यकता वाले उपकरणों के लिए एबी सीरीज़ मेटल पुश-पुल कनेक्टर एक व्यावहारिक विकल्प हो सकता है। सही कॉन्फ़िगरेशन संपर्क संख्या, वर्तमान और वोल्टेज रेटिंग, समाप्ति विधि, यांत्रिक अनुकूलता और पर्यावरणीय आवश्यकताओं पर निर्भर करता है। विस्तृत विशिष्टताओं की जांच करके और इच्छित उपकरण के भीतर कनेक्टर को मान्य करके, इंजीनियर और क्रय दल अधिक विश्वसनीय सोर्सिंग निर्णय ले सकते हैं। उपलब्ध उत्पाद जानकारी की समीक्षा करने के लिए रीयूनियन से बी सीरीज मेटल पुश-पुल कनेक्टर का अन्वेषण करें। यदि आप एक नए डिज़ाइन की योजना बना रहे हैं, मौजूदा कनेक्टर को बदल रहे हैं, या वॉल्यूम उत्पादन के लिए घटकों की सोर्सिंग कर रहे हैं,हमसे संपर्क करेंआपकी तकनीकी आवश्यकताओं पर चर्चा करने, संगत कॉन्फ़िगरेशन की पुष्टि करने और आपके एप्लिकेशन के लिए उत्पाद विवरण का अनुरोध करने के लिए।
-
