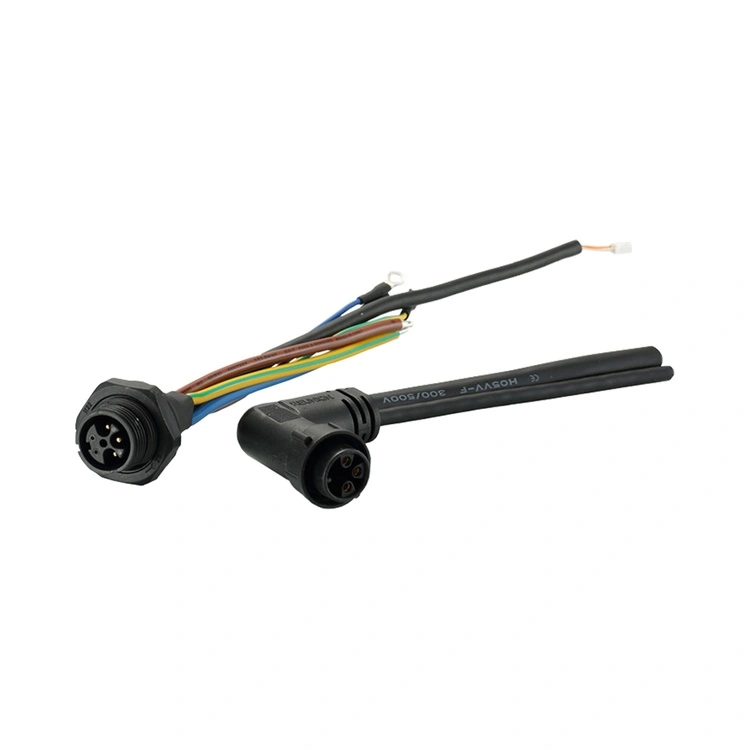

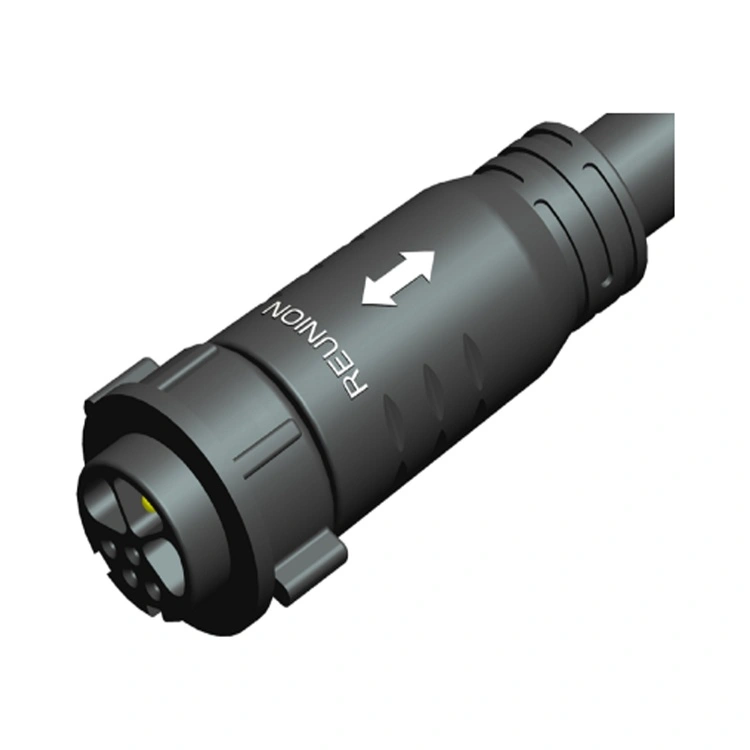

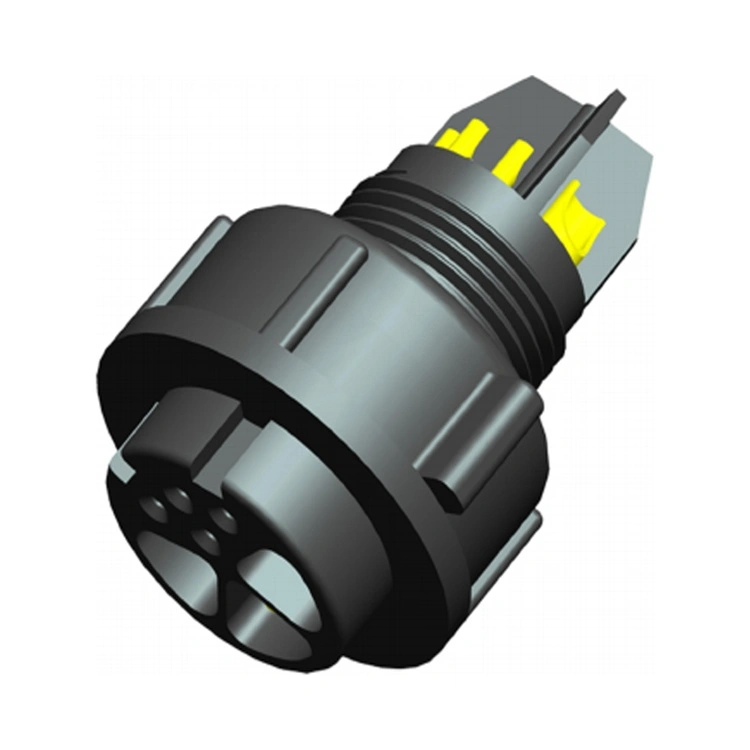

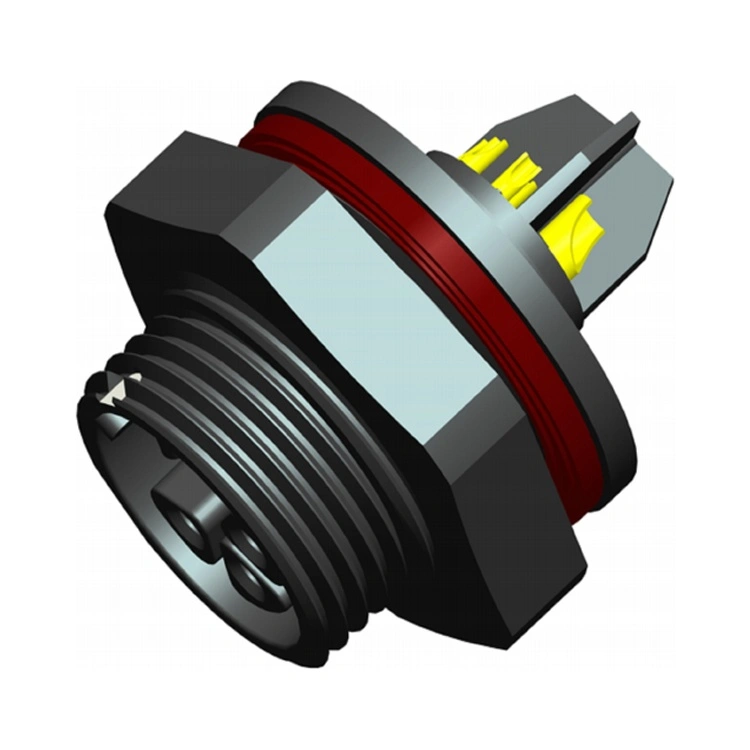

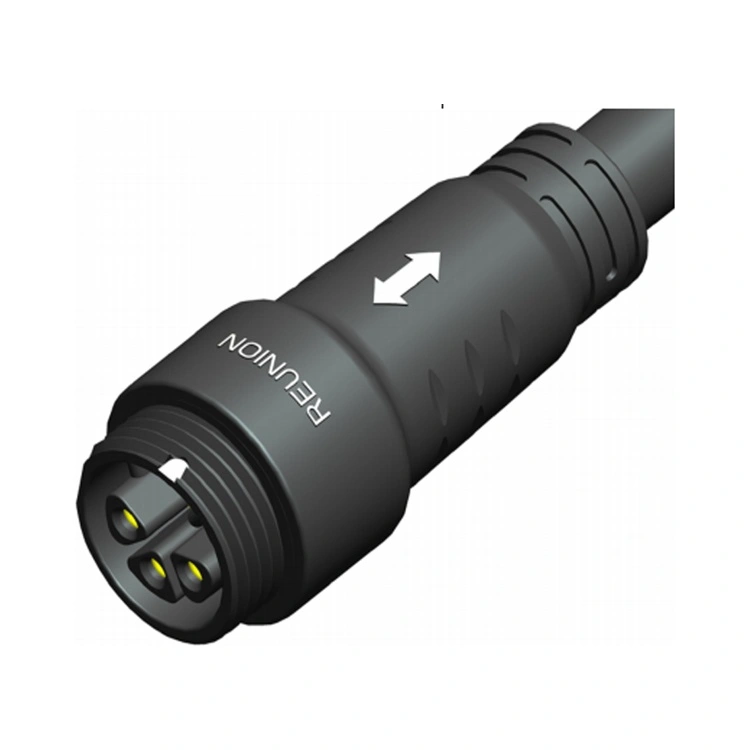

एम सीरीज़ पावर और सिग्नल हाइब्रिड कनेक्टर एक एकल, कॉम्पैक्ट हाउसिंग के भीतर पावर और डेटा ट्रांसमिशन दोनों की आवश्यकता वाले अनुप्रयोगों के लिए रीयूनियन का एकीकृत इंटरकनेक्ट समाधान है। यह कनेक्टर एम-सीरीज़ के मजबूत पर्यावरण सीलिंग और थ्रेडेड लॉकिंग तंत्र को हाइब्रिड पावर-सिग्नल संपर्क कॉन्फ़िगरेशन के साथ जोड़ता है - अलग पावर और सिग्नल केबल की आवश्यकता को समाप्त करता है।
पावर संपर्कों को 14 एडब्ल्यूजी तक के वायर गेज के साथ सुरक्षित, कम-प्रतिरोध कनेक्शन के लिए डिज़ाइन किया गया है, जबकि सिग्नल संपर्कों को क्रॉसस्टॉक को कम करने के लिए संरक्षित और तैनात किया गया है। रीयूनियन एक लंबवत एकीकृत प्रक्रिया के माध्यम से एम श्रृंखला का निर्माण करता है - सटीक मशीनिंग से स्वचालित असेंबली और 100% विद्युत परीक्षण तक। कॉम्पैक्ट औद्योगिक उपकरण, रोबोटिक्स, या स्वचालित सिस्टम डिजाइन करने वाले इंजीनियरों के लिए, यह कनेक्टर एक विश्वसनीय, कुशल समाधान प्रदान करता है जो वायरिंग जटिलता और पैनल स्थान आवश्यकताओं को कम करता है।
| विशेषता | फ़ायदा |
| एक कनेक्टर में पावर और सिग्नल | एक ही इंटरफ़ेस में पावर डिलीवरी (22A तक) और सिग्नल ट्रांसमिशन को जोड़ती है - पैनल स्पेस, केबल गिनती और इंस्टॉलेशन समय को कम करती है। |
| IP67 पर्यावरण सीलिंग | धूलरोधी और अस्थायी विसर्जन से सुरक्षित - औद्योगिक, वाशडाउन और बाहरी वातावरण के लिए विश्वसनीय। |
| थ्रेडेड लॉकिंग तंत्र | कंपन-प्रतिरोधी मेटिंग-उच्च-कंपन अनुप्रयोगों में आकस्मिक वियोग को रोकता है। |
| एकाधिक पावर-सिग्नल कॉन्फ़िगरेशन | 1M श्रृंखला 2+4पिन, 7पिन और 9पिन 2एम श्रृंखला 3+2, 3+4पिन, और 9पिन—विभिन्न शक्ति और सिग्नल आवश्यकताओं के अनुकूल। |
| सोना चढ़ाया हुआ संपर्क | कम संपर्क प्रतिरोध और संक्षारण संरक्षण - सैकड़ों संभोग चक्रों में प्रदर्शन बनाए रखता है। |
| -40°C से +105°C ऑपरेशन | व्यापक तापमान सीमा अत्यधिक औद्योगिक और बाहरी स्थितियों को कवर करती है। |
| लचीले समाप्ति विकल्प | सोल्डर, डिप-सोल्डर और पीसीबी- विभिन्न असेंबली विधियों के अनुकूल होते हैं। |
| पैरामीटर | 1M श्रृंखला | 2M श्रृंखला |
| कॉन्फिगरेशन से संपर्क करें | 2+4पिन, 7पिन, 8पिन | 3+2पिन, 3+4पिन, 9पिन |
| विद्युत धारा | 12ए | 22ए |
| पावर वोल्टेज | 250V | 800V |
| सिग्नल करंट | 6ए | 9ए |
| सिग्नल वोल्टेज | 50V एसी/डीसी तक | |
| इन्सुलेशन प्रतिरोध | ≥2000MΩ | ≥2000MΩ |
| संभोग चक्र | ≥1000 बार | ≥1000 बार |
| परिचालन तापमान | -40°C ~ +105°C | -40°C ~ +105°C |
| सुरक्षा रेटिंग | IP67 (संयुक्त स्थिति) | IP67 (संयुक्त स्थिति) |
| आवास सामग्री | पीए6 | पीए6 |
| सामग्री से संपर्क करें | सोना चढ़ाना के साथ तांबा मिश्र धातु | सोना चढ़ाना के साथ तांबा मिश्र धातु |
एम सीरीज पावर और सिग्नल हाइब्रिड कनेक्टर को उन उद्योगों में तैनात किया गया है जहां संयुक्त पावर-सिग्नल कनेक्टिविटी उपकरण डिजाइन को सरल बनाती है और स्थापना जटिलता को कम करती है।
रोबोटिक्स - मोटर पावर + एनकोडर फीडबैक, एंड-ऑफ-आर्म टूलिंग पावर + सेंसर सिग्नल।
औद्योगिक स्वचालन - एक्चुएटर पावर + स्थिति प्रतिक्रिया, वाल्व नियंत्रण + स्थिति निगरानी।
चिकित्सा उपकरण - पंप पावर + फ्लो सेंसर सिग्नल, डायग्नोस्टिक उपकरण पावर + डेटा।
एलईडी लाइटिंग - हाई-पावर एलईडी ड्राइवर + DALI/DMX नियंत्रण सिग्नल।
औद्योगिक सेंसर - सेंसर पावर + आईओ-लिंक संचार।
ऑटोमोटिव विनिर्माण - असेंबली लाइन उपकरण शक्ति + नियंत्रण सिग्नल।
नवीकरणीय ऊर्जा - सौर ट्रैकर पावर + स्थिति प्रतिक्रिया।
| प्रमाणन | दायरा |
| आईएसओ 9001:2015 | गुणवत्ता प्रबंधन-डिजाइन, उत्पादन और बिक्री के बाद सेवा। |
| आईएसओ 14001:2015 | पर्यावरण प्रबंधन-सत्यापित अपशिष्ट कटौती और टिकाऊ प्रथाएँ। |
| आईएसओ 13485:2016 | चिकित्सा उपकरण गुणवत्ता प्रबंधन-नैदानिक या निगरानी उपकरणों में उपयोग की जाने वाली एम श्रृंखला के लिए लागू। |
| यूएल मान्यता प्राप्त | उत्तरी अमेरिकी बाज़ारों के लिए घटक-स्तरीय सुरक्षा प्रमाणन। |
| RoHS | खतरनाक पदार्थों पर प्रतिबंध-यूरोपीय संघ के निर्देशों का अनुपालन। |
रीयूनियन की एम सीरीज़ उत्पादन लाइन सख्त प्रक्रिया नियंत्रण के तहत संचालित होती है। वास्तविक विसर्जन परीक्षण के माध्यम से प्रत्येक उत्पादन बैच पर IP67 सीलिंग का सत्यापन किया जाता है। प्रत्येक बैच के लिए परीक्षण रिकॉर्ड, सामग्री प्रमाणपत्र और निरीक्षण रिपोर्ट बरकरार रखी जाती हैं।
दोनों कनेक्टर एक ही इंटरफ़ेस में पावर और सिग्नल को जोड़ते हैं, लेकिन वे विभिन्न एप्लिकेशन आवश्यकताओं को पूरा करते हैं:
| पहलू | एम सीरीज हाइब्रिड | एक्स सीरीज हाइब्रिड |
| लॉकिंग तंत्र | थ्रेडेड लॉकिंग सिस्टम | तेज़ रोटेशन लॉकिंग सिस्टम |
| सील | आईपी67 (मानक) | आईपी67 (मानक) |
| शक्ति दर्ज़ा | 22ए तक | 30A तक |
| शैल आकार | 1M, 2M श्रृंखला | 1X, 3X श्रृंखला |
| प्राथमिक अनुप्रयोग | औद्योगिक, रोबोटिक्स, एलईडी प्रकाश व्यवस्था, | परीक्षण उपकरण, रोबोटिक्स, बैटरी, ऊर्जा, एलईडी डिस्प्ले |
