आलेख सारांश: The एस सीरीज मेटल पुश-पुल कनेक्टरउन उपकरणों के लिए कॉम्पैक्ट निर्माण, सुरक्षित पुश-पुल लॉकिंग, पूर्ण ईएमसी परिरक्षण और लचीले संपर्क कॉन्फ़िगरेशन को जोड़ती है जहां कनेक्शन विश्वसनीयता और सीमित इंस्टॉलेशन स्थान मायने रखता है। द्वारा विकसित किया गयारीयूनियन, श्रृंखला चिकित्सा उपकरण, परीक्षण और माप उपकरणों, पहनने योग्य प्रौद्योगिकी और पोर्टेबल इलेक्ट्रॉनिक सिस्टम के लिए डिज़ाइन की गई है। शेल आकार 0-2, कई संपर्क विकल्प, 5,000 से अधिक संभोग चक्र और -45 डिग्री सेल्सियस तक तापमान सीमा के साथ, यह लघुकरण, स्थायित्व और विद्युत प्रदर्शन के बीच एक व्यावहारिक संतुलन प्रदान करता है।
विषयसूची
- एस सीरीज मेटल पुश-पुल कनेक्टर क्या है?
- एस सीरीज के मुख्य लाभ क्या हैं?
- मुख्य तकनीकी विशिष्टताएँ क्या हैं?
- एस सीरीज़ मेटल पुश-पुल कनेक्टर का उपयोग कहाँ किया जाता है?
- इंजीनियरों को सही कनेक्टर का चयन कैसे करना चाहिए?
- एस सीरीज को कैसे अनुकूलित किया जा सकता है?
- रीयूनियन उत्पाद की गुणवत्ता को कैसे नियंत्रित करता है?
- अक्सर पूछे जाने वाले प्रश्नों

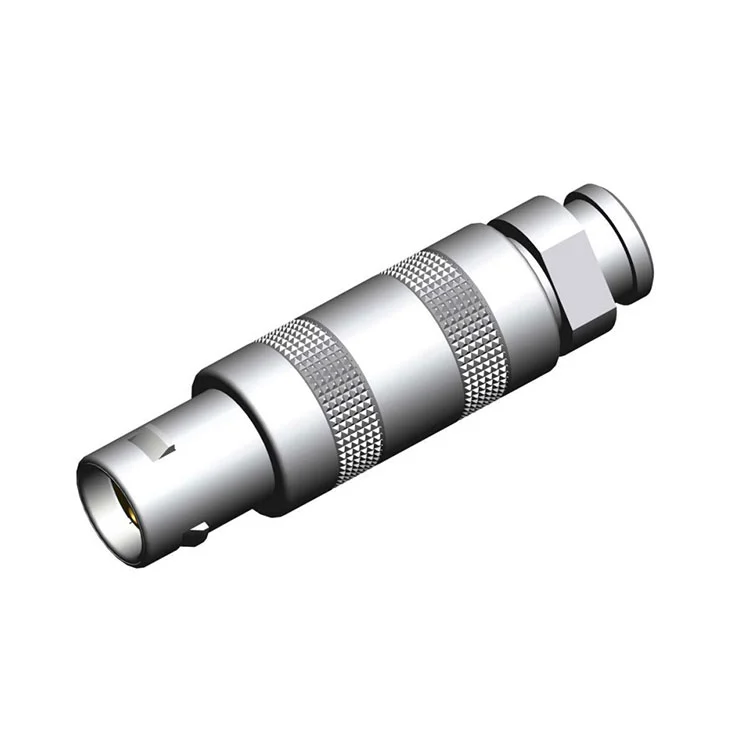

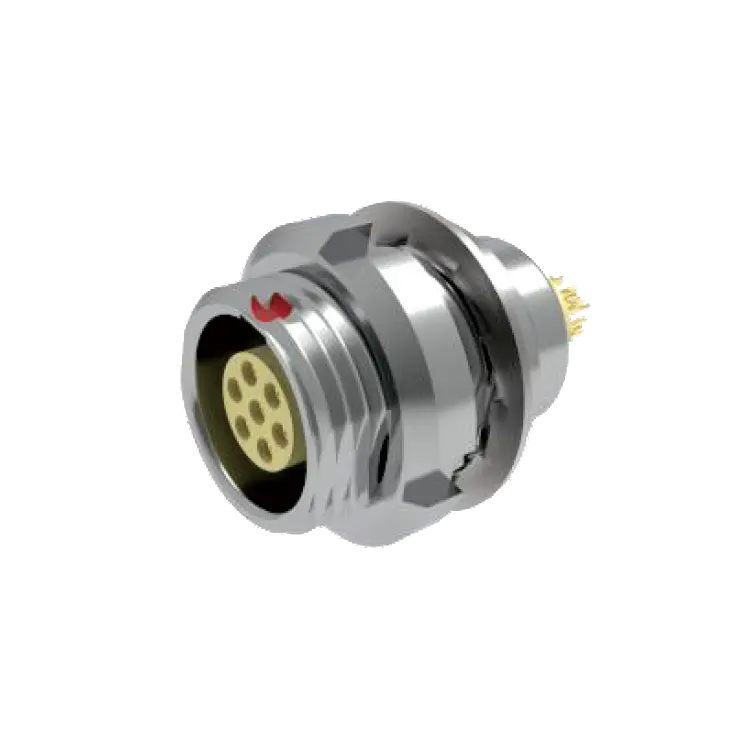

एस सीरीज मेटल पुश-पुल कनेक्टर क्या है?
The एस सीरीज मेटल पुश-पुल कनेक्टरसीमित इंस्टॉलेशन स्थानों में विश्वसनीय विद्युत कनेक्शन की आवश्यकता वाले अनुप्रयोगों के लिए विकसित एक कॉम्पैक्ट गोलाकार कनेक्टर है। पारंपरिक थ्रेडेड कनेक्टर्स के विपरीत, इसका पुश-पुल सेल्फ-लैचिंग तंत्र कनेक्शन ठीक से लगे होने पर स्पर्शनीय और श्रव्य प्रतिक्रिया प्रदान करते हुए तेजी से मेटिंग और अनमेटिंग की अनुमति देता है।
रीयूनियन एस सीरीज को पोर्टेबल और जगह-बाधित उपकरणों के लिए स्थान देता है जहां कनेक्टर आकार, यांत्रिक विश्वसनीयता, परिरक्षण और संचालन में आसानी सभी सिस्टम डिजाइन को प्रभावित करते हैं। इसका धातु निर्माण यांत्रिक शक्ति और 360-डिग्री विद्युत चुम्बकीय परिरक्षण प्रदान करता है, जबकि इसकी पतली प्रोफ़ाइल उपकरण पैनल से फैलाव को कम करने में मदद करती है।
श्रृंखला कई शेल आकारों और संपर्क कॉन्फ़िगरेशन में उपलब्ध है। कॉन्फ़िगरेशन के आधार पर, इंजीनियर विभिन्न असेंबली आवश्यकताओं से मेल खाने के लिए सोल्डर या पीसीबी समाप्ति का चयन कर सकते हैं। यह लचीलापन कनेक्टर को कॉम्पैक्ट प्रोटोटाइप और वॉल्यूम-उत्पादित पेशेवर उपकरण दोनों के लिए उपयुक्त बनाता है।
एस सीरीज के मुख्य लाभ क्या हैं?
कनेक्टर का चयन शायद ही कभी एकल विनिर्देश पर आधारित होता है। पोर्टेबल इलेक्ट्रॉनिक्स और पेशेवर उपकरणों के लिए, डिजाइनरों को आमतौर पर इंस्टॉलेशन स्पेस, कनेक्शन सुरक्षा, सिग्नल अखंडता, स्थायित्व और विनिर्माण आवश्यकताओं को संतुलित करने की आवश्यकता होती है। एस सीरीज़ कई डिज़ाइन सुविधाओं के माध्यम से इन कारकों को संबोधित करती है।
कॉम्पैक्ट और हल्का निर्माण
लो-प्रोफ़ाइल डिज़ाइन माउंटिंग सतह से परे फैले कनेक्टर हाउसिंग की मात्रा को कम कर देता है। यह हैंडहेल्ड उपकरणों और कॉम्पैक्ट चेसिस में विशेष रूप से मूल्यवान है जहां पैनल स्पेस का प्रत्येक मिलीमीटर मायने रखता है।
तेज़ पुश-पुल लॉकिंग
सेल्फ-लैचिंग मैकेनिज्म त्वरित एक-हाथ वाले ऑपरेशन का समर्थन करता है। एक श्रव्य क्लिक और स्पर्श प्रतिक्रिया ऑपरेटरों को सफल जुड़ाव की पहचान करने में मदद करती है, जो विशेष रूप से तब उपयोगी होती है जब कनेक्टर्स को सीमित या दृश्यमान रूप से प्रतिबंधित स्थितियों में स्थापित किया जाना चाहिए।
360-डिग्री ईएमसी परिरक्षण
ऑल-मेटल हाउसिंग कनेक्शन इंटरफ़ेस के चारों ओर निरंतर विद्युत चुम्बकीय परिरक्षण प्रदान करता है। प्रकाशित विनिर्देश 100 मेगाहर्ट्ज पर 60 डीबी से अधिक क्षीणन का संकेत देते हैं, जिससे श्रृंखला उन उपकरणों के लिए उपयुक्त हो जाती है जहां विद्युत चुम्बकीय हस्तक्षेप संवेदनशील संकेतों को प्रभावित कर सकता है।
उच्च संभोग स्थायित्व
एस सीरीज़ को 5,000 से अधिक संभोग चक्रों की रेटेड स्थायित्व के साथ, बार-बार कनेक्शन और डिस्कनेक्शन के लिए डिज़ाइन किया गया है। यह परीक्षण उपकरण, चिकित्सा उपकरणों और पोर्टेबल सिस्टम के लिए महत्वपूर्ण है जिनकी अक्सर सेवा की जाती है या पुन: कॉन्फ़िगर किया जाता है।
- लो-प्रोफ़ाइल पैनल स्थापना
- पुश-पुल सेल्फ-लैचिंग ऑपरेशन
- विद्युत चुम्बकीय परिरक्षण के लिए धातु आवास
- एकाधिक शेल आकार और संपर्क कॉन्फ़िगरेशन
- 5,000 से अधिक संभोग चक्र
- -45°C से +125°C तक ऑपरेटिंग तापमान विकल्प
मुख्य तकनीकी विशिष्टताएँ क्या हैं?
किसी नए उत्पाद में गोलाकार कनेक्टर को एकीकृत करने से पहले विद्युत और यांत्रिक विशिष्टताओं को समझना आवश्यक है। निम्नलिखित विशिष्टताएँ एस सीरीज के प्रकाशित विन्यास का सारांश प्रस्तुत करती हैं।
| पैरामीटर | एस सीरीज विशिष्टता |
|---|---|
| शैल सामग्री | पीतल, मानक |
| शैल आकार | 0, 1, और 2 |
| संपर्क विकल्प | संदर्भित कॉन्फ़िगरेशन पर 2 से 6 पिन; उच्च-घनत्व विकल्प उपलब्ध हो सकते हैं |
| वर्तमान रेटिंग | संपर्क गेज के आधार पर, प्रति संपर्क 5ए से 15ए |
| वेल्टेज रेटिंग | 200V से 500V एसी/डीसी |
| संभोग चक्र | 5,000 से अधिक ऑपरेशन |
| तापमान की रेंज | -45°C से +125°C |
| ईएमआई परिरक्षण | 360° धातु परिरक्षण; > 100 मेगाहर्ट्ज पर 60 डीबी क्षीणन |
| प्रवेश संरक्षण | IP50 मानक |
| नमक स्प्रे प्रतिरोध | 72 घंटे से अधिक |
| संपर्क प्रतिरोध | ≤5 mΩ प्रारंभिक |
| इन्सुलेशन प्रतिरोध | ≥5000 MΩ 500 VDC पर |
अंतिम उत्पाद योग्यता से पहले वास्तविक रेटिंग को हमेशा विशिष्ट कनेक्टर कॉन्फ़िगरेशन, संपर्क आकार, समाप्ति विधि और इच्छित परिचालन स्थितियों के विरुद्ध सत्यापित किया जाना चाहिए।
एस सीरीज़ मेटल पुश-पुल कनेक्टर का उपयोग कहाँ किया जाता है?
कॉम्पैक्ट आयाम, तेज़ लॉकिंग, परिरक्षण और यांत्रिक स्थायित्व का संयोजन एस सीरीज़ को उन उपकरणों के लिए उपयुक्त बनाता है जिन्हें छोटे समग्र पदचिह्न को बनाए रखते हुए लगातार कनेक्शन की आवश्यकता होती है।
चिकित्सा एवं नैदानिक उपकरण
पोर्टेबल अल्ट्रासाउंड सिस्टम, रोगी मॉनिटर, पल्स ऑक्सीमीटर, इलेक्ट्रोसर्जिकल उपकरण और डायग्नोस्टिक उपकरण कॉम्पैक्ट कनेक्टर से लाभ उठा सकते हैं जो उपकरण आंदोलन और सर्विसिंग के दौरान सुरक्षित रहते हैं। कनेक्टर की विश्वसनीयता विशेष रूप से महत्वपूर्ण है जब बार-बार उपयोग के दौरान विद्युत सिग्नल स्थिर रहना चाहिए।
परीक्षण और माप उपकरण
हैंडहेल्ड ऑसिलोस्कोप, मल्टीमीटर, लॉजिक एनालाइजर, कैलिब्रेशन उपकरण और पर्यावरण परीक्षण उपकरणों को अक्सर कॉम्पैक्ट बाहरी इंटरफेस की आवश्यकता होती है। पुश-पुल तंत्र बार-बार कनेक्शन परिवर्तन को सरल बना सकता है जबकि धातु खोल संवेदनशील संकेतों को विद्युत चुम्बकीय हस्तक्षेप से बचाने में मदद करता है।
पहनने योग्य और पोर्टेबल प्रौद्योगिकी
औद्योगिक एक्सोस्केलेटन, पहनने योग्य निगरानी प्रणाली, हेड-माउंटेड उपकरण और अन्य पोर्टेबल इलेक्ट्रॉनिक्स को सख्त स्थान और वजन की कमी का सामना करना पड़ सकता है। जब पारंपरिक बड़े इंटरफ़ेस अनुपयुक्त होते हैं तो एक पतला गोलाकार कनेक्टर डिजाइनरों को एक और विकल्प प्रदान करता है।
व्यावसायिक श्रव्य-दृश्य उपकरण
पोर्टेबल रिकॉर्डर, प्रसारण कैमरे, वायरलेस ट्रांसमीटर और संबंधित पेशेवर उपकरणों के लिए ऐसे कनेक्टर की आवश्यकता हो सकती है जो बार-बार हैंडलिंग का सामना कर सकें। एक त्वरित-लॉकिंग इंटरफ़ेस लंबी थ्रेडेड मेटिंग प्रक्रिया पर भरोसा किए बिना फ़ील्ड उपयोगिता में सुधार कर सकता है।
इंजीनियरों को सही कनेक्टर का चयन कैसे करना चाहिए?
कनेक्टर का चयन केवल सबसे छोटे उपलब्ध मॉडल का चयन करने के बजाय उपकरण की वास्तविक विद्युत, यांत्रिक, पर्यावरण और स्थापना आवश्यकताओं से शुरू होना चाहिए।
- संपर्क आवश्यकता निर्धारित करें:आवश्यक शक्ति और सिग्नल सर्किट की संख्या की पहचान करें और भविष्य के डिज़ाइन परिवर्तनों के लिए पर्याप्त जगह छोड़ें।
- विद्युत रेटिंग जांचें:संपर्क गेज और तापमान को ध्यान में रखते हुए, ऑपरेटिंग वोल्टेज और करंट की तुलना कनेक्टर के रेटेड मानों से करें।
- उपलब्ध स्थान का मूल्यांकन करें:शेल आकार, पैनल कटआउट, कनेक्टर गहराई, केबल रूटिंग और मेटिंग इंटरफ़ेस के आसपास क्लीयरेंस की पुष्टि करें।
- संभोग आवृत्ति पर विचार करें:बार-बार सर्विस किए जाने वाले उपकरणों के लिए, बार-बार संभोग चक्र के लिए डिज़ाइन किए गए कनेक्टर्स को प्राथमिकता दें।
- पर्यावरणीय स्थितियों की समीक्षा करें:तापमान, कंपन, झटका, आर्द्रता, संक्षारण और विद्युत चुम्बकीय हस्तक्षेप सभी कनेक्टर चयन को प्रभावित कर सकते हैं।
- समाप्ति विधि को परिभाषित करें:तय करें कि सोल्डर, पीसीबी, या केबल असेंबली समाप्ति विनिर्माण प्रक्रिया से सबसे अच्छी तरह मेल खाती है या नहीं।
ओईएम परियोजनाओं के लिए, केबल असेंबली, बैकशेल, स्ट्रेन रिलीफ, पैनल संरचना और वायरिंग स्कीम के साथ कनेक्टर का मूल्यांकन करना भी उपयोगी है। यह दृष्टिकोण बाद के उत्पादन चरणों के दौरान एकीकरण संबंधी समस्याओं को कम करता है।
एस सीरीज को कैसे अनुकूलित किया जा सकता है?
विभिन्न उपकरण प्लेटफार्मों को अक्सर अलग-अलग कनेक्टर कॉन्फ़िगरेशन की आवश्यकता होती है। रीयूनियन अनुकूलन विकल्प प्रदान करता है जो एस सीरीज को विशिष्ट यांत्रिक और केबल असेंबली आवश्यकताओं के लिए अनुकूलित करने की अनुमति देता है।
| अनुकूलन क्षेत्र | उपलब्ध विकल्प |
|---|---|
| शैल फ़िनिश/रंग | सिल्वर, काला, या चयनित RAL रंग |
| संपर्क चढ़ाना | सोना, चाँदी, या टिन के विकल्प |
| केबल गेज | 32AWG से 20AWG |
| जैकेट सामग्री | पीवीसी, पुर, सिलिकॉन, या PTFE |
| लेज़र मार्किंग | लोगो, भाग संख्या, बारकोड, या अन्य पहचान |
| पैकेजिंग | एंटी-स्टैटिक ट्यूब, टेप-एंड-रील और कस्टम लेबलिंग |
कस्टम केबल असेंबलियों को चयनित लंबाई, गेज, परिरक्षण कॉन्फ़िगरेशन और ओवरमोल्ड स्ट्रेन-रिलीफ बूट के साथ भी आपूर्ति की जा सकती है। यह OEM को एक एकीकृत घटक के रूप में एक कनेक्टर और रेडी-टू-इंस्टॉल केबल असेंबली की अनुमति देकर खरीद को सरल बना सकता है।
रीयूनियन उत्पाद की गुणवत्ता को कैसे नियंत्रित करता है?
पेशेवर कनेक्टर्स के लिए, लगातार विनिर्माण उतना ही महत्वपूर्ण है जितना कि मूल उत्पाद डिजाइन। रीयूनियन का कहना है कि इसकी उत्पादन प्रक्रिया में सटीक मशीनिंग, सतह उपचार, संपर्क मुद्रांकन और चढ़ाना, सम्मिलित मोल्डिंग, असेंबली, विद्युत परीक्षण, यांत्रिक परीक्षण और पैकेजिंग शामिल हैं।
महत्वपूर्ण उत्पादन आयामों को सटीक मशीनिंग और प्रक्रिया निगरानी के माध्यम से नियंत्रित किया जाता है। तैयार उत्पादों को विद्युत और यांत्रिक निरीक्षण से गुजरना पड़ता है, जिसमें संपर्क प्रतिरोध, इन्सुलेशन प्रतिरोध, ढांकता हुआ प्रतिरोध, निरंतरता, संभोग बल और दृश्य जांच शामिल है।
उत्पाद जानकारी के अनुसार, रीयूनियन की गुणवत्ता प्रणाली में ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL मान्यता प्राप्त स्थिति और RoHS अनुपालन शामिल हैं। कंपनी यह भी बताती है कि एस सीरीज़ कनेक्टर्स को शिपमेंट से पहले 100% इलेक्ट्रिकल और मैकेनिकल परीक्षण प्राप्त होता है।
ओईएम खरीदारों के लिए, विनिर्माण नियंत्रण, परीक्षण, ट्रैसेबिलिटी और अनुकूलन समर्थन का यह संयोजन मूल्यवान हो सकता है जब कनेक्टर का प्रदर्शन सीधे तैयार उत्पाद की विश्वसनीयता को प्रभावित करता है।
अक्सर पूछे जाने वाले प्रश्नों
एस सीरीज़ को पारंपरिक थ्रेडेड कनेक्टर से क्या अलग बनाता है?
मुख्य अंतर पुश-पुल सेल्फ-लैचिंग तंत्र है। यह ऑपरेटर को कपलिंग नट को घुमाए बिना कनेक्टर को जल्दी से जोड़ने और रिलीज़ करने की अनुमति देता है, जिससे यह पोर्टेबल उपकरण, ब्लाइंड-मेटिंग स्थितियों और बार-बार कनेक्शन परिवर्तन की आवश्यकता वाले अनुप्रयोगों के लिए विशेष रूप से सुविधाजनक हो जाता है।
एस सीरीज़ कितने संभोग चक्रों का समर्थन कर सकती है?
प्रकाशित विनिर्देश 5,000 से अधिक संभोग परिचालनों को इंगित करता है। वास्तविक सेवा जीवन कनेक्टर कॉन्फ़िगरेशन, ऑपरेटिंग वातावरण, संभोग स्थितियों और रखरखाव प्रथाओं पर निर्भर हो सकता है।
क्या एस सीरीज चिकित्सा उपकरणों के लिए उपयुक्त है?
हाँ। श्रृंखला चिकित्सा निदान और उपचार उपकरणों के लिए स्थित है, और रीयूनियन का कहना है कि इसकी गुणवत्ता प्रणाली में आईएसओ 13485:2016 शामिल है। हालाँकि, पूर्ण रूप से तैयार चिकित्सा उपकरण अपनी स्वयं की लागू नियामक और सुरक्षा आवश्यकताओं के लिए जिम्मेदार रहता है।
क्या रीयूनियन अनुकूलित केबल असेंबलियों की आपूर्ति कर सकता है?
हाँ। केबल असेंबलियों को केबल प्रकार, गेज, लंबाई, परिरक्षण, जैकेटिंग सामग्री और तनाव-राहत डिजाइन द्वारा अनुकूलित किया जा सकता है। विकल्पों में 32AWG से 20AWG तक के गेज के साथ पीवीसी, PUR, सिलिकॉन और PTFE केबल सामग्री शामिल हैं।
कौन सी तापमान सीमा उपलब्ध है?
प्रकाशित मानक सीमा -45°C से +125°C है। अत्यधिक तापमान वाले अनुप्रयोगों में उपयोग करने से पहले इंजीनियरों को सटीक कनेक्टर, संपर्क कॉन्फ़िगरेशन, केबल और असेंबली की तापमान रेटिंग की पुष्टि करनी चाहिए।
क्या कनेक्टर को कंपनी के लोगो या भाग संख्या के साथ अनुकूलित किया जा सकता है?
हाँ। रीयूनियन लेजर उत्कीर्णन को एक अनुकूलन विकल्प के रूप में सूचीबद्ध करता है, जो ग्राहकों को लोगो, भाग संख्या, बारकोड या अन्य पहचान जानकारी के साथ शेल को चिह्नित करने की अनुमति देता है।
निष्कर्ष
एस सीरीज़ मेटल पुश-पुल कनेक्टर उन इंजीनियरों के लिए डिज़ाइन किया गया है, जिन्हें परिरक्षण या सेवाक्षमता से समझौता किए बिना कॉम्पैक्ट, सुरक्षित और टिकाऊ कनेक्शन समाधान की आवश्यकता होती है। इसका पुश-पुल लॉकिंग तंत्र, धातु निर्माण, कई शेल आकार, लचीले समाप्ति विकल्प और 5,000 से अधिक संभोग चक्र इसे चिकित्सा उपकरण, परीक्षण उपकरण, पोर्टेबल इलेक्ट्रॉनिक्स, पहनने योग्य सिस्टम और पेशेवर ऑडियो-विज़ुअल अनुप्रयोगों के लिए उपयुक्त बनाते हैं। यदि आप एक नया उत्पाद विकसित कर रहे हैं या एक विश्वसनीय प्रतिस्थापन कनेक्टर की तलाश कर रहे हैं, तो उपलब्ध कॉन्फ़िगरेशन और संपर्क विकल्पों की समीक्षा करने के लिए रीयूनियन के एस सीरीज उत्पाद पृष्ठ पर जाएं। अनुकूलित विशिष्टताओं, केबल असेंबलियों, ओईएम आवश्यकताओं या बड़ी मात्रा में खरीदारी के लिए,हमसे संपर्क करेंरीयूनियन इंजीनियरिंग टीम के साथ अपने आवेदन पर चर्चा करने और उपयुक्त समाधान का अनुरोध करने के लिए।
