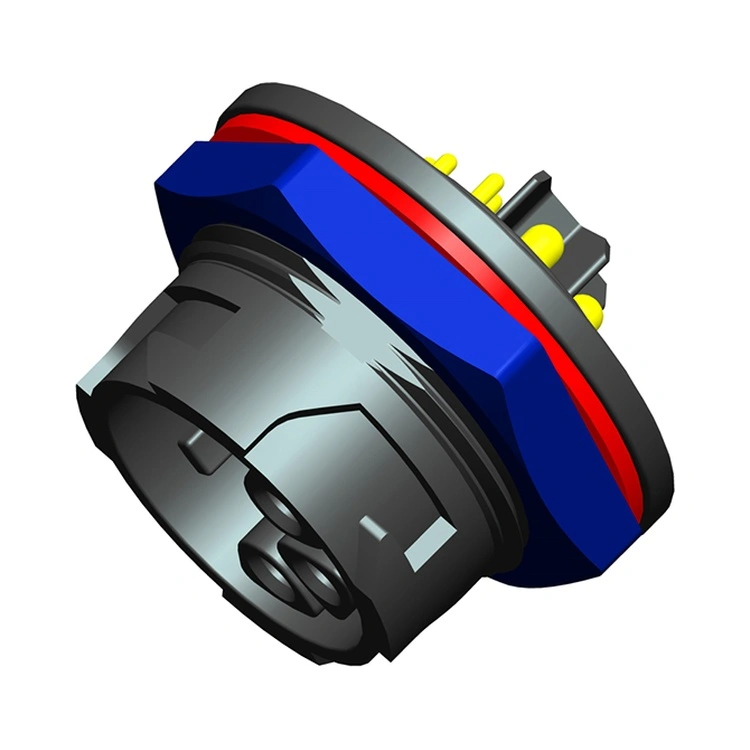

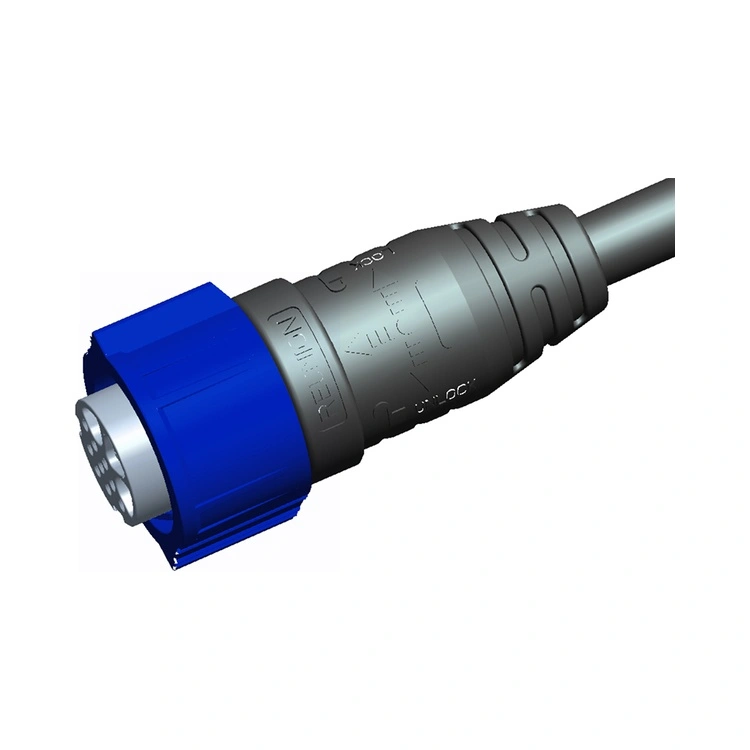

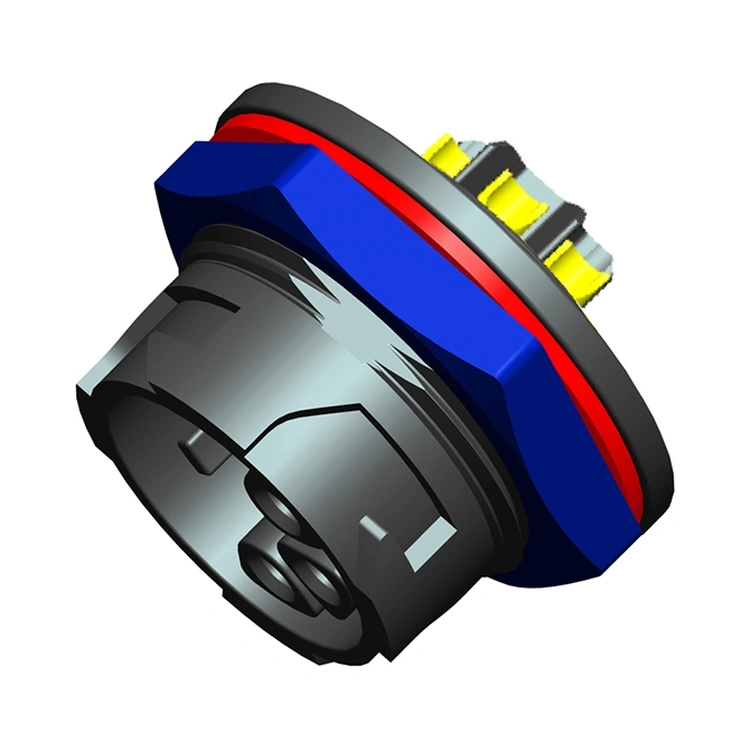

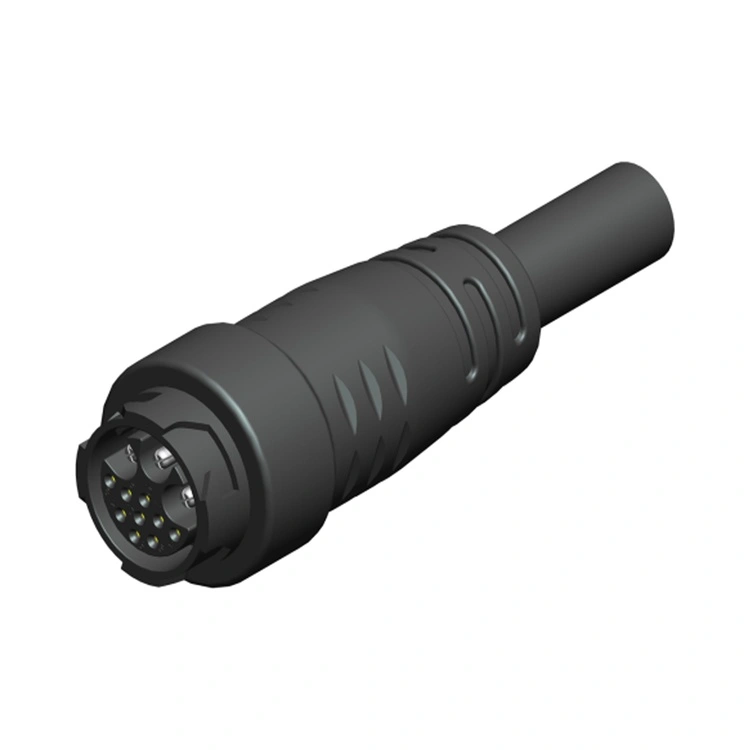

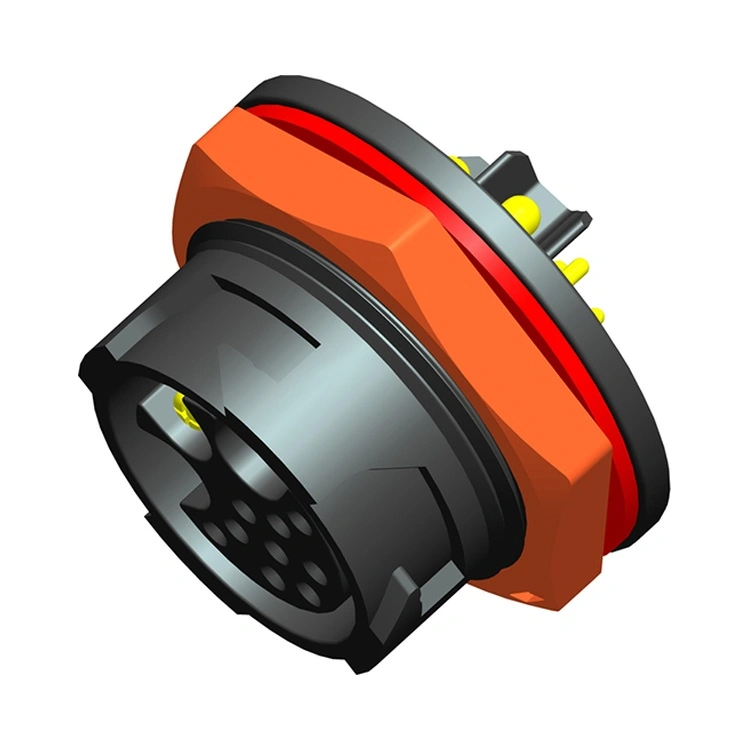

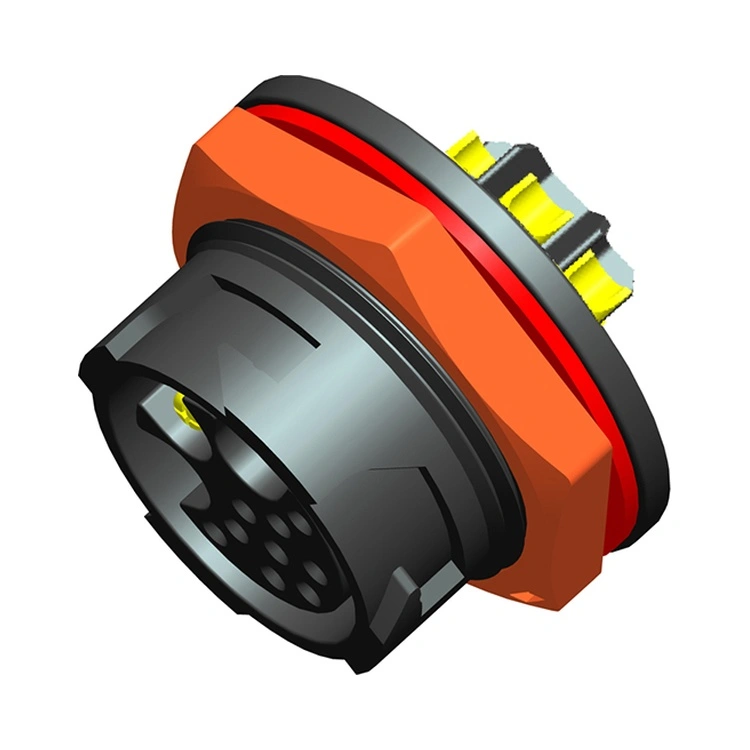

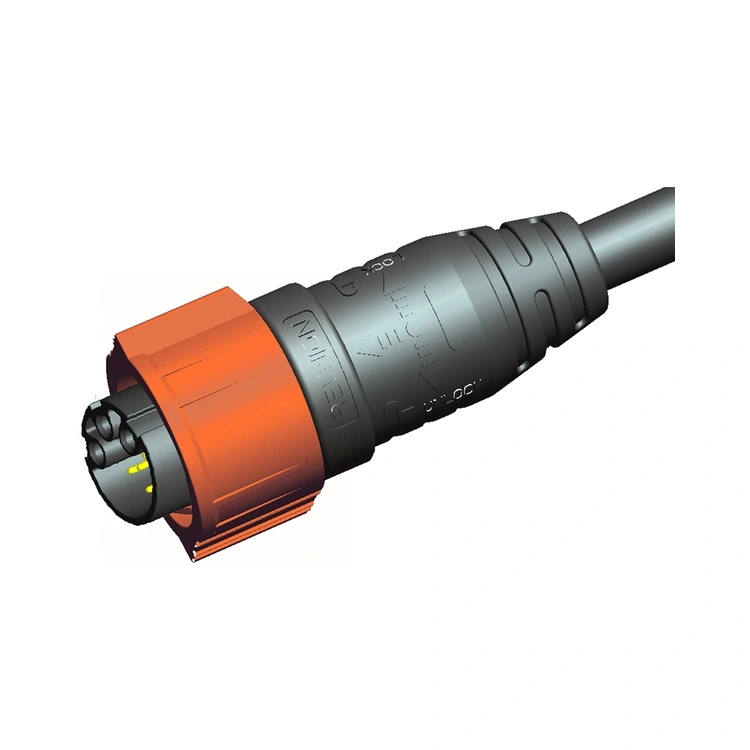

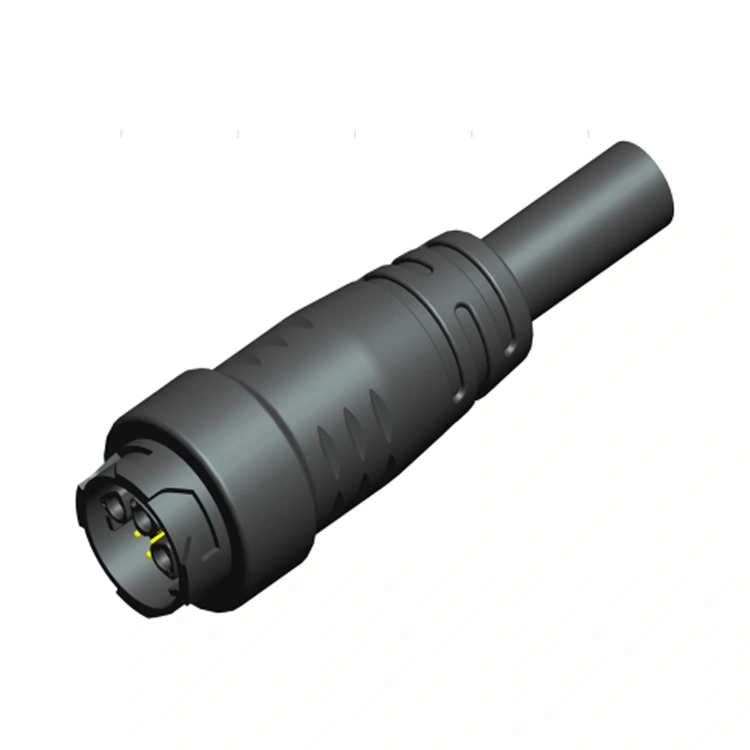

एक्स सीरीज़ पावर और सिग्नल हाइब्रिड कनेक्टर रीयूनियन का अभिनव इंटरकनेक्ट समाधान है जो एक एकल, अंतरिक्ष-बचत आवास में बिजली वितरण और सिग्नल ट्रांसमिशन को जोड़ता है। यह कनेक्टर कई कनेक्शन प्रकारों को एक इंटरफ़ेस में एकीकृत करके पैनल स्पेस, केबल गिनती और इंस्टॉलेशन जटिलता को कम करने के लिए उपकरण निर्माताओं की बढ़ती मांग को संबोधित करता है।
पावर संपर्कों को सुरक्षित, कम-प्रतिरोध कनेक्शन के लिए डिज़ाइन किया गया है, जबकि सिग्नल संपर्कों को क्रॉसस्टॉक को कम करने के लिए संरक्षित और तैनात किया गया है। रीयूनियन एक ऊर्ध्वाधर एकीकृत प्रक्रिया के माध्यम से एक्स श्रृंखला का निर्माण करता है - सटीक मशीनिंग और इंजेक्शन मोल्डिंग से स्वचालित असेंबली और 100% विद्युत परीक्षण तक। उन्नत औद्योगिक उपकरण, बैटरी, ऊर्जा, ईबाइक, एलईडी या रोबोटिक्स डिजाइन करने वाले इंजीनियरों के लिए, यह कनेक्टर एक विश्वसनीय, कुशल समाधान प्रदान करता है जो वायरिंग को सरल बनाता है और समग्र सिस्टम फ़ुटप्रिंट को कम करता है।
| विशेषता | फ़ायदा |
| एक कनेक्टर में पावर और सिग्नल | पावर डिलीवरी (30ए तक) और सिग्नल ट्रांसमिशन को एक ही इंटरफ़ेस में संयोजित करता है - पैनल स्पेस और केबल गिनती को कम करता है। |
| तेज़ रोटेशन लॉकिंग सिस्टम | श्रव्य लॉक पुष्टिकरण के साथ त्वरित, एक-हाथ से मेटिंग-स्थापना और रखरखाव के समय को कम करता है। |
| IP67 पर्यावरण सीलिंग | धूलरोधी और अस्थायी विसर्जन से सुरक्षित-औद्योगिक और बाहरी अनुप्रयोगों के लिए विश्वसनीय। |

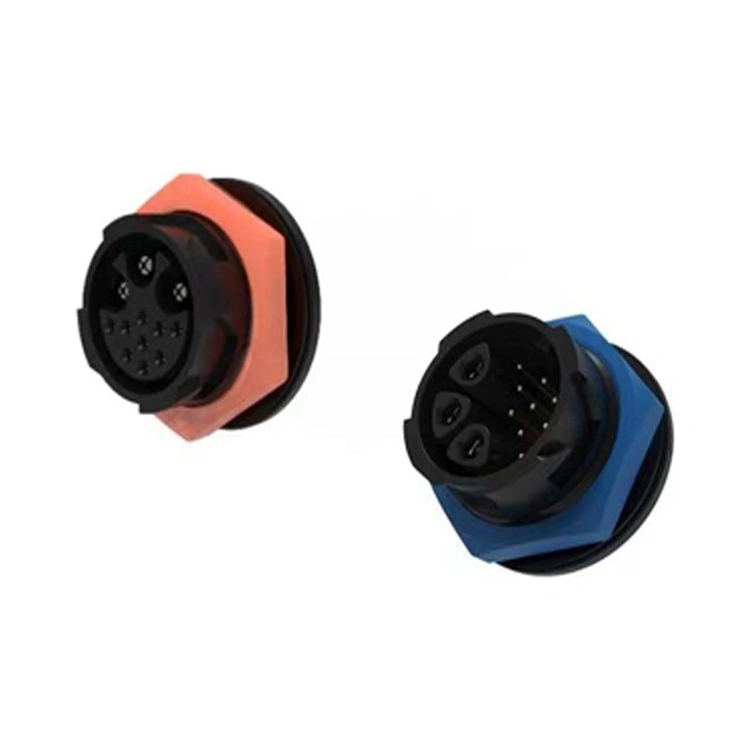

| एकाधिक पावर-सिग्नल कॉन्फ़िगरेशन | 1X श्रृंखला: 2+4पिन 3X श्रृंखला:3+9 पिन -विभिन्न शक्ति और सिग्नल आवश्यकताओं के अनुकूल। |
| प्लास्टिक आवास | नायलॉन सामग्री-UL94-V0, संक्षारण प्रतिरोधी, पहनने के लिए प्रतिरोधी |
| सोना चढ़ाया हुआ संपर्क | कम संपर्क प्रतिरोध और संक्षारण संरक्षण - सैकड़ों संभोग चक्रों में प्रदर्शन बनाए रखता है। |
| -40°C से +105°C ऑपरेशन | व्यापक तापमान सीमा अत्यधिक औद्योगिक और बाहरी स्थितियों को कवर करती है। |
| पैरामीटर | विनिर्देश |
| कॉन्फिगरेशन से संपर्क करें | 3 पावर + 9 सिग्नल |
| पावर संपर्क वर्तमान | प्रति संपर्क 30A तक |
| पावर वोल्टेज | 300V एसी/डीसी तक |
| सिग्नल संपर्क वर्तमान | प्रति संपर्क 5ए तक |
| सिग्नल वोल्टेज | 30V डीसी तक |
| संपर्क प्रतिरोध | ≤5mΩ |
| इन्सुलेशन प्रतिरोध | ≥2000MΩ |
| ढांकता हुआ झेलना | 1 मिनट के लिए 1500V AC |
| संभोग चक्र | ≥1,000 बार |
| परिचालन तापमान | -40°C ~ +105°C |
| सुरक्षा रेटिंग | IP67 (संयुक्त स्थिति) |
| आवास सामग्री | PA6+GF काला रंग |
| सामग्री से संपर्क करें | C54400 और C3602 सोना चढ़ाना और नेल चढ़ाना |

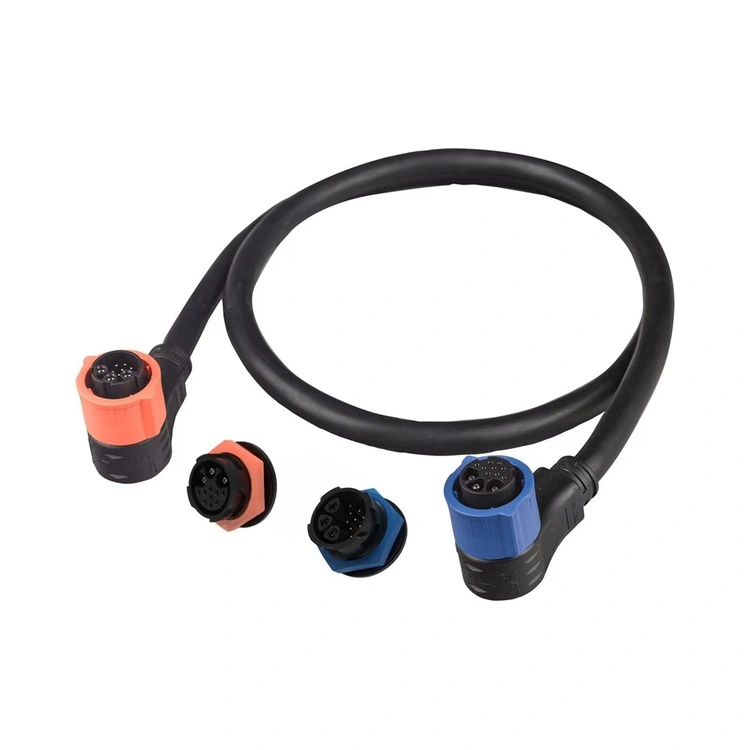

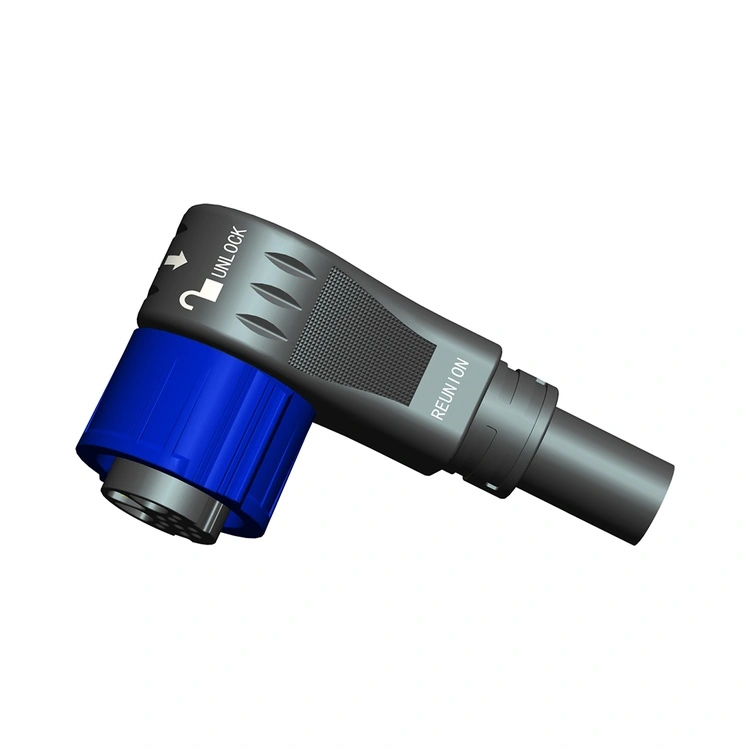

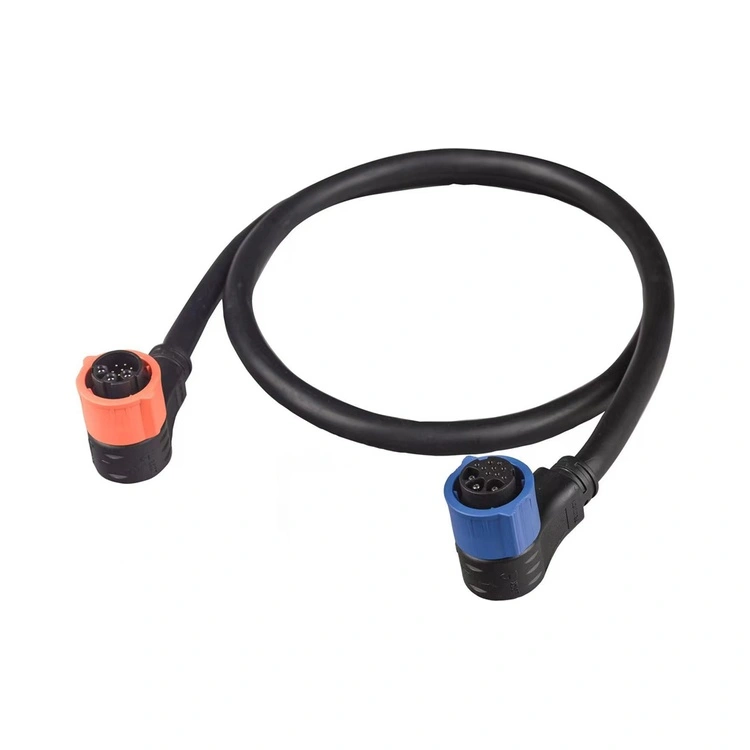

| केबल निकास | सीधा या समकोण |
| पहलू | रीयूनियन एक्स सीरीज हाइब्रिड | अलग पावर + सिग्नल कनेक्टर | प्रीमियम यूरोपीय हाइब्रिड कनेक्टर ब्रांड |
| पैनल स्पेस | एक पैनल कटआउट आवश्यक है | दो पैनल कटआउट की आवश्यकता है | एक पैनल कटआउट |
| केबल गणना | एक केबल की आवश्यकता है | दो केबल की आवश्यकता है | एक केबल |
| कीमत | वॉल्यूम-अनुकूल मूल्य निर्धारण | कम घटक लागत, अधिक स्थापना लागत | 3-4× अधिक |
| स्थापना का समय | कम (एक कनेक्टर) | विस्तारित (दो कनेक्टर) | कम किया हुआ |
| IP67 सीलिंग | मानक | चर | मानक |
| कॉन्फिगरेशन से संपर्क करें | एकाधिक विकल्प - व्यापक | अनुकूलन | सीमित दायरा |
| शक्ति दर्ज़ा | 30A तक | समान | समान |
| 100% विद्युत परीक्षण | प्रत्येक इकाई | नमूना आधारित | नमूना आधारित |
| पता लगाने की क्षमता | ईआरपी का पता लगाया जा सकता है | चर | हाँ |
| समय सीमा | 12-15 दिन | 4-8 सप्ताह | 4-8 सप्ताह |
| अनुकूलन | कम MOQ | चर | उच्च MOQ |
पुनर्मिलन लाभ: आपको यूरोपीय ब्रांडों की प्रीमियम लागत के बिना, लागत प्रभावी मूल्य निर्धारण पर एकीकृत पावर-सिग्नल कनेक्टिविटी, कम पैनल स्थान आवश्यकताओं और सरलीकृत केबल प्रबंधन प्राप्त होता है।
| प्रमाणन | दायरा |
| आईएसओ 9001:2015 | गुणवत्ता प्रबंधन-डिजाइन, उत्पादन और बिक्री के बाद सेवा। |
| आईएसओ 14001:2015 | पर्यावरण प्रबंधन-सत्यापित अपशिष्ट कटौती और टिकाऊ प्रथाएँ। |
| आईएसओ 13485:2016 | चिकित्सा उपकरण गुणवत्ता प्रबंधन-नैदानिक या निगरानी उपकरणों में उपयोग की जाने वाली एक्स श्रृंखला के लिए लागू। |
| यूएल मान्यता प्राप्त | उत्तरी अमेरिकी बाज़ारों के लिए घटक-स्तरीय सुरक्षा प्रमाणन। |
| RoHS | खतरनाक पदार्थों पर प्रतिबंध-यूरोपीय संघ के निर्देशों का अनुपालन। |
रीयूनियन की एक्स सीरीज़ उत्पादन लाइन सख्त प्रक्रिया नियंत्रण के तहत संचालित होती है। वास्तविक विसर्जन परीक्षण के माध्यम से प्रत्येक उत्पादन बैच पर IP67 सीलिंग का सत्यापन किया जाता है। प्रत्येक बैच के लिए परीक्षण रिकॉर्ड, सामग्री प्रमाणपत्र और निरीक्षण रिपोर्ट बरकरार रखी जाती हैं।
प्राथमिक लाभ हैस्थान और केबल दक्षता. एक हाइब्रिड कनेक्टर:
पैनल कटआउट को कम करता है- एक कनेक्टर बनाम दो या तीन अलग-अलग कनेक्टर।
केबल संख्या कम कर देता है- एक केबल असेंबली बनाम एकाधिक केबल।
स्थापना को सरल बनाता है- एक मेटिंग ऑपरेशन बनाम एकाधिक ऑपरेशन।
संभावित विफलता बिंदुओं को कम करता है- कम कनेक्शन का मतलब विफलता के कम बिंदु हैं।
केबल प्रबंधन में सुधार करता है- एक केबल को रूट करना और सुरक्षित करना आसान है।
सीमित पैनल स्थान वाले उपकरणों के लिए - जैसे चिकित्सा उपकरण, रोबोटिक्स, या कॉम्पैक्ट औद्योगिक नियंत्रण - हाइब्रिड कनेक्टर अक्सर आवश्यक होता है।
रीयूनियन निम्नलिखित स्थापना प्रथाओं की अनुशंसा करता है:
युक्त- जब तक श्रव्य क्लिक लॉक की पुष्टि नहीं कर देता, तब तक मजबूती से दबाएं।
ओ-रिंग निरीक्षण- यदि विकृति, दरार या सख्त होना दिखाई दे तो ओ-रिंग को बदल दें।
केबल मोड़ त्रिज्या– न्यूनतम बनाए रखें5× केबल व्यास कनेक्टर प्रविष्टि पर.
अभिविन्यास- आउटडोर/वॉशडाउन इंस्टॉलेशन के लिए ओरिएंट केबल निकास नीचे की ओर।
