सभी डेटा को 100% फ़ैक्टरी विद्युत परीक्षण द्वारा सत्यापित किया गया है—न कि नमूना-आधारित AQL। शिपमेंट से पहले प्रत्येक इकाई का परीक्षण किया जाता है।
| पैरामीटर | 2-पिन | 3-पिन | 4-पिन | 5-पिन | 6-पिन | 7-पिन | 8-पिन | 9-पिन |
| वेल्टेज रेटिंग | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| वर्तमान रेटिंग | 20ए | 20ए | 15ए | 15ए | 10ए | 5ए | 5ए | 5ए |
| तार अनुभाग (मिमी²) | 0.75-2.5 | 0.75-2.5 | 0.5-2.0 | 0.5-2.0 | 0.25–0.75 | 0.25–0.5 | 0.25–0.5 | 0.25-2.5 |
| पैरामीटर | मूल्य/विस्तार |
| परिचालन तापमान | -40°C ~ +105°C |
| सुरक्षा रेटिंग | IP67 / IP68 (संयुक्त) - 30 मिनट के लिए 1 मीटर की गहराई पर बैच-विसर्जन का परीक्षण किया गया |
| आवास सामग्री | पीए66 |
| सामग्री से संपर्क करें | सोना चढ़ाया हुआ पीतल |
| संपर्क प्रतिरोध | ≤3mΩ |
| संभोग चक्र | ≥500 |
| ज्वलनशीलता रेटिंग | यूएल 94 वी-0 |
| पर्यावरण अनुपालन | 100% RoHS, पहुंच |
| विशेषता | फ़ायदा | सत्यापन साक्ष्य |
| पीए66 आवास | कोई जंग नहीं, कोई ऑक्सीकरण नहीं - नमक स्प्रे (एएसटीएम बी117) और रासायनिक धुलाई वाले वातावरण में सिद्ध। | उत्कृष्ट संक्षारण प्रतिरोध |
| 60% तक वजन में कमी | पैनलों, केबलों और रोबोटिक हथियारों पर संरचनात्मक लोडिंग को कम करता है - स्थापना को सरल बनाता है और शिपिंग लागत को कम करता है। | तुलनीय ब्रास-शेल कनेक्टर्स के विरुद्ध बड़े पैमाने पर तुलना डेटा उपलब्ध है। |
| IP67 वाटरप्रूफ | 30 मिनट तक 1 मीटर की गहराई पर निरंतर विसर्जन को सहन करता है | बैच-नमूना विसर्जन परीक्षण। |

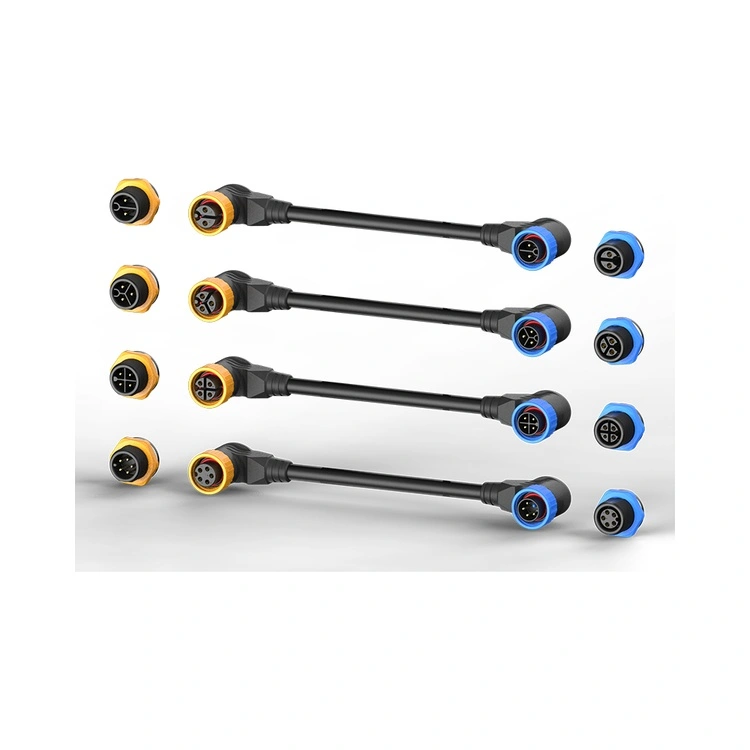

| 2~9पिन कॉन्फ़िगरेशन | 2,3,4,5,6,7,8,9पिन वैकल्पिक | मानक ऑफ-द-शेल्फ और कस्टम संपर्क-लोडिंग विकल्प। |
| सोना चढ़ाया हुआ पीतल संपर्क | कम संपर्क प्रतिरोध (≤3mΩ) और संक्षारण संरक्षण - आर्द्र, खारी हवा में प्रदर्शन बनाए रखता है। | प्रत्येक उत्पादन लॉट पर एक्सआरएफ द्वारा सत्यापित प्लेटिंग मोटाई। |
| थ्रेडेड लॉकिंग | कंपन-प्रतिरोधी मेटिंग-मशीनरी मूवमेंट, थर्मल साइक्लिंग और क्रेन संचालन से ढीलेपन को रोकता है। | लगातार टॉर्क प्रतिधारण के साथ ≥500 विशिष्ट संभोग के लिए चक्र-परीक्षण किया गया। |
प्रमाणपत्र - आपकी अनुपालन फ़ाइल के लिए स्कैन किए गए मूल उपलब्ध हैं
| प्रमाणन | दायरा/प्रयोज्यता |
| आईएसओ 9001:2015 | गुणवत्ता प्रबंधन - डिज़ाइन, उत्पादन और बिक्री के बाद सेवा। |
| आईएसओ 14001:2015 | पर्यावरण प्रबंधन - तृतीय-पक्ष सत्यापित अपशिष्ट कटौती और टिकाऊ प्रथाएँ। |
| आईएसओ 13485:2016 | चिकित्सा उपकरण गुणवत्ता प्रबंधन - यदि आपका एलईडी सिस्टम डायग्नोस्टिक या सर्जिकल लाइटिंग बूथ में एकीकृत होता है तो लागू होता है। |
| यूएल मान्यता प्राप्त | उत्तरी अमेरिकी विद्युत बाज़ारों के लिए घटक-स्तरीय सुरक्षा प्रमाणन। |
| RoHS और पहुंच | प्रति बैच पूर्ण एसवीएचसी (अति उच्च चिंता के पदार्थ) घोषणा प्रदान की गई। |
M16 15A (24V पर ≈480W) तक संभालता है। 500W+ फिक्स्चर के लिए, या यदि आप एक ही कनेक्टर के माध्यम से दो फिक्स्चर को डेज़ी-चेन करने की योजना बनाते हैं, तो M20 श्रृंखला एलईडी लाइट कनेक्टर बड़े संपर्क सतह क्षेत्र के साथ 20A निरंतर रेटिंग प्रदान करता है, जो I²R हीटिंग को काफी कम करता है। इसके अतिरिक्त, M20 का बड़ा शेल मोटे केबल इन्सुलेशन को समायोजित करता है, जो वोल्टेज ड्रॉप को कम करने के लिए लंबे केबल रन के लिए महत्वपूर्ण है। यदि आपके एप्लिकेशन को प्रति संपर्क >20A की आवश्यकता है, तो कृपया हमारी M25 श्रृंखला देखें।
IP67/IP68 सीलिंग को प्राप्त करने और बनाए रखने के लिए, रीयूनियन अनुशंसा करता है:
मेटिंग टॉर्क: कपलिंग नट को तब तक हाथ से कसें जब तक कि ओ-रिंग पैनल की सतह से संपर्क न कर ले, फिर टॉर्क रिंच का उपयोग करके 1.0-1.2Nm का अतिरिक्त टॉर्क लगाएं। 1.5Nm से अधिक न हो—अधिक टॉर्किंग थर्मोप्लास्टिक इंसुलेटर पर दबाव डाल सकता है और सूक्ष्म दरारें पैदा कर सकता है।
ओ-रिंग निरीक्षण: यदि निवारक रखरखाव के दौरान विकृति, दरार या सख्त होना दिखाई दे तो ओ-रिंग को बदलें।
रिप्लेसमेंट शेड्यूल: आउटडोर लाइटिंग इंस्टॉलेशन के लिए, हर 24-36 महीने में ओ-रिंग्स बदलें।
रीयूनियन सभी उत्पादन शिपमेंट के साथ विस्तृत टॉर्क-सेटिंग कार्ड प्रदान करता है। महत्वपूर्ण बुनियादी ढांचा परियोजनाओं के लिए, हम फैक्ट्री-टॉर्क कनेक्टर के साथ प्री-असेंबल केबल हार्नेस की पेशकश करते हैं - जिससे आपका इंस्टॉलेशन समय बचता है और टॉर्क से संबंधित त्रुटियां दूर होती हैं।
