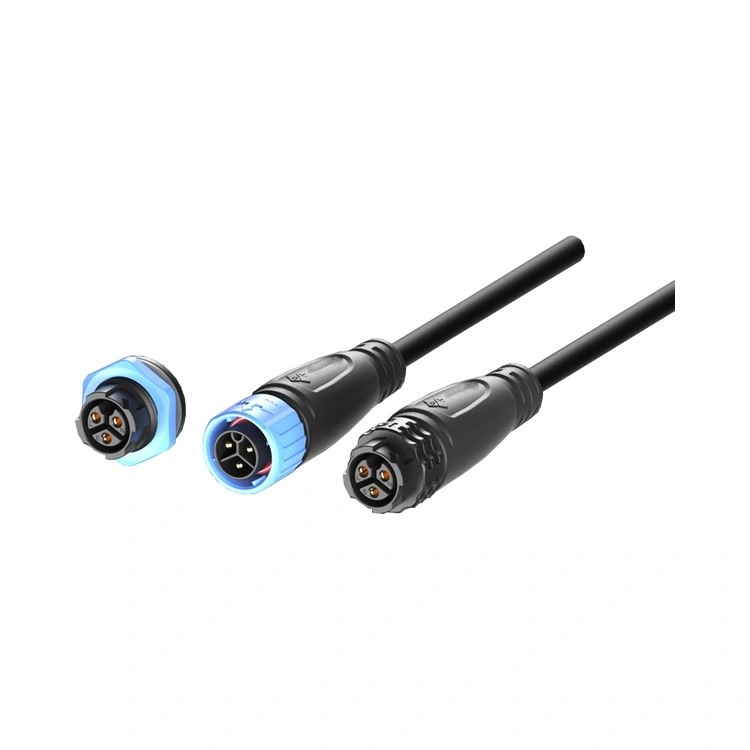

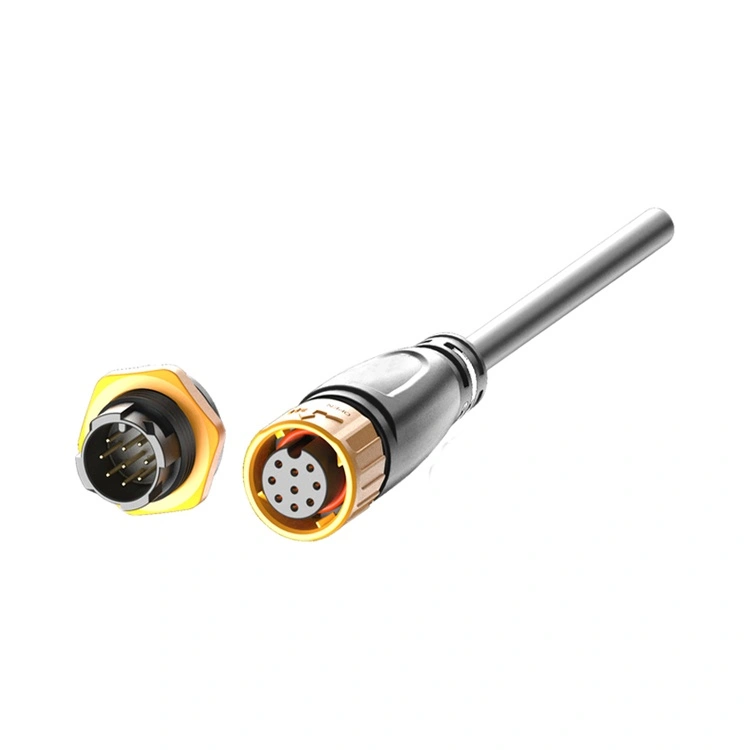

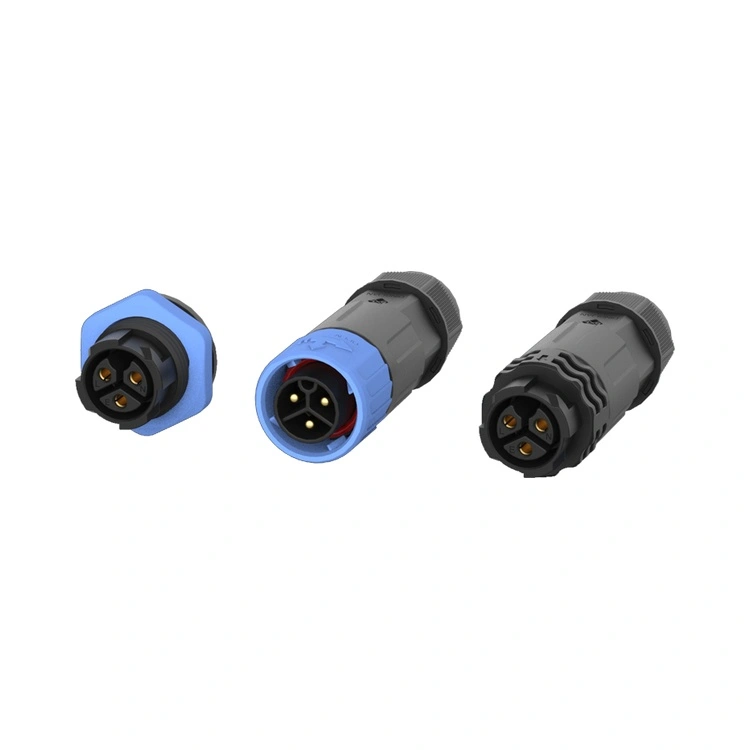

बाहरी आवरण उच्च प्रदर्शन वाली थर्मोप्लास्टिक सामग्री से बना है और इसकी अग्नि प्रतिरोध रेटिंग UL 94-V0 है। नमक स्प्रे संक्षारण प्रतिरोधी, यह आउटडोर एलईडी डिस्प्ले और एलईडी प्रकाश उपकरणों की जलरोधक आवश्यकताओं को पूरा कर सकता है, साथ ही औद्योगिक एलईडी डिस्प्ले के एसिड क्षरण प्रतिरोध जैसी कठोर कामकाजी परिस्थितियों को भी पूरा कर सकता है।

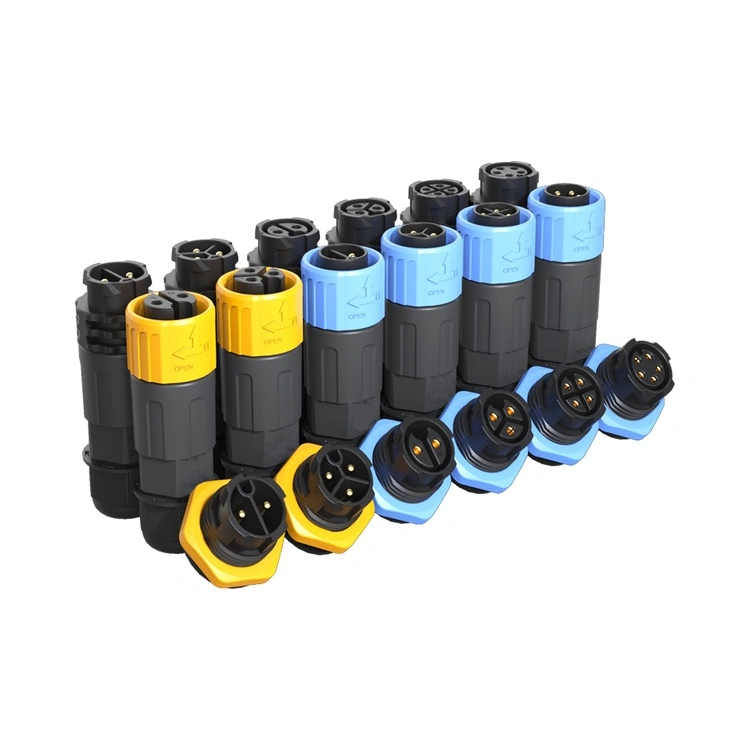

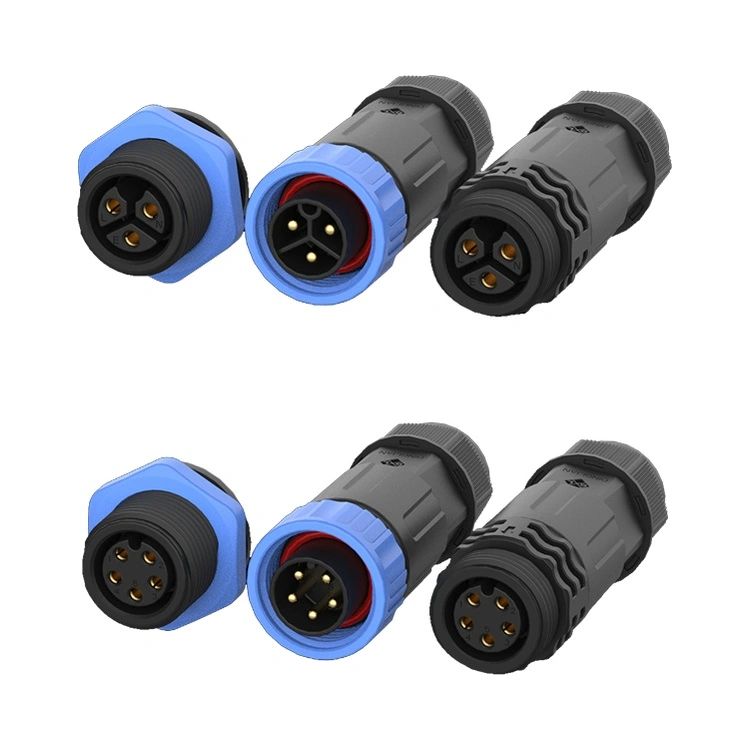

इसे सिंगल-होल विधि से स्थापित किया गया है, जो स्थिर और दोषरहित है। इसमें एक थ्रेडेड लॉकिंग संरचना है और यह कंपन वाले वातावरण में भी एक मजबूत कनेक्शन बनाए रख सकता है। चयन के लिए 2, 3, 4, 5, 6, 7, 8, 9 पिन उपलब्ध हैं, और अनुकूलन समर्थित है।
| पैरामीटर | रीयूनियन एम20 वितरित मूल्य | व्यवहार में यह क्यों मायने रखता है |
| संपर्क प्रतिरोध (प्रारंभिक) | ≤3.0mΩ | उद्योग के औसत से कम, I²R ताप उत्पादन को कम करता है |
| स्थिर सीलिंग के साथ मेटिंग चक्र | ≥500 चक्र (सत्यापित, केवल रेटेड नहीं) | हमारे बैच परीक्षण रिकॉर्ड 500 चक्रों के माध्यम से सीलिंग अखंडता को बनाए रखते हैं - रखरखाव-भारी उपकरणों के लिए महत्वपूर्ण। |
| IP67 वाटरप्रूफ | प्रत्येक बैच: 1 मीटर गहराई × 30 मिनट विसर्जन | परीक्षण रिपोर्ट प्रदान की जा सकती है.. |
| कंपन प्रतिरोध | 10-500हर्ट्ज, 2जी (आईईसी 60068-2-6) | वास्तविक मोटर और पंप संचालन का अनुकरण करता है - शून्य क्षणिक वियोग के साथ पारित। |
| पैरामीटर | 2-पिन | 3-पिन | 4-पिन | 5-पिन | 6-पिन | 7-पिन | 8-पिन | 9-पिन |
| वेल्टेज रेटिंग | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| वर्तमान रेटिंग | 20ए | 20ए | 15ए | 15ए | 10ए | 5ए | 5ए | 5ए |
| तार अनुभाग (मिमी²) | 0.75-2.5 | 0.75-2.5 | 0.5-2.0 | 0.5-2.0 | 0.25–0.75 | 0.25–0.5 | 0.25–0.5 | 0.25-2.5 |
1)इन्सुलेटर सामग्री: उच्च तापमान थर्मोप्लास्टिक (यूएल 94 वी-0,)
2) संपर्क आधार सामग्री: पीतल (CuZn39Pb3) सोना चढ़ाना के साथ - नमक स्प्रे परीक्षण ≥48hr
3) सीलिंग सामग्री: सिलिकॉन ओ-रिंग
4)ऑपरेटिंग तापमान: -40°C ~ +105°C
5) ज्वलनशीलता और अनुपालन: UL 94 V-0, RoHS, REACH SVHC का पता नहीं चला
6)समाप्ति विकल्प: सोल्डर कप, डिप-सोल्डर (पीसीबी माउंट)
| तुलना आयाम | रीयूनियन M20 सीरीज | प्रीमियम यूरोपीय M20 ब्रांड | कम लागत वाला अनब्रांडेड M20 |
| इकाई मूल्य (MOQ 100 पीसी) | प्रतिस्पर्धी, मात्रा-स्तरीय | 3.5× – 4× अधिक | आगे की ओर निचला भाग |
| सत्यापित सतत धारा | 20ए (प्रति पिन, दस्तावेजित) | आमतौर पर 25ए (फाइन-प्रिंट व्युत्पन्न) | फुलाया हुआ, कोई परीक्षण साक्ष्य नहीं |
| IP67 वाटरप्रूफ | 100% उत्पादन बैच | बैच-परीक्षण (लेकिन प्रति बैच प्रलेखित नहीं) | कोई नहीं या झूठा दावा |
| विद्युत परीक्षण (हाई-पॉट और आईआर) | 100% प्रत्येक इकाई- परीक्षण डेटा लॉग किया गया | नमूना-आधारित (AQL 1.0) | यादृच्छिक या छोड़ दिया गया |
| पूर्ण पता लगाने की क्षमता (राल→समाप्त कनेक्टर) | ईआरपी-ट्रैक, 24 घंटे के भीतर पुनर्प्राप्ति योग्य | हाँ, लेकिन धीमी प्रतिक्रिया | कोई नहीं |
| लीड समय (मानक मात्रा) | 15-17 कार्य दिवस | 6-10 सप्ताह | अप्रत्याशित (2-20 सप्ताह) |
| अनुकूलन MOQ (केबल की लंबाई, रंग, अंकन) | 100 पीसी - लचीला | 500+ पीसी, उच्च इंजीनियरिंग शुल्क | पेशकश नहीं की गई या कोई गुणवत्ता नियंत्रण नहीं है |
| प्रमाणपत्र | आईएसओ 9001, 14001, 13485 | आमतौर पर ISO 9001 ही | आमतौर पर कोई नहीं |
वास्तविक फ़ील्ड इंस्टॉलेशन में रेटेड IP67/IP68 सीलिंग प्राप्त करने के लिए, इन सत्यापित प्रक्रियाओं का पालन करें:
| कदम | कार्रवाई | महत्वपूर्ण मूल्य/चेकप्वाइंट |
| 1 | कपलिंग नट को तब तक हाथ से कसें जब तक कि ओ-रिंग पैनल की सतह से संपर्क न कर ले। | दृश्य संपर्क की पुष्टि की गई. |
| 2 | कैलिब्रेटेड रिंच का उपयोग करके अंतिम टॉर्क लागू करें। | 1.0 - 1.2 एनएम (1.5 एनएम से अधिक न हो - ओवर-टॉर्क ओ-रिंग को विकृत करता है और सम्मिलन बल को बढ़ाता है)। |
| 3 | प्रवेश पर केबल मोड़ त्रिज्या सत्यापित करें। | ≥ 5× केबल बाहरी व्यास - तीव्र मोड़ संपर्कों को खींचते हैं और पीछे की सील को समझौता करते हैं। |
| 4 | बाहरी अभिविन्यास | केबल नीचे की ओर बाहर निकलें - कपलिंग नट इंटरफ़ेस पर पानी जमा होने से रोकता है। |
| 5 | ओ-रिंग निरीक्षण आवृत्ति | वार्षिक रूप से दैनिक धुलाई/खाद्य-प्रसंस्करण वातावरण के लिए; मानक इनडोर/आउटडोर औद्योगिक उपयोग के लिए हर 2-3 साल में। |
| प्रमाणीकरण/प्रोटोकॉल | प्रत्येक आदेश के साथ दायरा और साक्ष्य उपलब्ध कराया गया |
| आईएसओ 9001:2015 | पूर्ण क्यूएमएस - डिजाइन, उत्पादन, बिक्री के बाद। ऑडिट रिपोर्ट एनडीए पर उपलब्ध हैं। |
| आईएसओ 14001:2015 | पर्यावरण प्रबंधन - अपशिष्ट में कमी और RoHS/REACH अनुपालन का दस्तावेजीकरण। |
| आईएसओ 13485:2016 | चिकित्सा उपकरण (नैदानिक/निगरानी) के लिए लागू - कठोर परिवर्तन नियंत्रण और पता लगाने की क्षमता। |
| यूएल मान्यता | उत्तरी अमेरिका के लिए घटक-स्तरीय सुरक्षा - प्रत्येक आवास पर यूएल चिह्न। |
टॉर्क: 1.0 - 1.2 एनएम (हाथ से बैठने के बाद अंतिम कसना)।
0.8एनएम से नीचे: ओ-रिंग संपीड़न अपर्याप्त है - आईपी67 आईपी54 तक गिर जाता है (धूल से सुरक्षित लेकिन जलरोधक नहीं)। हमने अपने प्रयोगशाला परीक्षणों में 0.5 मीटर की गहराई पर 2 घंटे के भीतर पानी प्रवेश करते देखा है।
1.5 एनएम से ऊपर: फ़्लोरोसिलिकॉन ओ-रिंग थ्रेड क्लीयरेंस में फैल जाती है, जिससे स्थायी विरूपण होता है और संभोग बल में वृद्धि होती है। सील शुरू में IP67 को पास कर सकती है लेकिन थर्मल साइक्लिंग (विस्तार/संकुचन) के बाद विफल हो जाएगी।
सिफ़ारिश: प्रीसेट टॉर्क रिंच का उपयोग करें - हम इसे वॉल्यूम ऑर्डर के साथ सहायक उपकरण के रूप में आपूर्ति कर सकते हैं।
मानक नमूने: 3 कार्य दिवसों के भीतर 5-10 टुकड़े उपलब्ध (स्टॉक की अनुमति)।
छोटे-बैच के ऑर्डर (100-500 पीसी): ऑर्डर की पुष्टि से 12-15 कार्य दिवस।
बड़ी मात्रा (500+ पीसी): 18-20 कार्य दिवस, आंशिक शिपमेंट उपलब्ध है।
कस्टम केबल असेंबली (लंबाई, तार गेज, रंग कोडिंग): MOQ 100 टुकड़े - इंजीनियरिंग ड्राइंग अनुमोदन में 2-3 दिन लगते हैं, फिर 15 दिन का उत्पादन।
