The रीयूनियन M20 श्रृंखला प्लास्टिक वॉटरप्रूफ कनेक्टर इन तीनों को प्रदान करता है - IP67/IP68 वॉटरप्रूफ और 20A तक रेटेड गोल्ड-प्लेटेड पीतल संपर्कों के साथ एक हल्के, स्थिर-प्रदर्शन PA66 आवास का संयोजन। रीयूनियन की आईएसओ-प्रमाणित सुविधाओं द्वारा इन-हाउस डिज़ाइन और निर्मित, यह कनेक्टर परिवार उपकरण निर्माताओं, सिस्टम इंटीग्रेटर्स और रखरखाव इंजीनियरों को नमक-स्प्रे, रसायन और उच्च आर्द्रता वाले वातावरण में जंग-प्रवण धातु इंटरकनेक्ट का एक सिद्ध विकल्प प्रदान करता है।
रीयूनियन एक व्यापारिक कंपनी नहीं है - हम 15 वर्षों से अधिक सटीक मोल्डिंग और संपर्क इंजीनियरिंग अनुभव के साथ एक लंबवत एकीकृत निर्माता हैं। हमारा प्रत्येक बैचM20 श्रृंखला प्लास्टिक वॉटरप्रूफ कनेक्टर100% इलेक्ट्रिकल परीक्षण और वॉटरप्रूफ़ परीक्षण से गुज़रा है, पूर्ण पता लगाने की क्षमता के लिए परीक्षण रिकॉर्ड बनाए रखा गया है। जब आप रीयूनियन निर्दिष्ट करते हैं, तो आप एक भागीदार निर्दिष्ट करते हैं जो राल सुखाने से लेकर अंतिम असेंबली तक गुणवत्ता को नियंत्रित करता है - आईएसओ 9001:2015, आईएसओ 14001:2015, आईएसओ 13485:2016 और यूएल मान्यता द्वारा समर्थित।
The रीयूनियन M20 श्रृंखला प्लास्टिक वॉटरप्रूफ कनेक्टर एक थ्रेडेड सर्कुलर इंटरकनेक्ट है जो पर्याप्त बिजली वितरण (प्रति संपर्क 20 ए तक) और पर्यावरणीय लचीलापन दोनों की मांग करने वाले अनुप्रयोगों के लिए इंजीनियर किया गया है। इसके 20 मिमी कपलिंग इंटरफ़ेस में एक उच्च शक्ति वाला PA66 थर्मोप्लास्टिक हाउसिंग है जो किसी भी RAL/पैनटोन रंग में सीधे तैयार और ढाला गया है - कोई पेंट नहीं, कोई प्लेटिंग नहीं, कोई जंग नहीं। आवास स्वाभाविक रूप से जंग-रोधी और ऑक्सीकरण-रोधी है, जिसका ताप विक्षेपण तापमान 200°C से अधिक है, जो -40°C से +105°C तक विश्वसनीय प्रदर्शन सुनिश्चित करता है।

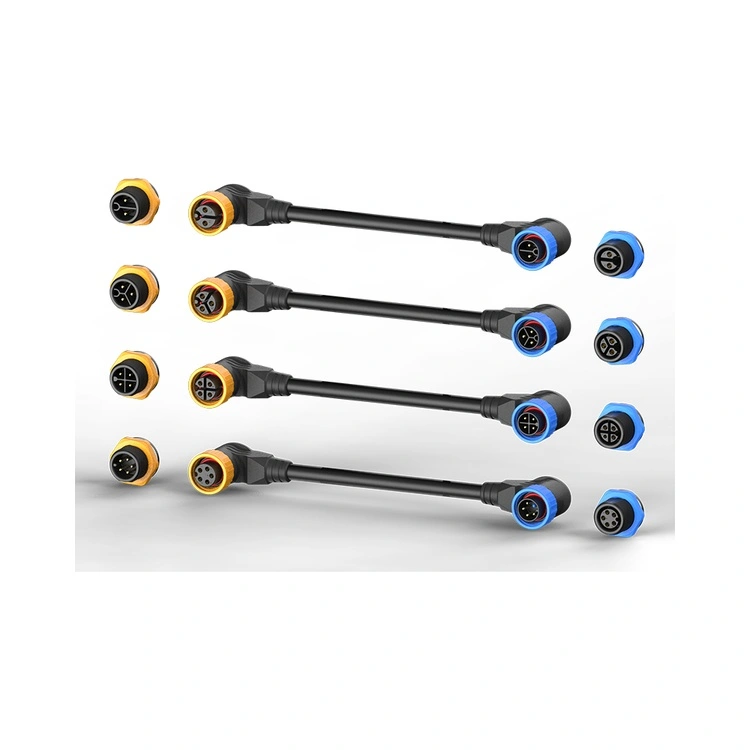

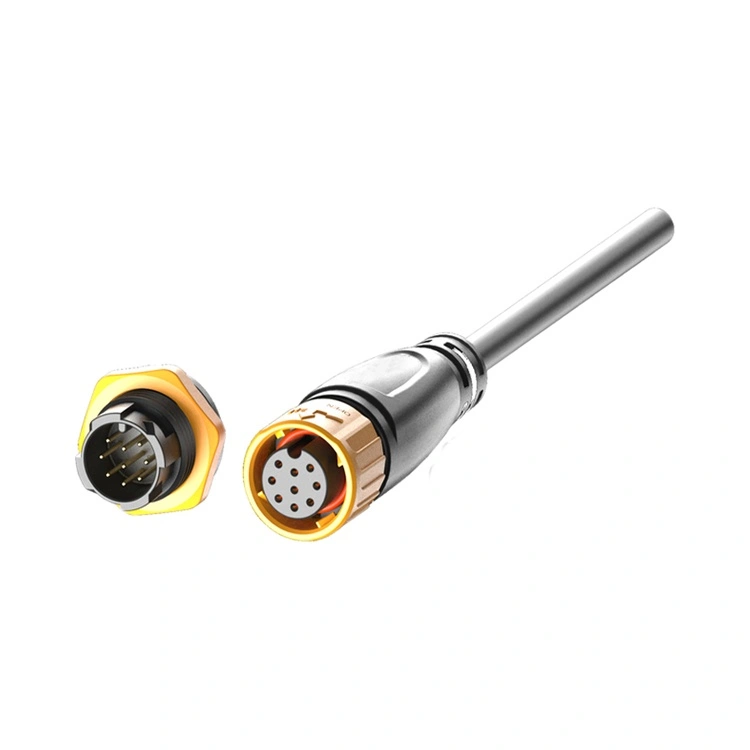

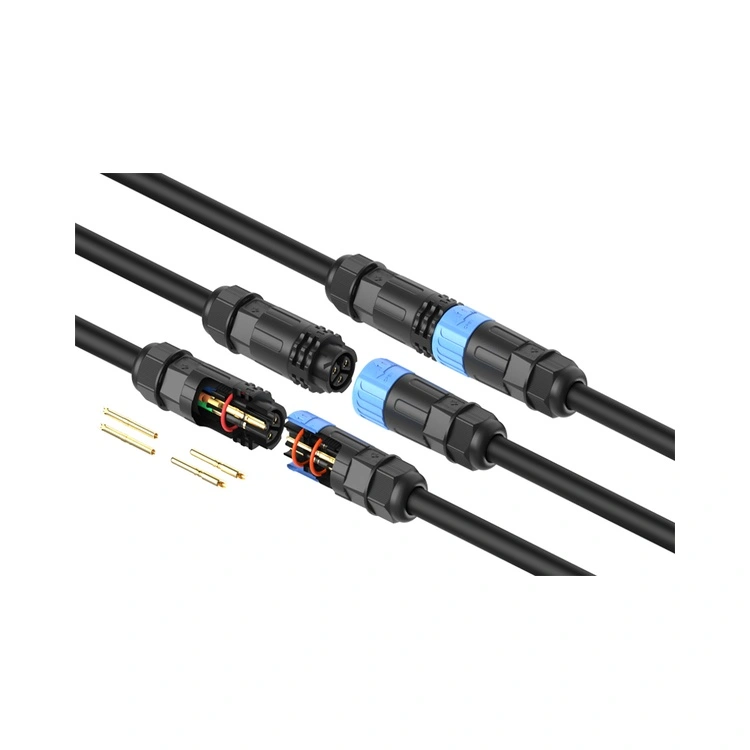

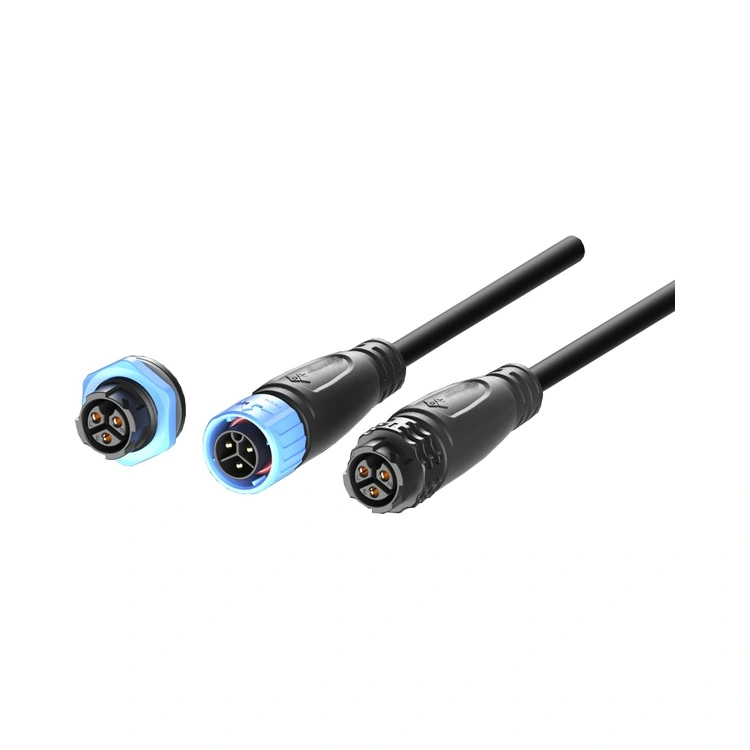

कनेक्टर 2- से 9-पिन पावर कॉन्फ़िगरेशन में उपलब्ध है, अधिकतम वर्तमान समर्थन 20A है, कनेक्टर पैनल प्रकार, केबल प्रकार और असेंबल प्रकार विकल्पों में उपलब्ध हैं। हम आपके लिए वायरिंग हार्नेस घटकों का एक पूरा सेट अनुकूलित कर सकते हैं। आप वायरिंग हार्नेस घटकों को स्वयं भी संसाधित कर सकते हैं।
| विशेषता | फ़ायदा | सत्यापन साक्ष्य |
| पीए66 आवास | कोई जंग नहीं, कोई ऑक्सीकरण नहीं - नमक स्प्रे (एएसटीएम बी117) और रासायनिक धुलाई वाले वातावरण में सिद्ध। | उत्कृष्ट संक्षारण प्रतिरोध |
| 60% तक वजन में कमी | पैनलों, केबलों और रोबोटिक हथियारों पर संरचनात्मक लोडिंग को कम करता है - स्थापना को सरल बनाता है और शिपिंग लागत को कम करता है। | तुलनीय ब्रास-शेल कनेक्टर्स के विरुद्ध बड़े पैमाने पर तुलना डेटा उपलब्ध है। |
| IP67 वाटरप्रूफ | 30 मिनट तक 1 मीटर की गहराई पर निरंतर विसर्जन को सहन करता है | बैच-नमूना विसर्जन परीक्षण। |
| 2~9पिन कॉन्फ़िगरेशन | 2,3,4,5,6,7,8,9पिन वैकल्पिक | मानक ऑफ-द-शेल्फ और कस्टम संपर्क-लोडिंग विकल्प। |
| सोना चढ़ाया हुआ पीतल संपर्क | कम संपर्क प्रतिरोध (≤3mΩ) और संक्षारण संरक्षण - आर्द्र, खारी हवा में प्रदर्शन बनाए रखता है। | प्रत्येक उत्पादन लॉट पर एक्सआरएफ द्वारा सत्यापित प्लेटिंग मोटाई। |
| थ्रेडेड लॉकिंग | कंपन-प्रतिरोधी मेटिंग-मशीनरी मूवमेंट, थर्मल साइक्लिंग और क्रेन संचालन से ढीलेपन को रोकता है। | लगातार टॉर्क प्रतिधारण के साथ ≥500 विशिष्ट संभोग के लिए चक्र-परीक्षण किया गया। |
| पैरामीटर | 2-पिन | 3-पिन | 4-पिन | 5-पिन | 6-पिन | 7-पिन | 8-पिन | 9-पिन |
| वेल्टेज रेटिंग | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| वर्तमान रेटिंग | 20ए | 20ए | 15ए | 15ए | 10ए | 5ए | 5ए | 5ए |
| तार अनुभाग (मिमी²) | 0.75-2.5 | 0.75-2.5 | 0.5-2.0 | 0.5-2.0 | 0.25–0.75 | 0.25–0.5 | 0.25–0.5 | 0.25-2.5 |
| विनिर्देश | विवरण |
| परिचालन तापमान | -40°C ~ +105°C |
| सुरक्षा रेटिंग (संयुक्त) | आईपी67/आईपी68 (1 मिनट, 30 मिनट) |
| आवास सामग्री | पीए66 |
| सामग्री से संपर्क करें | सोना चढ़ाया हुआ पीतल |
| संपर्क प्रतिरोध | ≤3mΩ |
| संभोग चक्र | ≥500 |
| वज़न | समकक्ष पीतल कनेक्टर्स की तुलना में ~60% हल्का |
| अनुपालन | RoHS, पहुंच, उल |
रीयूनियन के लिए पूरी तरह से एकीकृत उत्पादन लाइन संचालित करता हैM20 श्रृंखला प्लास्टिक वॉटरप्रूफ कनेक्टर, यह सुनिश्चित करते हुए कि प्रत्येक इकाई हमारे प्रकाशित विनिर्देशों को पूरा करती है। हमारी प्रक्रिया में शामिल हैं:
सामग्री का सूखना- PA66 को नमी से संबंधित मोल्डिंग दोषों को खत्म करने के लिए सटीक रूप से सुखाया जाता है।
अंतः क्षेपण ढलाई- ±0.02 मिमी सहनशीलता नियंत्रण के साथ स्वचालित प्रेस; रंग वर्णक को सीधे रेज़िन में जोड़ा जाता है—कोई द्वितीयक पेंटिंग नहीं।
मुद्रांकन एवं चढ़ाना से संपर्क करें- तांबे मिश्र धातु से उच्च गति मुद्रांकन; चयनात्मक सोना चढ़ाना।
केबल प्रोसेसिंग- स्वचालित कटिंग, स्ट्रिपिंग और टिनिंग के साथ इन-हाउस पीयूआर/पीवीसी एक्सट्रूज़न; कस्टम लंबाई 0.1 मी से 20 मी तक।
विधानसभा- टॉर्क-नियंत्रित फास्टनिंग (1.0-1.2Nm कपलिंग टॉर्क) के साथ अर्ध-स्वचालित लाइनें।
विद्युत परीक्षण- निरंतरता, इन्सुलेशन प्रतिरोध (≥5000MΩ), और ढांकता हुआ प्रतिरोध का 100% सत्यापन।
पर्यावरण नमूनाकरण- IP68 विसर्जन, यूवी स्थिरता (एएसटीएम जी155), और थर्मल चक्र के लिए बैच नमूनाकरण।
पैकेजिंग- शोषक के साथ विरोधी स्थैतिक वैक्यूम सीलिंग; ट्रेस करने योग्य बैच लेबल के साथ निर्यात-ग्रेड कार्टन।
रीयूनियन की इन-हाउस टूलींग और मोल्डिंग क्षमताएं तेजी से अनुकूलन की अनुमति देती हैंM20 श्रृंखला प्लास्टिक वॉटरप्रूफ कनेक्टर न्यूनतम ऑर्डर मात्रा के बिना जो आपको अतिरिक्त इन्वेंट्री में बंद कर देता है।
| अनुकूलन योग्य सुविधा | विकल्प उपलब्ध हैं |
| आवास का रंग | कोई भी आरएएल या पैनटोन-सीधे ढाला गया, कोई पेंटिंग नहीं |

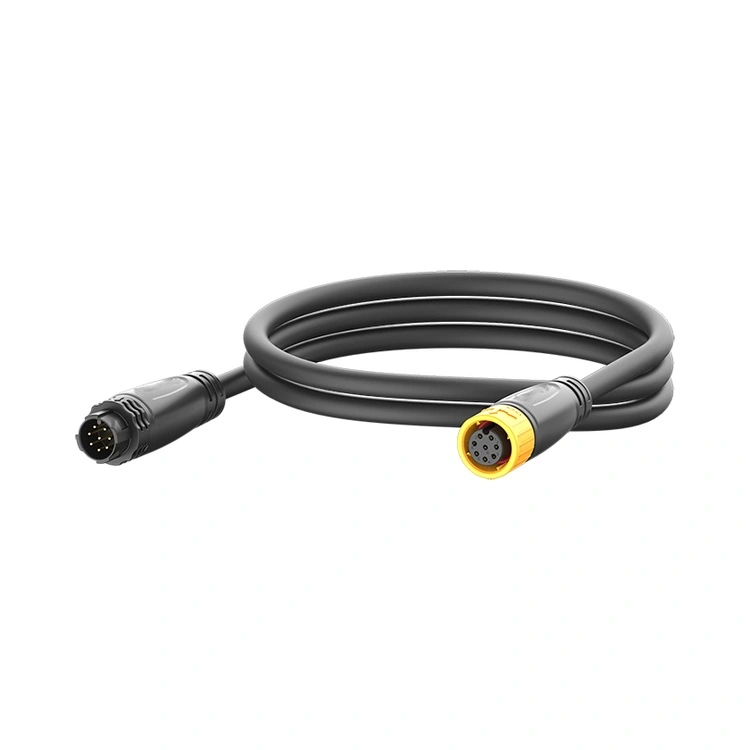

| केबल असेंबली | 0.1 मी से 20 मी; पुर (तेल/रसायन प्रतिरोधी) या पीवीसी जैकेट; सिंगल-एंडेड या डबल-एंडेड |
| कनेक्टर ओरिएंटेशन | सीधा या समकोण |
| संपर्क लोड हो रहा है | 2, 3, 4, 5, 6,7,8,9 पिन |
| केबल अंकन | सर्किट आईडी के लिए कस्टम प्रिंटिंग या हीट-सिकोड़ने वाले लेबल |
| पैकेजिंग | एंटी-स्टैटिक बैग, रील, या कस्टम-लेबल वाले कार्टन |
उच्च-मात्रा वाली परियोजनाओं के लिए, रीयूनियन की इंजीनियरिंग टीम कस्टम इंसर्ट लेआउट, कुंजीयन विकल्प या विशेष केबल ओवरमोल्ड का सह-विकास कर सकती है। कस्टम मोल्डेड रंगों के लिए लीड समय आमतौर पर 15-20 कार्य दिवस हैं; मानक कॉन्फ़िगरेशन 5-7 कार्य दिवसों में शिप हो जाते हैं।
रीयूनियन मान्यता प्राप्त वैश्विक निकायों के साथ सक्रिय प्रमाणीकरण बनाए रखता है। हम अनुरोध पर सत्यापन दस्तावेज़ प्रदान करते हैं।
| प्रमाणन | दायरा |
| आईएसओ 9001:2015 | गुणवत्ता प्रबंधन - डिज़ाइन, उत्पादन और बिक्री के बाद |
| आईएसओ 14001:2015 | पर्यावरण प्रबंधन - अपशिष्ट में कमी और टिकाऊ प्रथाएँ |
| आईएसओ 13485:2016 | चिकित्सा उपकरण गुणवत्ता प्रबंधन - निदान/निगरानी अनुप्रयोगों के लिए |
| यूएल मान्यता प्राप्त | उत्तरी अमेरिकी बाज़ारों के लिए घटक-स्तरीय सुरक्षा |
| RoHS और पहुंच | प्रतिबंधित पदार्थ अनुपालन - यूरोपीय संघ और वैश्विक मानक |
नहीं—वर्तमान रेटिंग संपर्क प्रणाली और वायर गेज द्वारा निर्धारित की जाती है, आवास से नहीं। PA66 सामग्री का ताप विक्षेपण तापमान 200°C से अधिक है, जो कनेक्टर की -40°C से +105°C ऑपरेटिंग रेंज से काफी ऊपर है। हम IEC 60512 के अनुसार तापमान-वृद्धि परीक्षण के माध्यम से प्रत्येक पिन कॉन्फ़िगरेशन को मान्य करते हैं। हमारी प्रयोगशाला में,M20 श्रृंखला प्लास्टिक वॉटरप्रूफ कनेक्टर धातु-शैल समकक्षों के समान सीमा के भीतर तापमान में वृद्धि दर्शाता है। प्रति संपर्क 30ए से अधिक के अनुप्रयोगों के लिए, हम अपनी एम25 श्रृंखला की अनुशंसा करते हैं।
PA66 आवास तेल, ग्रीस, क्षार और कई एसिड का प्रतिरोध करता है। विशिष्ट रासायनिक अनुकूलता के लिए, हम एक विस्तृत प्रतिरोध चार्ट प्रदान करते हैं। निरंतर विलायक, शीतलक, या ईंधन जोखिम वाले वातावरण के लिए, हम पीयूआर केबल विकल्प की अनुशंसा करते हैं - पीवीसी कुछ रासायनिक वातावरण में ख़राब हो सकता है। हमारी इंजीनियरिंग टीम आक्रामक रासायनिक अनुप्रयोगों के लिए निःशुल्क सामग्री चयन परामर्श प्रदान करती है।
हाँ—नमूना आदेश का स्वागत है। हम मानक पिन कॉन्फ़िगरेशन के साथ 5 संभोग जोड़े वाले मूल्यांकन किट प्रदान करते हैं। नमूना मूल्य निर्धारण हमारी बिक्री टीम के माध्यम से उपलब्ध है, मानक कॉन्फ़िगरेशन के लिए 5-7 कार्य दिवसों के नमूना लीड समय के साथ। कस्टम नमूनों के लिए, लीड समय 12-17 कार्य दिवस हैं।
