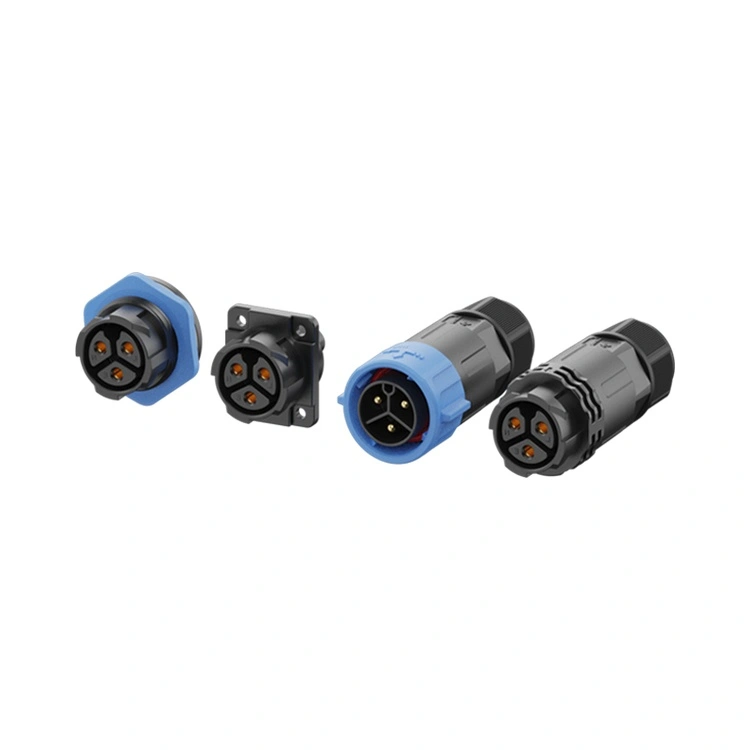

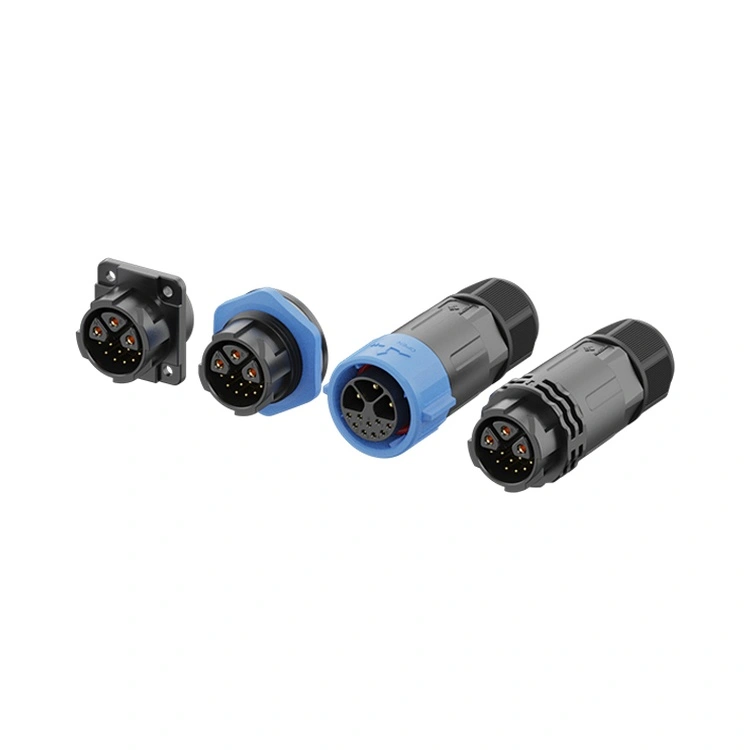

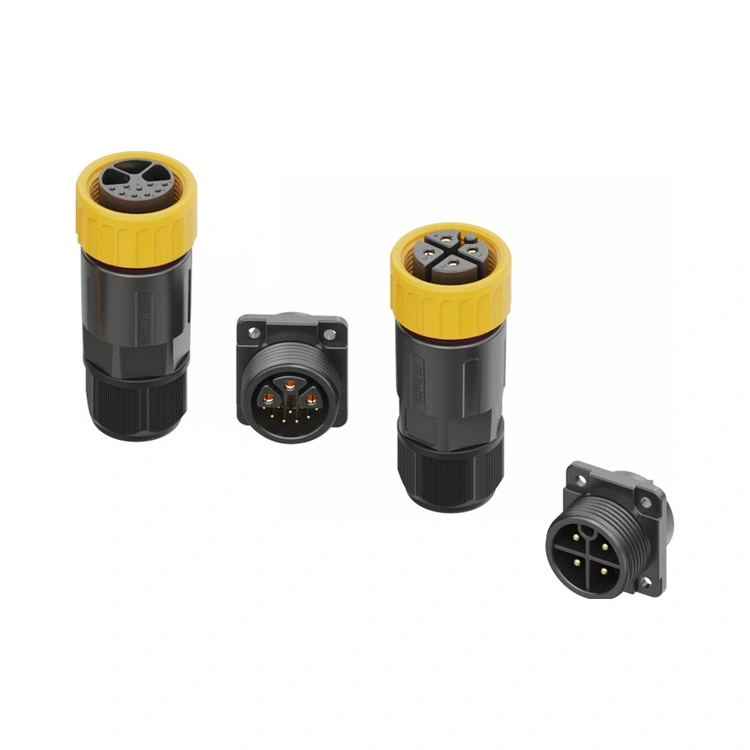

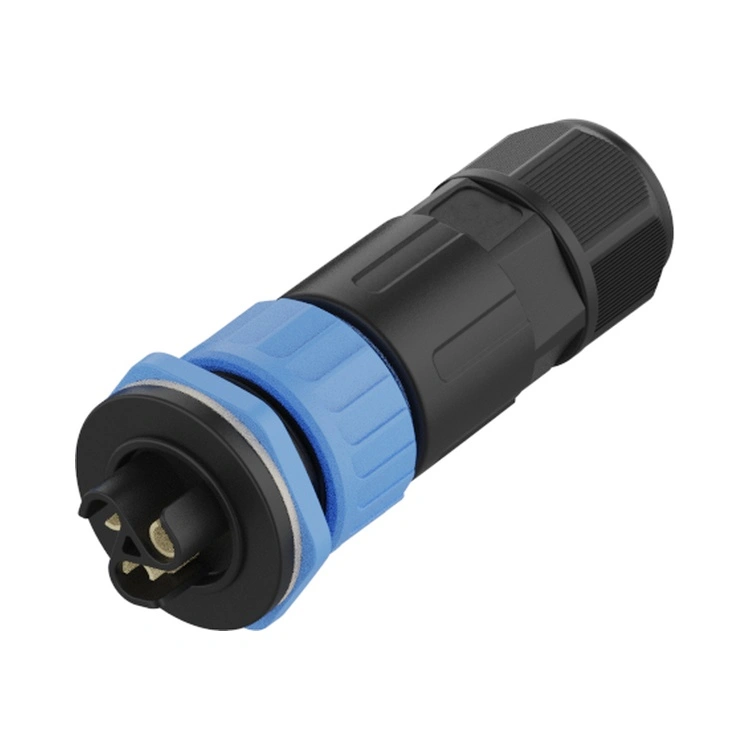

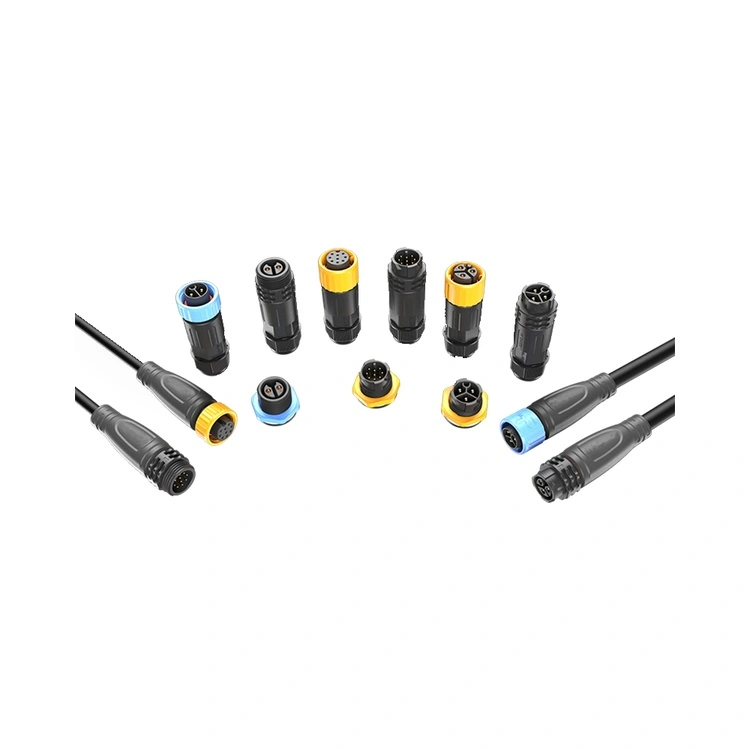

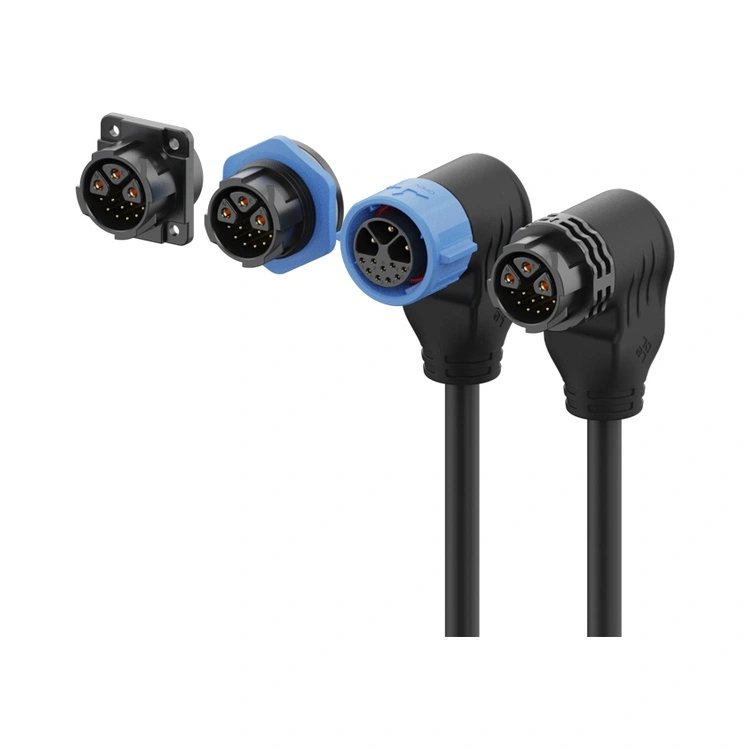

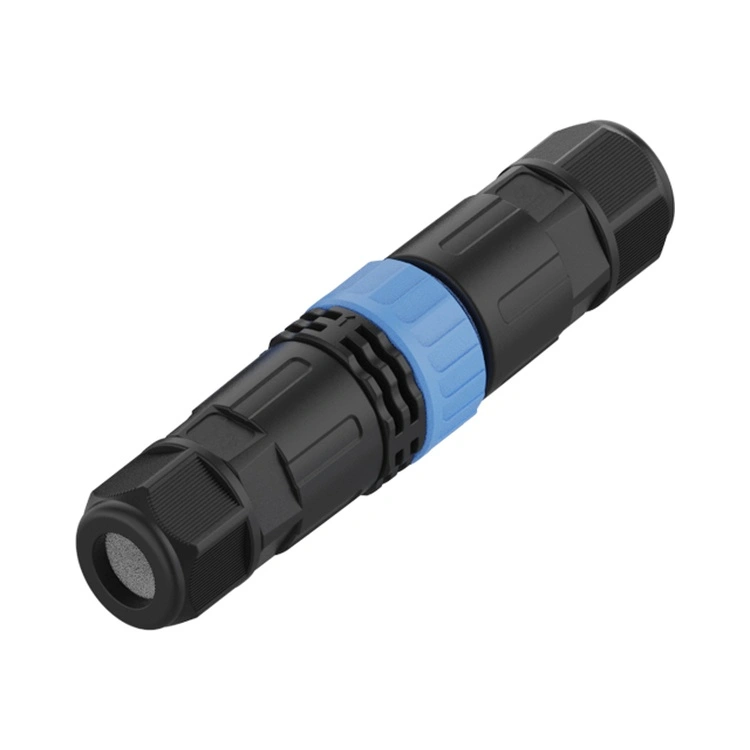

रीयूनियन M25 श्रृंखला एलईडी लाइट कनेक्टर 1,000W से ऊपर के फिक्स्चर के लिए बनाया गया है, जहां थर्मल साइक्लिंग (ΔT 145°C तक) और यांत्रिक झटके आमतौर पर मानक M20 समाधानों को ख़राब कर देते हैं। सामान्य प्रतियों के विपरीत, यह श्रृंखला प्रत्येक उत्पादन बैच को निम्न के अधीन करती है:
1)100% हिपोट और संपर्क प्रतिरोध परीक्षण
2)आईपी67 वॉटरप्रूफ परीक्षण - 1 मीटर गहराई, 30 मिनट, वीडियो रिकॉर्ड के साथ प्रलेखित
3)थर्मल शॉक सत्यापन - सील छूट के बिना -40°C से +105°C तक 500 चक्र
यह परीक्षण प्रोटोकॉल सीधे आउटडोर एलईडी सिस्टम में #1 विफलता मोड को संबोधित करता है: हवा से प्रेरित केबल स्विंग के कारण होने वाला माइक्रो-मोशन फ्रेटिंग जंग। थ्रेडेड लॉकिंग मैकेनिज्म (अनुशंसित टॉर्क 1.2-1.5Nm) 80N से ऊपर इंटरफ़ेस दबाव बनाए रखता है, 50 मीटर ऊंचे स्टेडियम मस्तूल पर लगाए जाने पर भी स्थिर संपर्क सुनिश्चित करता है।
| चयन मानदंड | रीयूनियन एम25 सीरीज एलईडी लाइट कनेक्टर | M20 सीरीज (कम क्षमता) | अनब्रांडेड M25 हमशक्ल |
| अधिकतम सतत धारा | 30ए (प्रति पावर पिन) | 30A (लेकिन 85°C पर 22A तक घट जाता है) | 30ए का दावा करें, लेकिन 25ए पर विफल रहता है (कोई थर्मल छवि रिपोर्ट नहीं) |
| हाइब्रिड पिन विकल्प | 3+2/3+5/3+9 पिन | केवल 2+2 (कस्टम MOQ 500+) | कोई नहीं - केवल शक्ति वाले गोले |
| IP67 वाटरप्रूफ | प्रत्येक बैच - विसर्जन-परीक्षण, तस्वीरें बरकरार रखी गईं | नमूना-आधारित (प्रति 1,000 पर 1) | प्रलेखित नहीं |
| केबल ओडी आवास | 6-12 मिमी (दस्ताने के अनुकूल गांठ) | 4-8मिमी | 5-10 मिमी (खराब तनाव राहत) |
| लीड समय (1,000 पीसी) | 15-20 दिन | 4-6 सप्ताह | अप्रत्याशित (अक्सर ड्रॉपशिप किया जाता है) |
| पता लगाने की क्षमता | ईआरपी बैच कोड → कच्चा माल प्रमाणपत्र | बैच स्तर | कोई नहीं |
अनुशंसा: किसी भी परियोजना के लिए रीयूनियन एम25 श्रृंखला एलईडी लाइट कनेक्टर निर्दिष्ट करें जहां आरओआई 3 वर्ष से अधिक है और अनियोजित डाउनटाइम लागत $2,000/घंटा से अधिक है (उदाहरण के लिए, हवाई अड्डे के एप्रन, सुरंग निकास प्रकाश व्यवस्था)।
| पैरामीटर | 2-पिन | 3-पिन | 4-पिन | 5-पिन | 6-पिन | 3+2-पिन | 3+5-पिन | 3+9-पिन |
| वेल्टेज रेटिंग | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| वर्तमान रेटिंग | 30ए | 30ए | 20ए | 20ए | 15ए | 20ए+10ए | 20ए+5ए | 20ए+5ए |
| तार अनुभाग | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5 मिमी² | 0.5-2.5 मिमी² | 0.25-1.5मिमी² | 0.25-2.5 मिमी² | 0.25-2.5 मिमी² | 0.25-2.5 मिमी² |
3+5 कॉन्फ़िगरेशन में 5 सिग्नल पिन स्वतंत्र रूप से 2.54 मिमी पिच के साथ परिरक्षित होते हैं, जो 250kHz पर >40dB क्रॉसस्टॉक क्षीणन प्रदान करते हैं - DMX512 RDM द्वि-दिशात्मक संचार के लिए महत्वपूर्ण। DALI-2 अनुप्रयोगों के लिए, 3+2 पिन वैरिएंट (2 सिग्नल तार) 30A पावर रेल को बनाए रखते हुए प्रति लूप 64 फिक्स्चर तक एड्रेसिंग का समर्थन करता है। विनिर्देशकों के लिए व्यावहारिक वायरिंग गाइड:
3+5 पिन: पिन 1-3 = एल1/एल2/एल3 (3-चरण, 20ए प्रत्येक); पिन 4-5 = DALI +/-; पिन 6-7 = डीएमएक्स डेटा+ / डेटा-; पिन 8 = डीएमएक्स सामान्य (शील्ड संदर्भ)।
3+2 पिन: पिन 1-3 = एल/एन/पीई (एकल-चरण 30ए या 3-चरण 20ए); पिन 4-5 = 0-10V डिमिंग या DALI।
यह हाइब्रिड आर्किटेक्चर 40% टर्मिनल-ब्लॉक स्प्लिसेस को खत्म करके फील्ड श्रम को कम करता है
उत्तर: उच्च-तापमान थर्मोप्लास्टिक इंसुलेटर (UL 94 V-0) -40°C (ISO 179 के अनुसार परीक्षण) पर प्रभाव शक्ति >6 kJ/m² बरकरार रखता है। सिलिकॉन ओ-रिंग 500 कोल्ड-स्टार्ट चक्रों के बाद <20% संपीड़न सेट बनाए रखता है।
मानक DALI-नियंत्रित परियोजनाओं के लिए, हम 3+2 कॉन्फ़िगरेशन की अनुशंसा करते हैं:
एलईडी ड्राइवर इनपुट के लिए 3 पावर पिन (प्रत्येक 20A)।
DALI डेटा के लिए 2 सिग्नल पिन (प्रत्येक 10A)।
यह उच्च-वाट क्षमता वाले ल्यूमिनेयरों के लिए पर्याप्त शक्ति प्रदान करता है और 300 मीटर तक की दूरी पर DALI संचार का समर्थन करता है। मल्टी-चैनल रंग नियंत्रण या एकीकृत सेंसर फीडबैक के लिए, 3+5 या 3+9 वेरिएंट चुनें। सभी कॉन्फ़िगरेशन DALI, DMX, 0-10V और RS-485 प्रोटोकॉल के लिए सिग्नल अखंडता बनाए रखते हैं।
