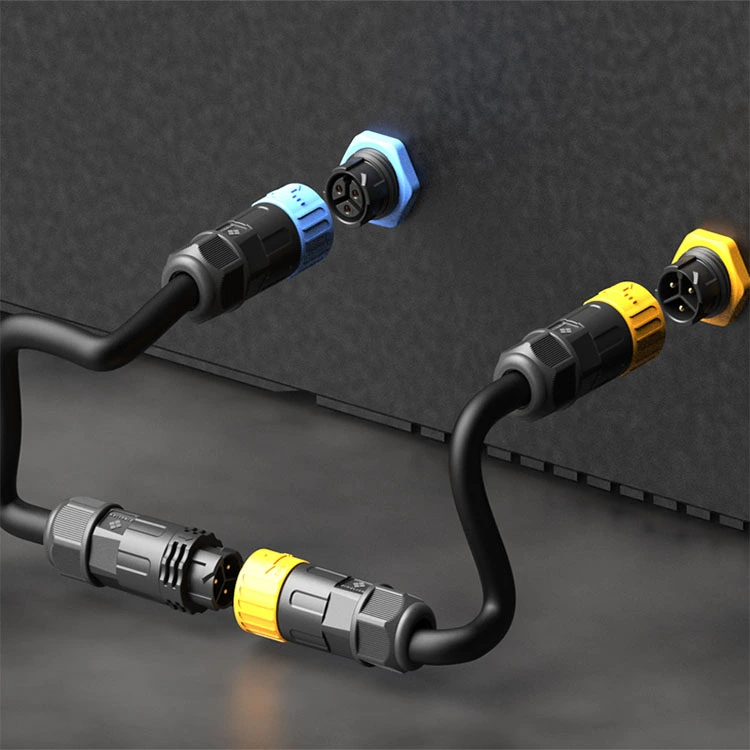

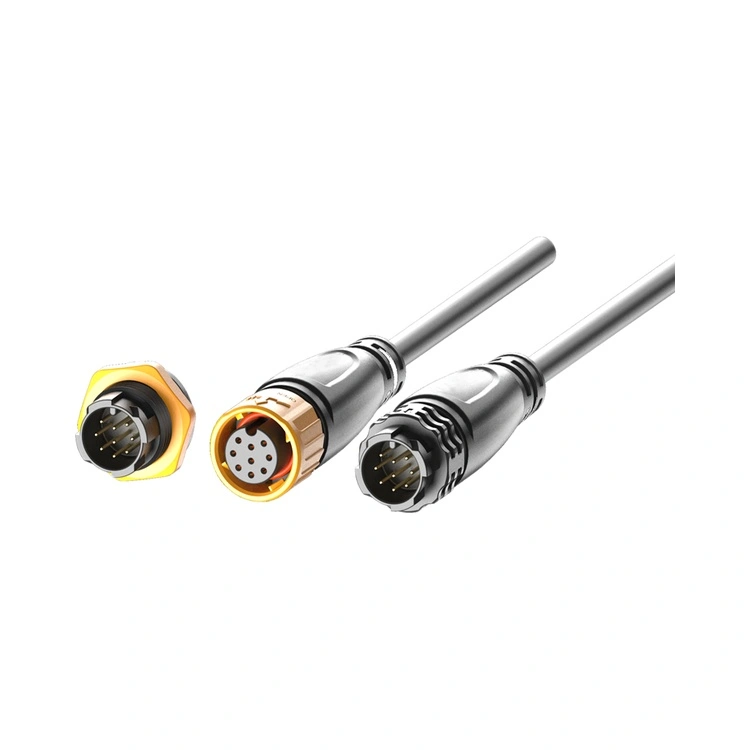

एम25 सीरीज वॉटरप्रूफ कनेक्टर एम-सीरीज परिवार के भीतर रीयूनियन का उच्चतम क्षमता वाला औद्योगिक इंटरकनेक्ट है, जो उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां पर्यावरण संरक्षण के साथ पर्याप्त बिजली वितरण होना चाहिए। यह थ्रेडेड सर्कुलर कनेक्टर IP67/IP68-रेटेड सीलिंग के साथ एक मजबूत 25 मिमी इंटरफ़ेस को जोड़ता है, जो इसे हेवी-ड्यूटी उपकरण, मोटर कनेक्शन, बिजली वितरण प्रणाली, ईवी चार्जिंग इंफ्रास्ट्रक्चर और नवीकरणीय ऊर्जा प्रतिष्ठानों के लिए उपयुक्त बनाता है जहां नमी, धूल और कंपन लगातार चुनौतियां हैं।

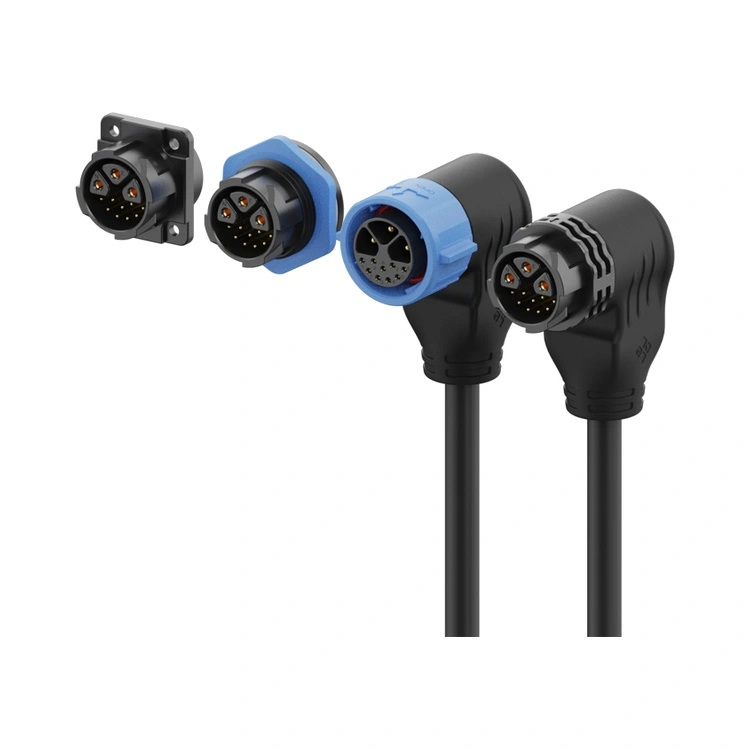

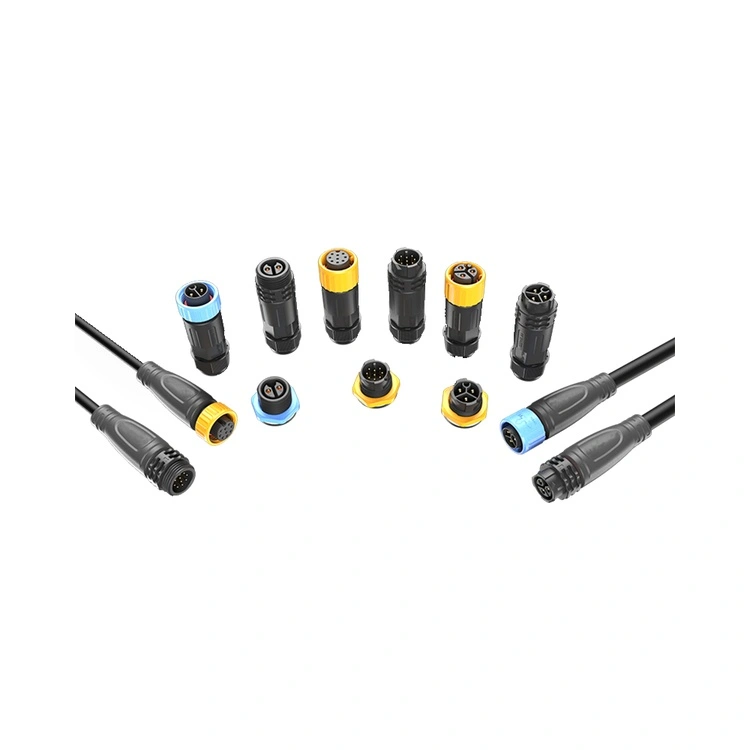

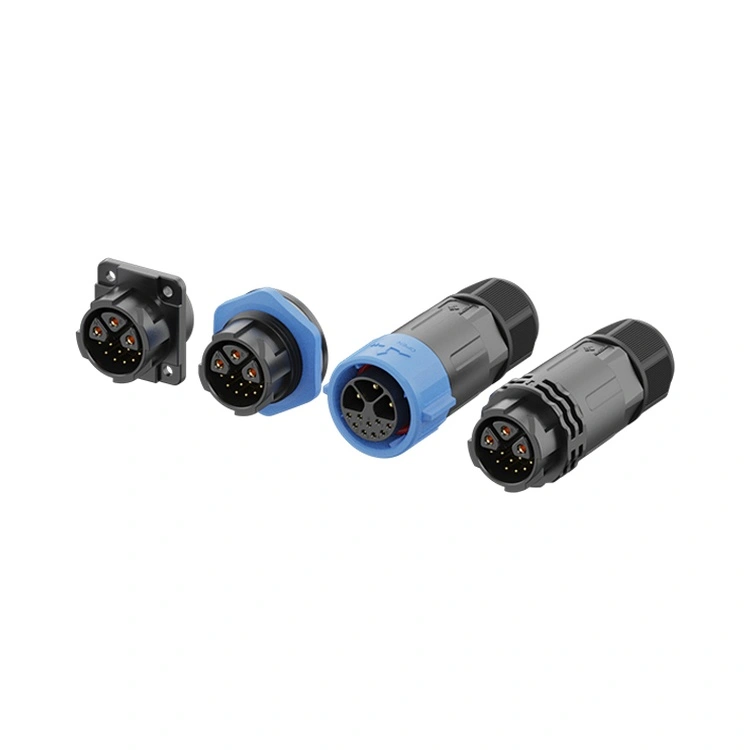

2- से 12-पिन कॉन्फ़िगरेशन में उपलब्ध है, जिसमें हाइब्रिड पावर-सिग्नल वेरिएंट 5, 3+9 पिन शामिल हैं जो एक ही आवास में कम-वोल्टेज सिग्नल संपर्कों के साथ उच्च-वर्तमान पावर संपर्कों को जोड़ते हैं, एम 25 श्रृंखला उच्च-शक्ति अनुप्रयोगों की एक विस्तृत श्रृंखला का समर्थन करती है।
संपर्कों को चयनात्मक सोना चढ़ाना के साथ पीतल से तैयार किया जाता है, जो सैकड़ों संभोग चक्रों में कम और स्थिर संपर्क प्रतिरोध बनाए रखता है। समर्थित किया जा सकने वाला अधिकतम करंट प्रति संपर्क 30A है।

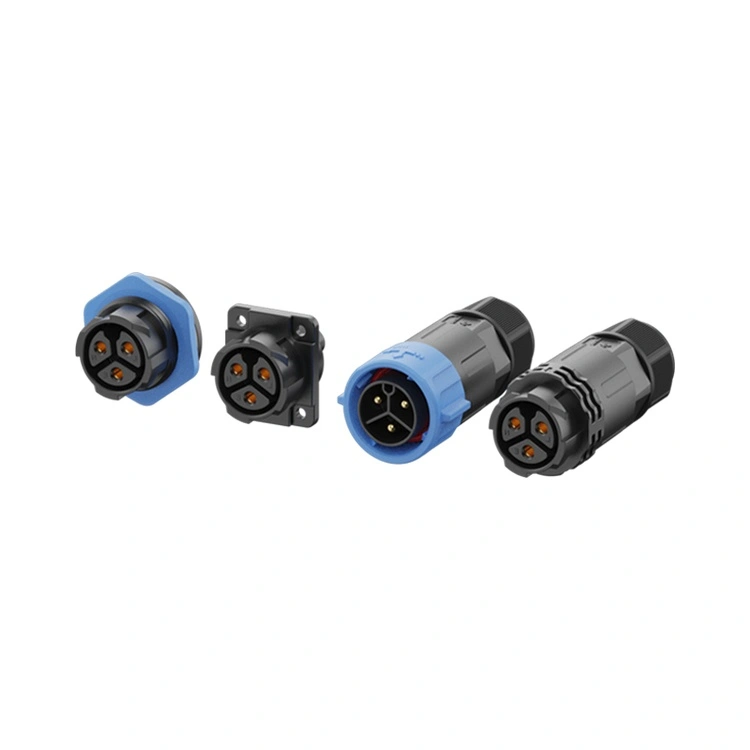

रीयूनियन एक लंबवत एकीकृत प्रक्रिया के माध्यम से M25 श्रृंखला का निर्माण करता है - सटीक मशीनिंग से स्वचालित असेंबली और 100% विद्युत परीक्षण तक। सोल्डर के साथ पैनल-माउंट और केबल-माउंट संस्करणों में उपलब्ध है।
| विशेषता | फ़ायदा |
| वर्तमान रेटिंग 30ए तक | एम-सीरीज़ में उच्चतम बिजली भार को संभालता है - भारी मोटर, ईवी चार्जर और औद्योगिक बिजली वितरण के लिए उपयुक्त। |
| IP67 वाटरप्रूफ | धूल, अस्थायी विसर्जन और विस्तारित विसर्जन को सहन करता है - बाहरी और धुलाई वाले वातावरण के लिए विश्वसनीय। |
| हाइब्रिड 3+2, 3+5, 3+9पिन विकल्प | एक कनेक्टर में हाई-करंट पावर पिन (20A तक) को लो-वोल्टेज सिग्नल पिन के साथ जोड़ता है - केबल की संख्या और पैनल स्पेस को कम करता है। |
| थ्रेडेड लॉकिंग तंत्र | कंपन-प्रतिरोधी मेटिंग-भारी मशीनरी की आवाजाही और थर्मल साइक्लिंग से ढीलेपन को रोकता है। |
| सोना चढ़ाया हुआ पीतल संपर्क | कम संपर्क प्रतिरोध (≤3mΩ) और संक्षारण संरक्षण - आर्द्र और बाहरी वातावरण में प्रदर्शन बनाए रखता है। |
| उच्च तापमान थर्मोप्लास्टिक इन्सुलेटर | -40°C से +105°C ऑपरेशन- अत्यधिक औद्योगिक और बाहरी तापमान स्थितियों को कवर करता है। |
| ऑल-प्लास्टिक हाउसिंग | उच्च तापमान वाली थर्मोप्लास्टिक सामग्री-कठोर वातावरण के लिए उपयुक्त |
| एकाधिक समाप्ति विकल्प | सोल्डर, डिप-सोल्ड-विभिन्न असेंबली विधियों के लिए अनुकूल। |
| पैरामीटर | 2-पिन | 3-पिन | 4-पिन | 5-पिन | 6-पिन | 3+2-पिन | 3+5-पिन | 3+9-पिन |
| वेल्टेज रेटिंग | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| वर्तमान रेटिंग | 30ए | 30ए | 20ए | 20ए | 15ए | 20ए+10ए | 20ए+5ए | 20ए+5ए |
| तार अनुभाग | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5 मिमी² | 0.5-2.5 मिमी² | 0.25-1.5मिमी² | 0.25-2.5 मिमी² | 0.25-2.5 मिमी² | 0.25-2.5 मिमी² |
परिचालन तापमान:-40°C ~ +105°C
सुरक्षा रेटिंग:IP65/IP67/IP68 (संयुक्त स्थिति)
आवास सामग्री:उच्च तापमान थर्माप्लास्टिक
संपर्क सामग्री:सोना चढ़ाया हुआ पीतल
संपर्क प्रतिरोध:≤3mΩ
संभोग चक्र:≥500
ज्वलनशीलता रेटिंग:यूएल 94 वी-0
सभी सामग्रियां RoHS अनुरूप हैं
| पहलू | रीयूनियन M25 सीरीज | प्रीमियम यूरोपीय M25 ब्रांड | कम लागत वाला अनब्रांडेड M25 |
| कीमत | वॉल्यूम-अनुकूल मूल्य निर्धारण | 3-4× अधिक | पहले से सस्ता |
| वर्तमान रेटिंग | 30A तक | 25A तक सामान्य | परिवर्तनशील, अक्सर अतिरंजित |
| हाइब्रिड विकल्प | 3+2, 3+5,3+9 - मानक | सीमित | पेश नहीं किया गया |
| IP67 सत्यापन | बैच विसर्जन-परीक्षण किया गया | बैच-परीक्षण किया गया | सत्यापित नहीं है |
| 100% विद्युत परीक्षण | प्रत्येक इकाई | नमूना आधारित | यादृच्छिक या कोई नहीं |
| सोना चढ़ाना | मानक | ≥0.2-0.4µm | पतला या कोई नहीं |
| पता लगाने की क्षमता | राल से तैयार कनेक्टर तक ईआरपी का पता लगाया जा सकता है | हाँ | कोई नहीं |
| समय सीमा | 12-15 दिन | 4-8 सप्ताह | अप्रत्याशित |
| अनुकूलन MOQ | निम्न (100 टुकड़े) | उच्च (500+) | पेश नहीं किया गया |
| तकनीकी समर्थन | 10-व्यक्ति इंजीनियरिंग टीम से 24 घंटे की प्रतिक्रिया | अच्छा लेकिन धीमा | सीमित |
| आईएसओ प्रमाणपत्र | 9001, 14001, 13485 | आमतौर पर 9001 | आमतौर पर कोई नहीं |
पुनर्मिलन लाभ: आपको प्रलेखित IP67 सीलिंग, हाइब्रिड पावर-सिग्नल कॉन्फ़िगरेशन और 30A तक की वर्तमान रेटिंग प्राप्त होती है - यह सब यूरोपीय ब्रांडों की प्रीमियम लागत के बिना, लागत प्रभावी मूल्य निर्धारण पर।
| प्रमाणन | दायरा |
| आईएसओ 9001:2015 | गुणवत्ता प्रबंधन-डिजाइन, उत्पादन और बिक्री के बाद सेवा। |
| आईएसओ 14001:2015 | पर्यावरण प्रबंधन-सत्यापित अपशिष्ट कटौती और टिकाऊ प्रथाएँ। |
| आईएसओ 13485:2016 | चिकित्सा उपकरण गुणवत्ता प्रबंधन-नैदानिक या निगरानी उपकरण में उपयोग किए जाने वाले M25 के लिए लागू। |
| यूएल मान्यता प्राप्त | उत्तरी अमेरिकी बाज़ारों के लिए घटक-स्तरीय सुरक्षा प्रमाणन। |
| RoHS | खतरनाक पदार्थों पर प्रतिबंध-यूरोपीय संघ के निर्देशों का अनुपालन। |
| सोच-विचार | एम20 | एम25 |
| अधिकतम धारा | 20ए | 30ए |
| यांत्रिक मजबूती | मानक | अधिक मजबूत—बड़ा खोल, मोटी दीवारें |
| केबल क्षमता | 2.0 मिमी² तक | 4.0 मिमी² तक |
| पैनल स्पेस | अधिक कॉम्पेक्ट | बड़े कटआउट की आवश्यकता है |
| हाइब्रिड विकल्प | नहीं | 3+2, 3+5,3+9 |
M25 तब चुनें जब:
हेवी-ड्यूटी अनुप्रयोगों के लिए आपको अधिकतम यांत्रिक मजबूती की आवश्यकता होती है।
आपके एप्लिकेशन में बड़े केबल या उच्च यांत्रिक तनाव शामिल हैं।
दस्ताने पहने हाथों से आसानी से संभालने के लिए आपको सबसे बड़े खोल की आवश्यकता होती है।
आपका पैनल स्थान बड़े 25 मिमी कटआउट की अनुमति देता है।
जब M20 चुनें पैनल स्थान सीमित है या एप्लिकेशन को अतिरिक्त यांत्रिक मजबूती की आवश्यकता नहीं है।
हां—एम25 श्रृंखला ईवी चार्जिंग बुनियादी ढांचे के लिए उपयुक्त है, विशेष रूप से:
एसी चार्जिंग स्टेशन.
ऑन-बोर्ड चार्जर (मध्यम डीसी धाराएं)।
बैटरी प्रबंधन प्रणाली इंटरफेस (पावर + सिग्नल)।
M25 की 30A वर्तमान रेटिंग, IP67 सीलिंग और हाइब्रिड पावर-सिग्नल कॉन्फ़िगरेशन इसे कई EV चार्जिंग अनुप्रयोगों के लिए एक व्यावहारिक विकल्प बनाते हैं। डीसी फास्ट चार्जिंग (100ए+) के लिए, हम विशेष रूप से उच्च-वर्तमान डीसी अनुप्रयोगों के लिए डिज़ाइन किए गए बड़े औद्योगिक कनेक्टरों की अनुशंसा करते हैं।
IP67 सीलिंग को प्राप्त करने और बनाए रखने के लिए, रीयूनियन अनुशंसा करता है:
संभोग टोक़ - कपलिंग नट को हाथ से तब तक कसें जब तक कि ओ-रिंग पैनल की सतह से संपर्क न कर ले, फिर टॉर्क रिंच का उपयोग करके 1.2-1.5Nm का अतिरिक्त टॉर्क लगाएं। 1.8Nm से अधिक न हो.
ओ-रिंग निरीक्षण - यदि विकृति, दरार या सख्त होना दिखाई दे तो ओ-रिंग को बदल दें।
प्रतिस्थापन कार्यक्रम - मांग वाले अनुप्रयोगों (दैनिक वाशडाउन, आउटडोर एक्सपोज़र) के लिए, ओ-रिंग्स को सालाना बदलें। मानक औद्योगिक वातावरण के लिए, हर 2-3 साल में।
केबल मोड़ त्रिज्या- कनेक्टर प्रविष्टि पर न्यूनतम 5× केबल व्यास बनाए रखें।
केबल ओरिएंटेशन- आउटडोर/वॉशडाउन अनुप्रयोगों के लिए, सील इंटरफ़ेस के पास तरल जमाव को रोकने के लिए केबल निकास को नीचे की ओर उन्मुख करें।
