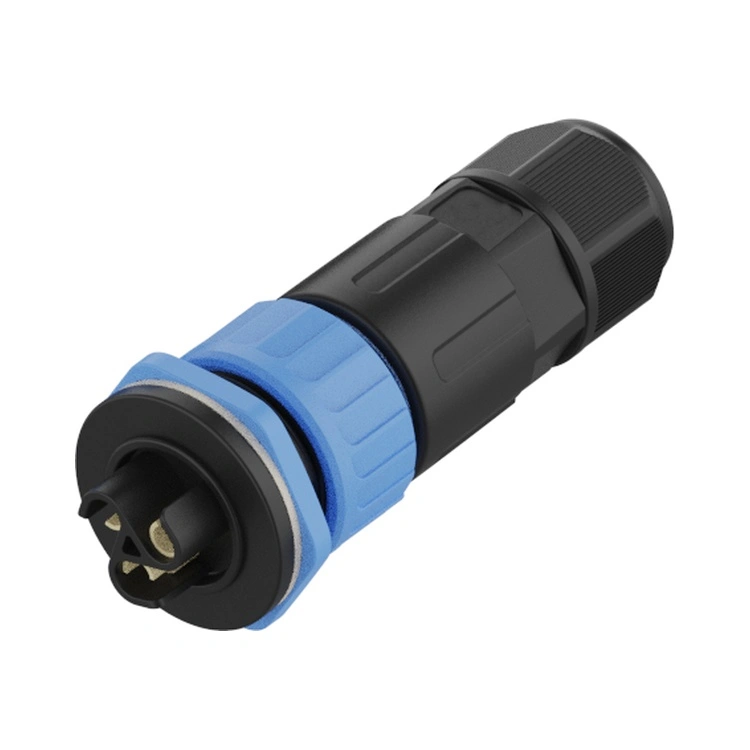

एम25 सीरीज प्लास्टिक वॉटरप्रूफ कनेक्टर रीयूनियन का प्रमुख उच्च-वर्तमान संक्षारण प्रतिरोधी इंटरकनेक्ट है, जो उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां पर्याप्त बिजली वितरण (30 ए तक) आक्रामक पर्यावरणीय परिस्थितियों के साथ मौजूद होना चाहिए। यह थ्रेडेड सर्कुलर कनेक्टर आईपी67/आईपी68 वॉटरप्रूफ और उच्च शक्ति वाले पीए66 थर्मोप्लास्टिक हाउसिंग के साथ एक मजबूत 25 मिमी इंटरफ़ेस को जोड़ता है जो स्वाभाविक रूप से संक्षारण-प्रूफ है - कोई जंग नहीं, कोई ऑक्सीकरण नहीं, और कोई प्लेटिंग गिरावट नहीं।
हाइब्रिड पावर-सिग्नल वेरिएंट सहित 2- से 12-पिन कॉन्फ़िगरेशन में उपलब्ध है
, M25 श्रृंखला एक ही कनेक्टर के भीतर उच्च-वर्तमान बिजली वितरण (20A तक) और कम-वोल्टेज नियंत्रण सिग्नल दोनों का समर्थन करती है।
सैकड़ों चक्रों में लगातार मेटिंग विश्वसनीयता सुनिश्चित करने के लिए थ्रेडेड लॉकिंग तंत्र, जबकि कम संपर्क प्रतिरोध बनाए रखने के लिए चयनात्मक सोना चढ़ाना के साथ संपर्कों को पीतल से तैयार किया जाता है। रीयूनियन एक लंबवत एकीकृत प्रक्रिया के माध्यम से एम25 प्लास्टिक श्रृंखला का निर्माण करता है - सटीक इंजेक्शन मोल्डिंग से स्वचालित असेंबली और 100% विद्युत परीक्षण तक।
| विशेषता | फ़ायदा |
| संक्षारणरोधी PA66 आवास | कोई जंग नहीं, कोई ऑक्सीकरण नहीं - नमक स्प्रे, समुद्री और रासायनिक-उजागर वातावरण के लिए डिज़ाइन किया गया। |
| 60% तक वजन में कमी | पीतल के समकक्षों की तुलना में काफी हल्का - उपकरण और बढ़ते ब्रैकेट पर संरचनात्मक लोडिंग को कम करता है। |
| वर्तमान रेटिंग 30ए तक | एम-सीरीज़ में उच्चतम बिजली भार को संभालता है - भारी मोटर, ईवी चार्जर और बिजली वितरण के लिए उपयुक्त। |
| IP67/IP68 वाटरप्रूफ | निरंतर विसर्जन को सहन करता है - अपतटीय, तटीय और बाढ़-प्रवण प्रतिष्ठानों के लिए विश्वसनीय। |

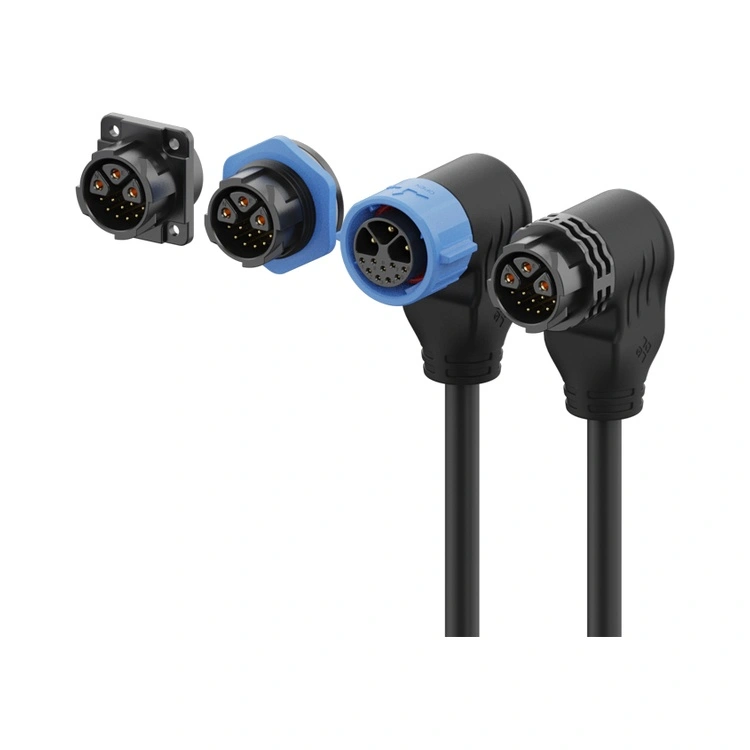

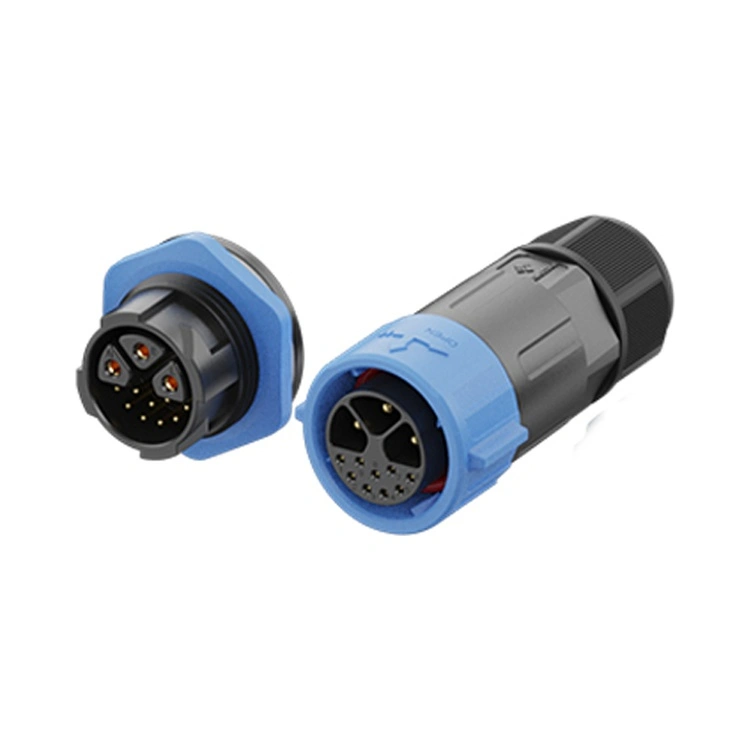

| हाइब्रिड 3+2, 3+5, 3+9 कॉन्फ़िगरेशन | 3 उच्च-वर्तमान पावर पिन (20A तक) को 2 या 5 या 9 सिग्नल पिन के साथ जोड़ता है - केबल गिनती और पैनल स्थान को कम करता है। |
| सोना चढ़ाया हुआ पीतल संपर्क | कम संपर्क प्रतिरोध (≤3mΩ) और संक्षारण संरक्षण-आर्द्र वातावरण में प्रदर्शन बनाए रखता है। |
| थ्रेडेड लॉकिंग | कंपन-प्रतिरोधी मेटिंग-भारी मशीनरी की आवाजाही और थर्मल साइक्लिंग से ढीलेपन को रोकता है। |
| -40°C से +105°C ऑपरेशन | विस्तृत तापमान सीमा अत्यधिक औद्योगिक, समुद्री और बाहरी स्थितियों को कवर करती है। |
| पैरामीटर | 2-पिन | 3-पिन | 4-पिन | 5-पिन | 6-पिन | 3+2-पिन | 3+5-पिन | 3+9-पिन |
| वेल्टेज रेटिंग | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| वर्तमान रेटिंग | 30ए | 30ए | 20ए | 20ए | 15ए | 20ए+10ए | 20ए+5ए | 20ए+5ए |
| तार अनुभाग | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5 मिमी² | 0.5-2.5 मिमी² | 0.25-1.5मिमी² | 0.25-2.5 मिमी² | 0.25-2.5 मिमी² | 0.25-2.5 मिमी² |
परिचालन तापमान:-40°C ~ +105°C
सुरक्षा रेटिंग:IP65/IP67/IP68 (संयुक्त स्थिति)
आवास सामग्री:पीए66
संपर्क सामग्री:सोना चढ़ाया हुआ पीतल
संपर्क प्रतिरोध:≤3mΩ
संभोग चक्र:≥500
वज़न:तुलनीय पीतल कनेक्टर्स की तुलना में लगभग 60% हल्का
ज्वलनशीलता रेटिंग:यूएल 94 वी-0
सभी सामग्रियां RoHS अनुरूप हैं
| पहलू | रीयूनियन M25 प्लास्टिक श्रृंखला | धातु M25 कनेक्टर्स | प्रीमियम प्लास्टिक कनेक्टर ब्रांड |
| संक्षारण प्रतिरोध | बहुत बढ़िया - पीए66 | प्लेटिंग पर निर्भर - नमक स्प्रे में जंग का खतरा | चर |
| वज़न | 60% तक हल्का | भारी - तनाव बढ़ता है | रीयूनियन के समान |
| कीमत | वॉल्यूम-अनुकूल मूल्य निर्धारण | 3-4× अधिक | 2-3× अधिक |
| वर्तमान रेटिंग | 30A तक | 30A तक | आमतौर पर कम |
| हाइब्रिड विकल्प | 3+2, 3+5, 3+9पिन | सीमित | सीमित |
| 100% विद्युत परीक्षण | प्रत्येक इकाई | नमूना आधारित | नमूना आधारित |
| पता लगाने की क्षमता | ईआरपी का पता लगाया जा सकता है | हाँ | हाँ |
| समय सीमा | 15-17 दिन | 4-8 सप्ताह | 4-6 सप्ताह |
| अनुकूलन MOQ | निम्न (100 टुकड़े) | उच्च (500+) | उच्च (500+) |
| आईएसओ प्रमाणपत्र | 9001, 14001, 13485 | आमतौर पर 9001 | आमतौर पर 9001 |
| प्रमाणन | दायरा |
| आईएसओ 9001:2015 | गुणवत्ता प्रबंधन-डिजाइन, उत्पादन और बिक्री के बाद सेवा। |
| आईएसओ 14001:2015 | पर्यावरण प्रबंधन-सत्यापित अपशिष्ट कटौती और टिकाऊ प्रथाएँ। |
| आईएसओ 13485:2016 | चिकित्सा उपकरण गुणवत्ता प्रबंधन-नैदानिक या निगरानी उपकरण में उपयोग किए जाने वाले M25 के लिए लागू। |
| यूएल मान्यता प्राप्त | उत्तरी अमेरिकी बाज़ारों के लिए घटक-स्तरीय सुरक्षा प्रमाणन। |
| RoHS | खतरनाक पदार्थों पर प्रतिबंध-यूरोपीय संघ के निर्देशों का अनुपालन। |
रीयूनियन की M25 प्लास्टिक कनेक्टर उत्पादन लाइन सख्त प्रक्रिया नियंत्रण के तहत संचालित होती है। IP67 वॉटरप्रूफ को प्रत्येक उत्पादन बैच पर वास्तविक विसर्जन परीक्षण (1 मी, 30 मिनट) के माध्यम से सत्यापित किया जाता है। प्रत्येक बैच के लिए परीक्षण रिकॉर्ड, सामग्री प्रमाणपत्र और निरीक्षण रिपोर्ट बरकरार रखी जाती हैं।
M25 प्लास्टिक कनेक्टर की वर्तमान रेटिंग संपर्क प्रणाली और वायर गेज द्वारा निर्धारित की जाती है, न कि आवास सामग्री द्वारा। PA66 हाउसिंग एक उच्च तापमान वाला थर्मोप्लास्टिक है जिसका ताप विक्षेपण तापमान 200°C से अधिक है - जो कि कनेक्टर की ऑपरेटिंग रेंज -40°C से +105°C से काफी ऊपर है। संपर्क स्वयं सोने की परत के साथ पीतल के होते हैं, और वर्तमान रेटिंग (30A तक) को IEC 60512 के अनुसार तापमान-वृद्धि परीक्षण के माध्यम से मान्य किया जाता है। हमारे परीक्षण में, रेटेड वर्तमान में M25 प्लास्टिक कनेक्टर का तापमान वृद्धि समकक्ष धातु कनेक्टर के समान सीमा के भीतर है। आवास की निचली तापीय चालकता की भरपाई अनुकूलित इन्सुलेटर ज्यामिति और संपर्क डिज़ाइन द्वारा की जाती है जो केबल कंडक्टर और पैनल इंटरफ़ेस के माध्यम से गर्मी को प्रभावी ढंग से नष्ट कर देती है।
हाँ—M25 प्लास्टिक कनेक्टर EV चार्जिंग अनुप्रयोगों के लिए उपयुक्त है, विशेष रूप से:
तटीय या उच्च आर्द्रता वाले स्थानों पर एसी चार्जिंग स्टेशन स्थापित किए गए।
ऑन-बोर्ड चार्जरों को संक्षारण-प्रतिरोधी इंटरकनेक्ट की आवश्यकता होती है।
बैटरी प्रबंधन इंटरफ़ेस शक्ति और सिग्नल का संयोजन करता है।
PA66 हाउसिंग के संक्षारण-रोधी गुण तटीय क्षेत्रों (नमक स्प्रे), शहरी वातावरण (सर्दियों में सड़क नमक), या औद्योगिक क्षेत्रों (रासायनिक जोखिम) में स्थापित ईवी चार्जर्स के लिए विशेष रूप से मूल्यवान हैं। IP68 सीलिंग बारिश और धुलाई से बचाती है। DC फास्ट चार्जिंग (100A+) के लिए, हम विशेष रूप से उच्च-वर्तमान DC अनुप्रयोगों के लिए डिज़ाइन किए गए बड़े औद्योगिक कनेक्टरों की अनुशंसा करते हैं।
