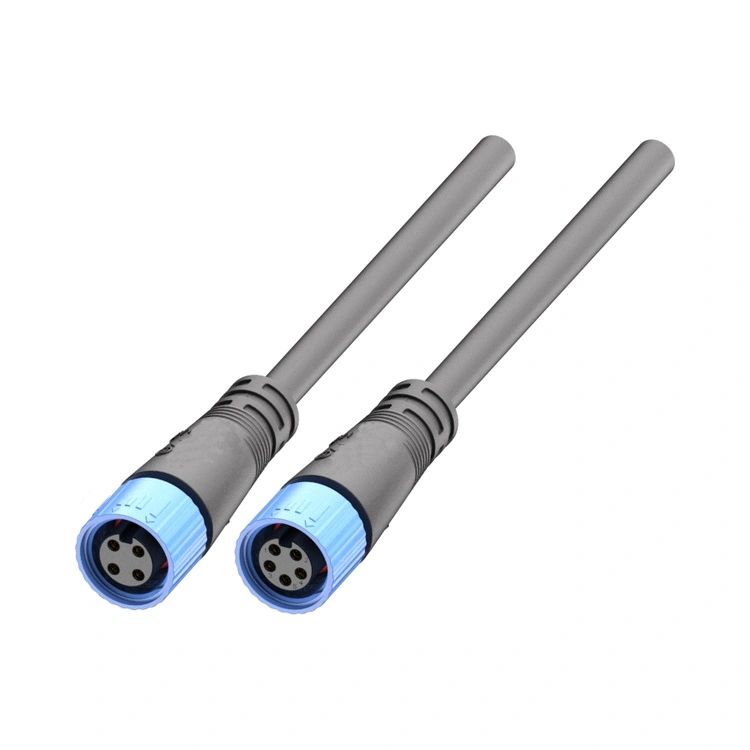

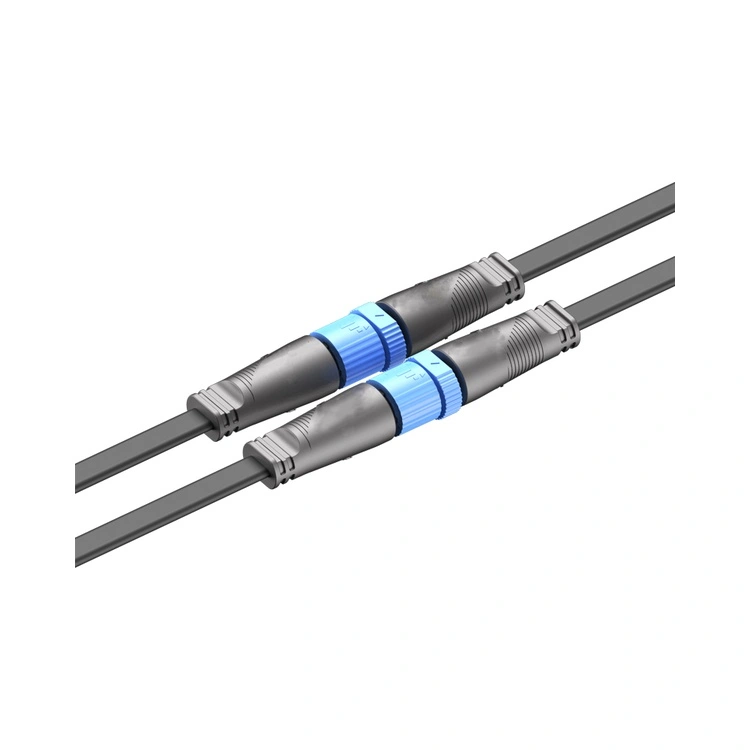

The M15 श्रृंखला वॉटरप्रूफ कनेक्टर यह महज एक थ्रेडेड सर्कुलर इंटरफ़ेस नहीं है; यह हाई-पावर एलईडी सिस्टम के लिए रीयूनियन का समर्पित सुरक्षा अवरोध है जहां अंतरिक्ष की कमी चरम मौसम के जोखिम को पूरा करती है। जबकि मानक M12 विकल्प कम-वर्तमान सिग्नल को संभालते हैं, यह 15 मिमी प्लेटफ़ॉर्म 16-20AWG कंडक्टरों को समायोजित करता है जो 10A प्रति पिन तक ले जाते हैं - जो वास्तुशिल्प और बुनियादी ढांचा परियोजनाओं में आधुनिक 500W+ एलईडी इंजन चलाने के लिए महत्वपूर्ण है।
अद्वितीय इंजीनियरिंग विभेदक: टाइप-डिज़ाइन आवास एकीकृत होता हैमल्टी-कोर आंतरिक विभाजन-भौतिक बाधाएं जो एक ही शेल के भीतर बिजली और सिग्नल लेन को अलग करती हैं। वास्तविक दुनिया के इंस्टॉलेशन में (उदाहरण के लिए, 24/7 ऑपरेशन के साथ टनल लाइटिंग), यह विभाजन विनाशकारी शॉर्ट सर्किट को रोकता है यदि व्यक्तिगत तार इन्सुलेशन कंपन के खिलाफ खराब हो जाता है, एक विफलता मोड जिसे अक्सर सामान्य परिपत्र कनेक्टर द्वारा अनदेखा किया जाता है।

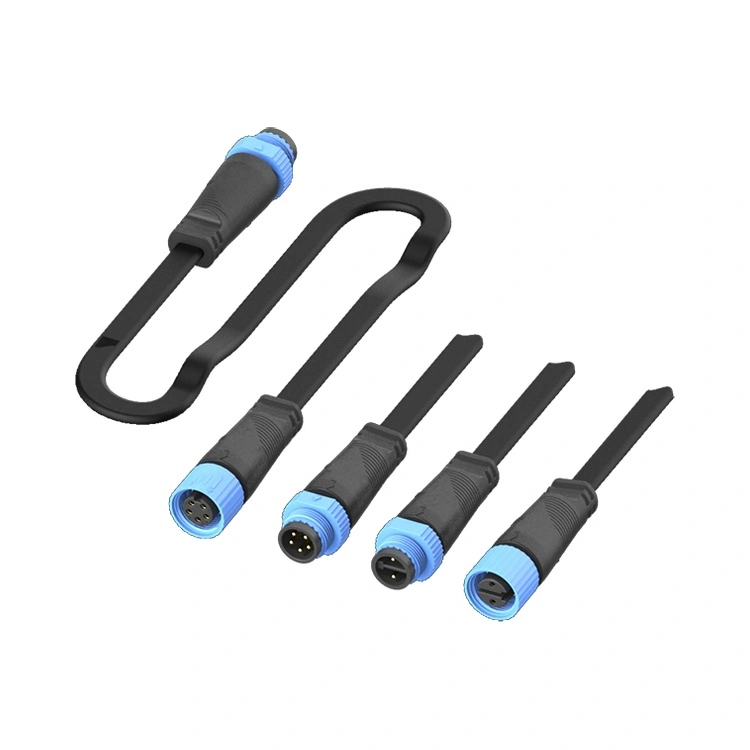

रीयूनियन इस श्रृंखला का निर्माण एक लंबवत एकीकृत प्रक्रिया के माध्यम से करता है: सटीक PA66 इंजेक्शन मोल्डिंग, तांबे मिश्र धातु संपर्कों पर स्वचालित सोना चढ़ाना, और प्रति बैच 100% विद्युत परीक्षण। 2-, 3-, 4- और 5-पिन लेआउट में उपलब्ध है M15 श्रृंखला वॉटरप्रूफ कनेक्टर थ्रेडेड लॉकिंग नट के साथ निरंतर-वर्तमान और निरंतर-वोल्टेज दोनों एलईडी ड्राइवरों का समर्थन करता है जो हवा से प्रेरित अनुनाद और दैनिक थर्मल साइक्लिंग के तहत टॉर्क अखंडता को बनाए रखता है।
| विशेषता | आपके प्रोजेक्ट के लिए इंजीनियर्ड लाभ |
| IP67/IP68 मेटिड सीलिंग | अस्थायी बाढ़ (आईपी67) और 1.5 मीटर (आईपी68) तक निरंतर विसर्जन को सहन करता है - बैच-स्तरीय जल प्रवेश परीक्षणों के माध्यम से मान्य |
| कॉम्पैक्ट 15 मिमी प्रकार डिजाइन | स्लिमलाइन एलईडी ल्यूमिनेयर और पोल-माउंटेड डिस्प्ले में फिट बैठता है जहां हर मिलीमीटर मायने रखता है; फिक्स्चर पर हवा का भार कम करता है। |
| मल्टी-कोर आंतरिक विभाजन | सुरक्षा-प्रथम: पावर सर्किट (250V/10A) के बीच भौतिक पृथक्करण इन्सुलेशन क्रीपेज से उत्पन्न होने से रोकता है |
| पीए66 आवास | तटीय या रासायनिक रूप से आक्रामक वातावरण में धातु के आवास लंबे समय तक टिके रहते हैं। |
| सोना चढ़ाया हुआ संपर्क | 500+ संभोग चक्रों पर ≤3mΩ संपर्क प्रतिरोध बनाए रखता है |
| कोर | 2,3,4,5पिन वैकल्पिक |
| पैरामीटर | 2-पिन | 3-पिन | 4-पिन | 5-पिन |
| वेल्टेज रेटिंग | 250V | 250V | 125V | 125V |
| वर्तमान रेटिंग (प्रति पिन) | 10ए | 10ए | 10ए | 10ए |
| तार रेंज | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| डाईइलेक्ट्रिक विदस्टैन्डिंग वोल्टेज | 1500V ए.सी | 1500V ए.सी | 1000V ए.सी | 1000V ए.सी |
| इन्सुलेशन प्रतिरोध | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
परिचालन तापमान:-40°C ~ +105°C
सुरक्षा:आईपी67/आईपी68 (आपूर्ति की गई ओ-रिंग के साथ मिश्रित स्थिति में सत्यापित)
आवास:पीए66

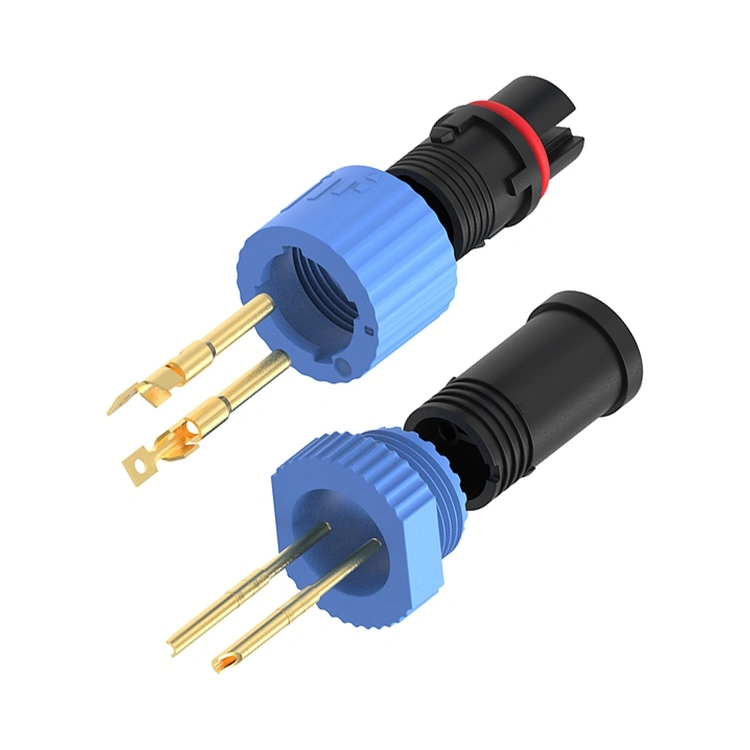

संपर्क करना:सोना चढ़ाया हुआ तांबा मिश्र धातु
संपर्क प्रतिरोध:≤3mΩ
संभोग स्थायित्व:≥500 बार
ज्वलनशीलता:यूएल 94 वी-0
अनुपालन:RoHS, पहुंच
| पहलू | रीयूनियन M15 सीरीज | प्रीमियम ईयू/यूएस ब्रांड | कम लागत वाले विकल्प |
| यूनिट मूल्य | वॉल्यूम-प्रतिस्पर्धी (स्तरीय मूल्य निर्धारण के लिए पूछें) | 2-3 गुना अधिक | अग्रिम रूप से सस्ता, लेकिन छुपी हुई विफलता लागत |
| आंतरिक सुरक्षा विभाजन | हां - सभी पिनों में मानक | शायद ही कभी पेश किया जाता हो | हमेशा अनुपस्थित |
| आवास सामग्री | पीए66 | पीए या जिंक-मिश्र धातु | पुनर्चक्रित/अज्ञात ग्रेड - 2 वर्षों में भंगुर हो जाता है |
| संपर्क चढ़ाना | सोना चढ़ाना | सोना या चाँदी (0.1–0.2µm) | टिन या कोई चढ़ाना नहीं |
| तापमान सीमा | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| पता लगाने की क्षमता | रेज़िन बैच से अंतिम असेंबली तक ईआरपी-कोडित | हाँ | कोई नहीं |
| समय सीमा | 12-15 दिन | 6-8 सप्ताह | अप्रत्याशित (30-60 दिन) |
| अनुकूलन MOQ | 100 पीसी (केबल असेंबलियों के लिए) | 500+ पीसी | पेश नहीं किया गया |
| इंजीनियरिंग सहायता | 24 घंटे प्रतिक्रिया, 10 इन-हाउस इंजीनियर | स्तरीय समर्थन के कारण धीमा | कोई तकनीकी समर्थन नहीं |
रीयूनियन की विनिर्माण सुविधा (आईएसओ 9001, 14001, और 13485 प्रमाणित) सख्त सांख्यिकीय प्रक्रिया नियंत्रण के तहत संचालित होती है। का प्रत्येक उत्पादन लॉट M15 श्रृंखला वॉटरप्रूफ कनेक्टर इसमें शामिल हैं:
कच्चा माल
इन-प्रोसेस इंजेक्शन मोल्डिंग रिकॉर्ड (दबाव, तापमान, चक्र समय)
100% विद्युत परीक्षण (हाई-पॉट, इन्सुलेशन प्रतिरोध और संपर्क प्रतिरोध)
IP67 विसर्जन परीक्षण रिपोर्ट (प्रत्येक बैच से यादृच्छिक नमूना - फ़ोटो और वीडियो बरकरार रखे गए)
The M15 श्रृंखला वॉटरप्रूफ कनेक्टर प्रकाश व्यवस्था के लिए पुन: उपयोग किया जाने वाला सामान्य स्वचालन कनेक्टर नहीं है। यह तीन वास्तविक कमियों को संबोधित करता है:
वर्तमान क्षमता: एम12/एम8 आम तौर पर 4ए अधिकतम को संभालता है; M15 डिलीवर करता हैप्रति पिन 10A- 100W+ एलईडी मॉड्यूल के लिए आवश्यक।
सुरक्षा विभाजन: आंतरिक बाधाएँ हैंअनिवार्य SELV (सेफ्टी एक्स्ट्रा लो वोल्टेज) सिस्टम के लिए जहां बिजली और नियंत्रण तार एक साथ मौजूद होते हैं। उनके बिना, एक भटका हुआ तार सिग्नल लाइन में 250V को छोटा कर सकता है - ड्राइवरों को नष्ट कर सकता है।
स्थायित्व: यूवी स्टेबलाइजर्स के साथ M15 का PA66 आवास धूप से होने वाली दरार को रोकता है - आउटडोर पोल माउंट में मानक M12 नायलॉन मिश्रणों के लिए एक ज्ञात विफलता मोड।
तीन इंजीनियरिंग कारण:
थर्मल विस्तार मैच: PA66 केबल जैकेट और एलईडी हाउसिंग के साथ फैलता/संकुचित होता है, जिससे -40°C~+105°C स्विंग के दौरान सील कतरनी तनाव कम हो जाता है।
गैल्वेनिक संक्षारण से बचाव: तटीय या डी-आइसिंग नमक वातावरण में, धातु कनेक्टर चढ़ाना के साथ भी दरार क्षरण का सामना करते हैं। PA66 इसे पूरी तरह ख़त्म कर देता है।
वज़न कम होनापर: समतुल्य धातु के गोले की तुलना में 40% हल्का - हवा के भार के तहत ब्रैकट ल्यूमिनेयर हथियारों के लिए महत्वपूर्ण।
उन परियोजनाओं के लिए जिन्हें स्पष्ट रूप से धातु परिरक्षण की आवश्यकता होती है (उदाहरण के लिए, ईएमआई-संवेदनशील चिकित्सा प्रकाश व्यवस्था), रीयूनियन वैकल्पिक श्रृंखला प्रदान करता है - लेकिन 95% आउटडोर एलईडी अनुप्रयोगों के लिए, स्वामित्व की कुल लागत में पीए66 धातु से बेहतर प्रदर्शन करता है।

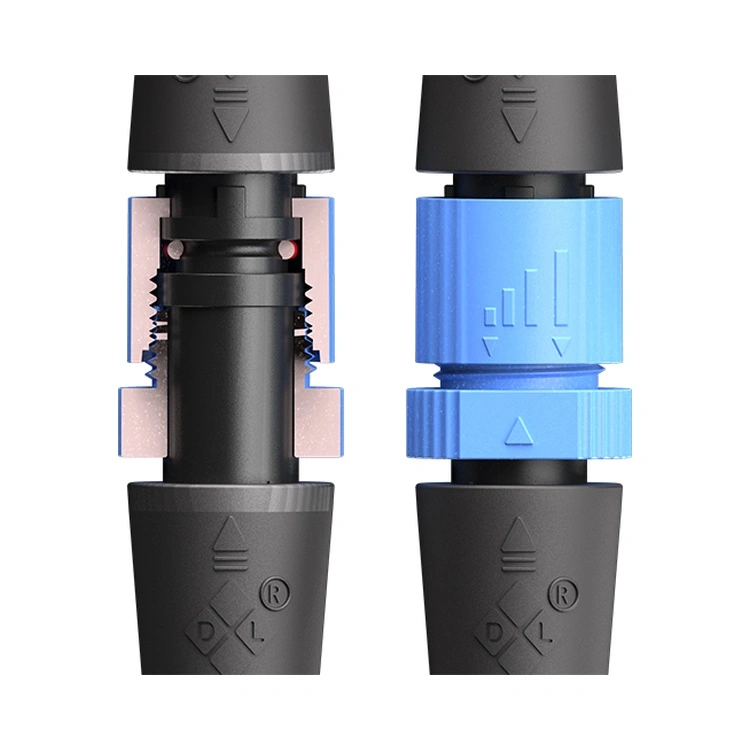

संभोग टोक़:ओ-रिंग सीटों तक हाथ कसें, फिर लगाएं0.4–0.6 एनएम एक टॉर्क रिंच के साथ. कभी भी 0.8 एनएम से अधिक न हो (अति-संपीड़न ओ-रिंग को विकृत कर देता है)।
ओ-रिंग निरीक्षण:पहले से स्थापित एनबीआर ओ-रिंग को बदलें24 माह दैनिक थर्मल साइक्लिंग> 30°C डेल्टा वाले इंस्टॉलेशन के लिए।
केबल प्रविष्टि:ए बनाए रखें5× केबल व्यास तार इन्सुलेशन के आसपास सूक्ष्म अंतराल को रोकने के लिए तनाव राहत पर त्रिज्या मोड़ें।
अभिविन्यास: बैकशेल इंटरफ़ेस पर पानी जमा होने से बचने के लिए केबल को हमेशा नीचे की ओर रूट करें।
रीयूनियन प्री-टॉर्क कनेक्टर के साथ फैक्ट्री-असेंबल केबल हार्नेस की आपूर्ति करता है - जो महत्वपूर्ण बुनियादी ढांचा परियोजनाओं के लिए फ़ील्ड इंस्टॉलेशन परिवर्तनशीलता को समाप्त करता है।
