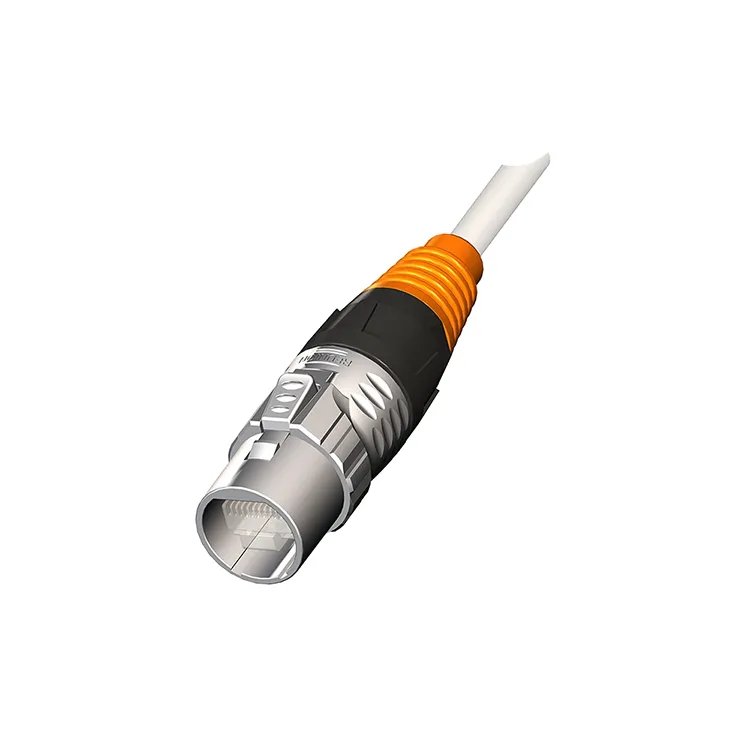

आलेख सारांश:जैसे-जैसे औद्योगिक ईथरनेट नेटवर्क स्वचालन, मशीन विज़न, निगरानी, एलईडी सिस्टम और स्मार्ट उपकरण में तेजी से महत्वपूर्ण होते जा रहे हैं, कनेक्टर विश्वसनीयता सीधे डेटा अखंडता और सिस्टम अपटाइम को प्रभावित करती है।रीयूनियन'एसRJ45 सिग्नल कनेक्टरपरिचित RJ45 इंटरफ़ेस को औद्योगिक-ग्रेड यांत्रिक सुरक्षा, लचीले माउंटिंग कॉन्फ़िगरेशन और विश्वसनीय विद्युत प्रदर्शन के साथ जोड़ता है। 10 जीबीपीएस तक डेटा दर, CAT5e से CAT7 केबल, IP50/IP67 सुरक्षा विकल्प और कम से कम 2,000 मेटिंग चक्रों के समर्थन के साथ, यह उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां सामान्य वाणिज्यिक RJ45 कनेक्टर पर्याप्त पर्यावरणीय स्थायित्व या दीर्घकालिक स्थिरता प्रदान नहीं कर सकते हैं।
एकRJ45 सिग्नल कनेक्टरएक ईथरनेट इंटरकनेक्शन घटक है जिसे नेटवर्किंग उपकरण, केबल, नियंत्रण प्रणाली और औद्योगिक उपकरणों के बीच एक भरोसेमंद भौतिक कनेक्शन स्थापित करने के लिए डिज़ाइन किया गया है। जबकि पारंपरिक आरजे45 कनेक्टर व्यापक रूप से कार्यालयों और वाणिज्यिक नेटवर्क में उपयोग किए जाते हैं, औद्योगिक अनुप्रयोग अक्सर कनेक्टर्स को कंपन, नमी, धूल, तापमान परिवर्तन, बार-बार संभोग और यांत्रिक तनाव के संपर्क में लाते हैं।
इस कारण से, औद्योगिक आरजे45 डिज़ाइन आमतौर पर यांत्रिक सुरक्षा, लॉकिंग तंत्र, सीलिंग, सामग्री चयन और दीर्घकालिक विद्युत स्थिरता पर अधिक जोर देते हैं। रीयूनियन का समाधान फ़ैक्टरी स्वचालन, मशीन विज़न, आउटडोर निगरानी, एलईडी डिस्प्ले और औद्योगिक संचार प्रणालियों सहित अनुप्रयोगों के लिए औद्योगिक-उन्मुख निर्माण के साथ मानक आरजे 45 इंटरफ़ेस को जोड़ता है।
कनेक्टर PROFINET, EtherNet/IP, EtherCAT और मानक TCP/IP जैसे नेटवर्क पर ईथरनेट संचार का समर्थन करता है। कॉन्फ़िगरेशन के आधार पर, इसे केबल-माउंट, पैनल-माउंट, या पीसीबी-माउंट इंस्टॉलेशन विकल्पों के साथ भी आपूर्ति की जा सकती है, जिससे इंजीनियरों के लिए कनेक्टर को विभिन्न उपकरण संरचनाओं में एकीकृत करना आसान हो जाता है।
औद्योगिक वातावरण में उपयोग किए जाने वाले ईथरनेट नेटवर्क की आवश्यकताएं सामान्य कार्यालय नेटवर्क से भिन्न होती हैं। एक नियंत्रित आईटी कमरे के अंदर स्थापित कनेक्टर को शायद ही कभी पानी, तेल, कंपन, धूल, या बार-बार यांत्रिक गति का सामना करना पड़ सकता है। इसके विपरीत, एक औद्योगिक संचार इंटरफ़ेस नियंत्रण कैबिनेट, रोबोटिक कोशिकाओं, उत्पादन मशीनरी, बाहरी उपकरण या निरीक्षण प्रणालियों के अंदर स्थापित किया जा सकता है।
इसलिए एक विश्वसनीय औद्योगिक कनेक्टर को कई व्यावहारिक चिंताओं का समाधान करना चाहिए:
ये कारक विशेष रूप से महत्वपूर्ण हो जाते हैं जब ईथरनेट लिंक मशीन नियंत्रण, वास्तविक समय डेटा विनिमय, कैमरा संचार या दूरस्थ उपकरण निगरानी के लिए जिम्मेदार होता है।
एक अच्छी तरह से इंजीनियर किए गए औद्योगिक कनेक्टर को विद्युत प्रदर्शन, यांत्रिक स्थायित्व और स्थापना सुविधा को संतुलित करना चाहिए। रीयूनियन के आरजे45 सिग्नल कनेक्टर में ईथरनेट अनुप्रयोगों की मांग के लिए कई विशेषताएं शामिल हैं।
| विशेषता | रीयूनियन आरजे45 सिग्नल कनेक्टर | इंजीनियरिंग लाभ |
|---|---|---|
| आधार - सामग्री दर | 10 जीबीपीएस तक | हाई-स्पीड ईथरनेट संचार का समर्थन करता है |
| आवास | जिंक मिश्र धातु, PA6 वैकल्पिक | यांत्रिक सुरक्षा और कॉन्फ़िगरेशन लचीलापन प्रदान करता है |
| सुरक्षा | IP50 / IP67 जब मेट किया जाता है | विभिन्न पर्यावरणीय परिस्थितियों के लिए उपयुक्त |
| संभोग चक्र | ≥2,000 | बार-बार रखरखाव और उपकरण सर्विसिंग का समर्थन करता है |
| परिचालन तापमान | -40°C से +85°C | व्यापक औद्योगिक तापमान स्थितियों के लिए उपयुक्त |
| केबल निकास | 180° सीधा / 90° समकोण | कॉम्पैक्ट उपकरण में इंस्टॉलेशन लचीलेपन में सुधार करता है |
| समापन | सोल्डर-कप या आईडीसी | विभिन्न फ़ील्ड और असेंबली आवश्यकताओं का समर्थन करता है |
एक उल्लेखनीय डिज़ाइन विशेषता त्वरित मोड़ वाला लॉकिंग सिस्टम है। एक साधारण घर्षण-फिट इंटरफ़ेस की तुलना में, एक समर्पित लॉकिंग तंत्र अतिरिक्त कनेक्शन सुरक्षा प्रदान कर सकता है जहां कंपन या बार-बार आंदोलन की उम्मीद होती है।
ईथरनेट कनेक्टर का चयन केवल दिखावे के बजाय नेटवर्क की विद्युत और पर्यावरणीय आवश्यकताओं से शुरू होना चाहिए। इंजीनियरों को ट्रांसमिशन दर, प्रतिबाधा, संपर्क प्रतिरोध, ऑपरेटिंग तापमान, सुरक्षा स्तर, केबल संगतता और यांत्रिक कॉन्फ़िगरेशन का मूल्यांकन करना चाहिए।
| विनिर्देश | विशिष्ट पुनर्मिलन मूल्य | यह क्यों मायने रखती है |
|---|---|---|
| विशेषता प्रतिबाधा | 100 Ω ± 5% | उचित विभेदक सिग्नल व्यवहार को बनाए रखने में मदद करता है |
| वर्तमान रेटिंग | प्रति संपर्क 1.5 ए | सतत संपर्क वर्तमान क्षमता को परिभाषित करता है |
| वेल्टेज रेटिंग | 50 वी | निर्दिष्ट कार्यशील वोल्टेज को परिभाषित करता है |
| संपर्क प्रतिरोध | ≤10 mΩ प्रारंभिक | कम प्रतिरोध स्थिर विद्युत संपर्क का समर्थन करता है |
| इन्सुलेशन प्रतिरोध | ≥500 MΩ 500 VDC पर | इन्सुलेशन प्रदर्शन को इंगित करता है |
| केबल संगतता | CAT5e / CAT6 / CAT6a / CAT7 | ईथरनेट सिस्टम डिज़ाइन के लिए लचीलापन प्रदान करता है |
| परिचालन तापमान | -40°C से +85°C | मांग वाले तापमान वाले वातावरण का समर्थन करता है |
हाई-स्पीड सिस्टम के लिए, इंजीनियरों को इंसर्शन लॉस, रिटर्न लॉस, केबल निर्माण, परिरक्षण रणनीति, ग्राउंडिंग और संपूर्ण ट्रांसमिशन चैनल पर भी विचार करना चाहिए। कनेक्टर के प्रदर्शन का मूल्यांकन केबल, समाप्ति विधि और नेटवर्क आर्किटेक्चर से स्वतंत्र रूप से नहीं किया जा सकता है।
रीयूनियन CAT5e, CAT6, CAT6a और CAT7 केबलों के लिए समर्थन निर्दिष्ट करता है, जिसमें बताई गई AWG 26-22 रेंज में फंसे हुए या ठोस कंडक्टर शामिल हैं। यह कनेक्टर को मानक ईथरनेट बुनियादी ढांचे और उच्च-प्रदर्शन औद्योगिक संचार प्रणालियों दोनों के लिए विचार करने की अनुमति देता है।
ईथरनेट की बहुमुखी प्रतिभा RJ45 इंटरफेस को कई औद्योगिक और वाणिज्यिक प्रणालियों में प्रासंगिक बनाती है। एक मजबूत संस्करण विशेष रूप से उपयोगी हो जाता है जब कनेक्टर को पर्यावरणीय या यांत्रिक तनाव का सामना करना पड़ता है।
स्वचालित उत्पादन लाइनें पीएलसी, नियंत्रक, सेंसर, ड्राइव, औद्योगिक कंप्यूटर और अन्य नेटवर्क उपकरणों के बीच संचार पर निर्भर करती हैं। एक टिकाऊ ईथरनेट इंटरफ़ेस निरंतर संचालन के दौरान स्थिर कनेक्शन बनाए रखने में मदद कर सकता है।
औद्योगिक कैमरे पर्याप्त मात्रा में छवि डेटा उत्पन्न कर सकते हैं। इसलिए हाई-स्पीड ईथरनेट कनेक्टिविटी कैमरों, औद्योगिक कंप्यूटरों और नियंत्रण प्रणालियों के बीच निरीक्षण जानकारी स्थानांतरित करने के लिए महत्वपूर्ण है।
बाहरी निगरानी उपकरण में बारिश, धूल, तापमान में बदलाव और शारीरिक जोखिम का अनुभव हो सकता है। एक उपयुक्त आईपी-रेटेड कनेक्टर ईथरनेट इंटरफ़ेस पर अतिरिक्त सुरक्षा प्रदान कर सकता है।
बड़े एलईडी डिस्प्ले और पेशेवर प्रकाश उपकरण को अक्सर विश्वसनीय नियंत्रण और डेटा संचार की आवश्यकता होती है। लचीले केबल निकास और सुरक्षित लॉकिंग वाला एक कनेक्टर प्रतिबंधित स्थान वाले उपकरणों में स्थापना को सरल बना सकता है।
नियंत्रण कैबिनेट में एक सीमित क्षेत्र में कई संचार इंटरफेस हो सकते हैं। पैनल-माउंट और पीसीबी-माउंट कॉन्फ़िगरेशन उपकरण निर्माताओं और सिस्टम इंटीग्रेटर्स के लिए अतिरिक्त एकीकरण विकल्प प्रदान करते हैं।
औद्योगिक ईथरनेट कनेक्टर की सोर्सिंग करते समय, खरीदारों को व्यक्तिगत उत्पादों की तुलना करने से पहले एप्लिकेशन को परिभाषित करना चाहिए। निम्नलिखित चेकलिस्ट चयन को सीमित करने में मदद कर सकती है:
अनुकूलित परियोजनाओं के लिए, खरीदारों को अपेक्षित ऑर्डर मात्रा, केबल की लंबाई, कनेक्टर ओरिएंटेशन, अंकन आवश्यकताएं, आवास सामग्री प्राथमिकताएं और स्थापना बाधाएं भी प्रदान करनी चाहिए। ये विवरण आपूर्तिकर्ता को केवल एक मानक कैटलॉग भाग की पेशकश करने के बजाय एक कॉन्फ़िगरेशन की सिफारिश करने की अनुमति देते हैं।
रीयूनियन एक चीन स्थित कनेक्टर निर्माता है जिसके पास पावर, सिग्नल, औद्योगिक स्वचालन, वॉटरप्रूफ कनेक्टर और केबल असेंबली उत्पादों में अनुभव है। इसकी विनिर्माण क्षमताओं में कनेक्टर डिज़ाइन, इंजेक्शन मोल्डिंग, सोल्डरिंग, वायर कटिंग और स्ट्रिपिंग, असेंबली और केबल असेंबली शामिल हैं।
आरजे45 उत्पाद श्रृंखला के लिए, रीयूनियन का कहना है कि प्रत्येक इकाई शिपमेंट से पहले विद्युत परीक्षण से गुजरती है। कंपनी सीधे और समकोण केबल निकास के साथ-साथ केबल-माउंट, पैनल-माउंट और पीसीबी-माउंट कॉन्फ़िगरेशन भी प्रदान करती है। ये विकल्प विभिन्न यांत्रिक लेआउट के साथ उपकरण विकसित करने वाले ओईएम और सिस्टम इंटीग्रेटर्स के लिए उपयोगी हो सकते हैं।
रीयूनियन के व्यापक विनिर्माण संचालन में लगभग 4,000 वर्ग मीटर की उत्पादन सुविधा, लगभग 150 कर्मचारी और 10 उत्पादन लाइनें शामिल हैं। इसकी R&D टीम में 10 से अधिक अनुभवी इंजीनियर शामिल हैं, जबकि कंपनी सालाना 30 से अधिक अनुकूलित परियोजनाओं की रिपोर्ट करती है। कंपनी यह भी बताती है कि उसकी गुणवत्ता प्रणाली में आईएसओ 9001, आईएसओ 14001 और आईएसओ 13485 प्रमाणन शामिल हैं, साथ ही लागू उत्पादों के लिए RoHS और REACH जैसे अतिरिक्त अनुपालन दस्तावेज उपलब्ध हैं।
सिग्नल कनेक्टर आपूर्तिकर्ता का मूल्यांकन करने वाले खरीदारों के लिए, उत्पाद विनिर्देशों, परीक्षण प्रक्रियाओं, अनुकूलन आवश्यकताओं और वितरण अपेक्षाओं के साथ-साथ इन विनिर्माण और इंजीनियरिंग क्षमताओं पर विचार किया जा सकता है।
उपयुक्त CAT6a या CAT7 केबलिंग और संगत नेटवर्क उपकरण के साथ उपयोग किए जाने पर रीयूनियन RJ45 सिग्नल कनेक्टर को 10 Gbps तक डेटा ट्रांसमिशन के लिए निर्दिष्ट किया गया है। वास्तविक सिस्टम प्रदर्शन केबल, टर्मिनेशन और सक्रिय उपकरणों सहित संपूर्ण ईथरनेट चैनल पर निर्भर करता है।
चयनित कॉन्फ़िगरेशन मेट होने पर IP67 सुरक्षा प्रदान करते हैं, जो उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां धूल और पानी के संपर्क से सुरक्षा की आवश्यकता होती है। संपूर्ण स्थापना का मूल्यांकन अभी भी केबल प्रविष्टि, संभोग स्थिति, बाड़े के डिज़ाइन और पर्यावरणीय जोखिम के लिए किया जाना चाहिए।
निर्दिष्ट अनुकूलता में CAT5e, CAT6, CAT6a और CAT7 केबल शामिल हैं, जो बताई गई AWG 26-22 रेंज के भीतर फंसे या ठोस कंडक्टरों का समर्थन करते हैं।
औद्योगिक आरजे45 सिग्नल कनेक्टर कम से कम 2,000 संभोग चक्रों के लिए निर्दिष्ट है। यह उन उपकरणों के लिए विशेष रूप से प्रासंगिक है जिन्हें समय-समय पर रखरखाव, प्रतिस्थापन, निरीक्षण या फ़ील्ड सर्विसिंग की आवश्यकता होती है।
हाँ। परियोजना आवश्यकताओं के आधार पर, अनुकूलन में कॉन्फ़िगरेशन, केबल लंबाई, अंकन, आवास विकल्प और अन्य यांत्रिक विवरण शामिल हो सकते हैं। कोटेशन का अनुरोध करते समय खरीदारों को एप्लिकेशन वातावरण, केबल विनिर्देश, स्थापना विधि, मात्रा और आवश्यक डिलीवरी शेड्यूल प्रदान करना चाहिए।
एक भरोसेमंद ईथरनेट कनेक्शन एक ऐसे कनेक्टर के चयन से शुरू होता है जो संपूर्ण सिस्टम की विद्युत, यांत्रिक और पर्यावरणीय आवश्यकताओं से मेल खाता है। औद्योगिक स्वचालन, मशीन विज़न, निगरानी, एलईडी उपकरण और अन्य नेटवर्क उपकरणों के लिए, एक औद्योगिक-ग्रेड आरजे 45 इंटरफ़ेस पारंपरिक कार्यालय नेटवर्किंग हार्डवेयर से परे आवश्यक स्थायित्व और स्थापना लचीलापन प्रदान कर सकता है।
रीयूनियन आईपी सुरक्षा, औद्योगिक तापमान प्रदर्शन, एकाधिक माउंटिंग कॉन्फ़िगरेशन, सुरक्षित लॉकिंग और हाई-स्पीड ईथरनेट ट्रांसमिशन के विकल्पों के साथ आरजे45 संगतता को जोड़ता है। यदि आप सोर्सिंग कर रहे हैंRJ45 सिग्नल कनेक्टरOEM उत्पादन, सिस्टम एकीकरण, या थोक खरीदारी के लिए, पहले अपनी केबल और पर्यावरणीय आवश्यकताओं की समीक्षा करें, फिर इंजीनियरिंग टीम के साथ आवश्यक कॉन्फ़िगरेशन पर चर्चा करें।
क्या आप अपने उपकरण के लिए एक विश्वसनीय ईथरनेट कनेक्शन विकसित करने के लिए तैयार हैं?तकनीकी विशिष्टताओं, अनुकूलित कॉन्फ़िगरेशन, नमूना आवश्यकताओं और थोक क्रय सहायता के लिए रीयूनियन से संपर्क करें।हमसे संपर्क करेंआज आपके आरजे45 सिग्नल कनेक्टर प्रोजेक्ट पर चर्चा करने और आपके एप्लिकेशन के अनुरूप समाधान प्राप्त करने के लिए।
