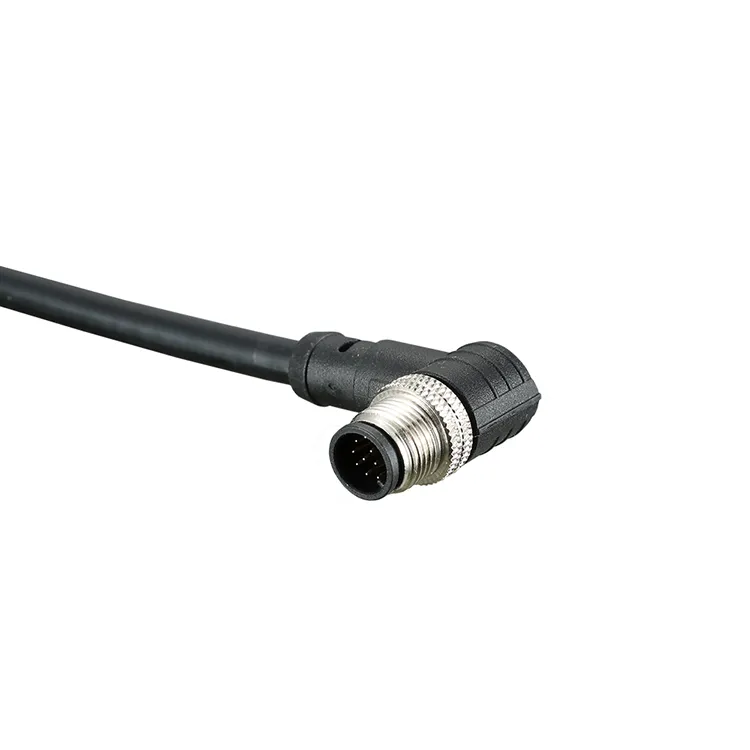

रीयूनियनपहुंचाता हैएम12 सीरीज औद्योगिक वॉटरप्रूफ कनेक्टरमांग वाले औद्योगिक वातावरण में भरोसेमंद विद्युत कनेक्शन चाहने वाले निर्माताओं के लिए। संगत स्वचालन, सेंसिंग और नियंत्रण प्रणालियों के लिए डिज़ाइन की गई, यह कनेक्टर श्रृंखला स्थिर उपकरण संचालन का समर्थन करने के लिए कॉम्पैक्ट इंस्टॉलेशन, सुरक्षित थ्रेडेड कपलिंग और मॉडल-निर्भर पर्यावरण संरक्षण का व्यावहारिक संयोजन प्रदान करती है।
आलेख सारांश:औद्योगिक कनेक्टिविटी मशीन अपटाइम, सिग्नल सटीकता और रखरखाव लागत को प्रभावित करती है। एम12 सीरीज औद्योगिक वॉटरप्रूफ कनेक्टर का व्यापक रूप से सेंसर, एक्चुएटर्स, नियंत्रण इकाइयों और औद्योगिक संचार उपकरणों को जोड़ने के लिए उपयोग किया जाता है। कनेक्टर कोडिंग, संपर्क कॉन्फ़िगरेशन, प्रवेश सुरक्षा, केबल निर्माण और विद्युत रेटिंग को समझने से इंजीनियरों को सही समाधान चुनने में मदद मिलती है। यह आलेख ऑपरेटिंग सिद्धांतों, आवश्यक विशिष्टताओं, उद्योग अनुप्रयोगों, स्थापना प्रथाओं और क्रय विचारों की पड़ताल करता है जो व्यवसायों को सूचित कनेक्टर निर्णय लेने में मदद करते हैं।
1. औद्योगिक कनेक्टिविटी क्यों मायने रखती है?
2. M12 कनेक्टर को क्या अलग बनाता है?
3. कौन सी डिज़ाइन सुविधाएँ व्यावहारिक लाभ प्रदान करती हैं?
4. आपको किन तकनीकी विशिष्टताओं का मूल्यांकन करना चाहिए?
5. M12 कनेक्टर्स से किन उद्योगों को लाभ होता है?
6. खरीदारों को एम12 कनेक्टर आपूर्तिकर्ता का मूल्यांकन कैसे करना चाहिए?
7. कौन से अभ्यास कनेक्टर सेवा जीवन को बढ़ाने में मदद करते हैं?
8. अक्सर पूछे जाने वाले प्रश्न
आधुनिक औद्योगिक उपकरण परस्पर जुड़े घटकों के बीच विद्युत शक्ति और संकेतों के सटीक हस्तांतरण पर निर्भर करते हैं। सेंसर ऑपरेटिंग डेटा एकत्र करते हैं, एक्चुएटर कमांड निष्पादित करते हैं, और नियंत्रक मशीन की गतिविधियों का समन्वय करते हैं। इस प्रणाली के भीतर प्रत्येक कनेक्शन समग्र प्रदर्शन में योगदान देता है।
एक कनेक्टर जो कंपन के तहत ढीला हो जाता है, नमी को विद्युत संपर्कों तक पहुंचने की अनुमति देता है, या लगातार संपर्क बनाए रखने में विफल रहता है, उत्पादन में बाधा डाल सकता है और समस्या निवारण को जटिल बना सकता है। स्वचालित विनिर्माण में, यहां तक कि एक मामूली कनेक्शन समस्या के कारण अप्रत्याशित डाउनटाइम, बार-बार रखरखाव, या गलत सेंसर रीडिंग हो सकती है।
इसलिए औद्योगिक कनेक्टर्स को एक ही समय में कई आवश्यकताओं को पूरा करना होगा:
एम12 कनेक्टर प्रारूप एक कॉम्पैक्ट सर्कुलर डिज़ाइन और थ्रेडेड कपलिंग सिस्टम के माध्यम से इनमें से कई जरूरतों को पूरा करता है। जब एप्लिकेशन के लिए सही मॉडल चुना जाता है, तो यह इंजीनियरों को संगठित, रखरखाव योग्य और भरोसेमंद औद्योगिक वायरिंग सिस्टम बनाने में मदद कर सकता है।
एम12 पदनाम नाममात्र 12 मिमी थ्रेडेड युग्मन के साथ एक कनेक्टर इंटरफ़ेस को संदर्भित करता है। इसके कॉम्पैक्ट आयाम इसे फ़ील्ड उपकरणों और मशीनरी के लिए विशेष रूप से उपयोगी बनाते हैं जहां स्थापना स्थान सीमित है लेकिन एक सुरक्षित विद्युत कनेक्शन आवश्यक है।
केवल उसके भौतिक स्वरूप के लिए चुने गए कनेक्टर के विपरीत, एक M12 उत्पाद का मूल्यांकन उसके पूर्ण कॉन्फ़िगरेशन के अनुसार किया जाना चाहिए। विभिन्न मॉडलों में अलग-अलग पिन गणना, कोडिंग व्यवस्था, संपर्क असाइनमेंट, केबल प्रकार और विद्युत प्रदर्शन रेटिंग हो सकती हैं।
विशिष्ट उत्पाद के आधार पर, उपलब्ध कॉन्फ़िगरेशन में सीधे कनेक्टर, समकोण कनेक्टर, केबल-माउंटेड प्लग और पैनल-माउंटेड रिसेप्टेकल्स शामिल हो सकते हैं। एक सीधा डिज़ाइन सुलभ स्थापना बिंदुओं के लिए उपयुक्त हो सकता है, जबकि एक समकोण डिज़ाइन सीमित स्थानों में केबल क्लीयरेंस को प्रबंधित करने में मदद कर सकता है।
कुछ एम12 कॉन्फ़िगरेशन सेंसर और एक्चुएटर सिग्नल के लिए हैं, जबकि अन्य कोडिंग सिस्टम विशेष औद्योगिक संचार या बिजली अनुप्रयोगों का समर्थन करते हैं। इन वेरिएंट को विनिमेय नहीं माना जाना चाहिए। इंजीनियरों को उपकरण जोड़ने से पहले पिन व्यवस्था, कोडिंग, वोल्टेज, करंट और इंटरफ़ेस आवश्यकताओं को सत्यापित करना होगा।
वॉटरप्रूफ एम12 कनेक्टर बाहरी संदूषकों के प्रवेश को सीमित करने के लिए उपयुक्त आवास, सीलिंग और केबल-एंट्री व्यवस्था का उपयोग करते हैं। सुरक्षा स्तर मॉडल और स्थापना स्थिति के अनुसार भिन्न होता है। उदाहरण के लिए, एक IP67-रेटेड असेंबली को परिभाषित परीक्षण स्थितियों के तहत धूल-तंग सुरक्षा और अस्थायी विसर्जन के लिए डिज़ाइन किया गया है, बशर्ते इसे सही ढंग से इकट्ठा किया गया हो और निर्दिष्ट के अनुसार उपयोग किया गया हो।
उत्पाद-विशिष्ट कॉन्फ़िगरेशन और उपलब्ध विकल्पों के लिए, रीयूनियन एम12 सीरीज औद्योगिक वॉटरप्रूफ कनेक्टर उत्पाद पृष्ठ देखें।
औद्योगिक मशीनों में अक्सर सीमित पदचिह्न के भीतर कई सेंसर और नियंत्रण घटक होते हैं। एम12 फॉर्म फैक्टर एक कॉम्पैक्ट कनेक्शन इंटरफ़ेस प्रदान करता है जो वायरिंग लेआउट को सरल बनाने और अनावश्यक इंस्टॉलेशन स्थान को कम करने में मदद कर सकता है।
यह विशेष रूप से कन्वेयर सिस्टम, रोबोटिक उपकरण, पैकेजिंग मशीनरी और वितरित स्वचालन प्रतिष्ठानों में उपयोगी हो सकता है जहां कई फ़ील्ड डिवाइस एक सामान्य नियंत्रण आर्किटेक्चर से जुड़े होते हैं।
एक थ्रेडेड कनेक्शन सामान्य उपकरण संचालन के दौरान मेटिंग इंटरफ़ेस को बनाए रखने में मदद करता है। अपर्याप्त रूप से सुरक्षित कनेक्शन की तुलना में, एक सही ढंग से इकट्ठा किया गया थ्रेडेड कपलिंग नियमित आंदोलन और कंपन के कारण होने वाले आकस्मिक अलगाव को कम कर सकता है।
हालाँकि, कनेक्शन को हमेशा निर्माता के निर्देशों के अनुसार कड़ा किया जाना चाहिए। अत्यधिक कसने से कनेक्टर को नुकसान हो सकता है, जबकि अपर्याप्त कसने से यांत्रिक सुरक्षा या सीलिंग प्रदर्शन से समझौता हो सकता है।
उपयुक्त सीलिंग घटक विद्युत संपर्कों को धूल और नमी से बचाने में मदद कर सकते हैं। यह उत्पादन प्रक्रियाओं, सफाई क्षेत्रों, बाहरी मशीनरी और अन्य स्थानों के पास स्थापित उपकरणों के लिए महत्वपूर्ण है जहां पर्यावरणीय जोखिम की उम्मीद है।
सुरक्षा पूरी असेंबली पर निर्भर करती है, जिसमें मेटिंग इंटरफ़ेस, केबल प्रविष्टि, माउंटिंग व्यवस्था और सील की स्थिति शामिल है। कनेक्टर का चयन केवल "वॉटरप्रूफ" शब्द के बजाय वास्तविक ऑपरेटिंग वातावरण के अनुसार किया जाना चाहिए।
विभिन्न केबल सामग्री और संपर्क व्यवस्थाएँ M12 कनेक्टर को विशेष उपकरण आवश्यकताओं से मेल खाने की अनुमति देती हैं। मॉडल के आधार पर, खरीदारों को केबल लचीलेपन, घर्षण प्रतिरोध, कंडक्टर आकार, परिरक्षण, संपर्क चढ़ाना और स्थापना अभिविन्यास का मूल्यांकन करने की आवश्यकता हो सकती है।
संगत, मानकीकृत कनेक्टर इंटरफेस का उपयोग घटक प्रतिस्थापन और दोष अलगाव को अधिक सरल बना सकता है। तकनीशियन कनेक्शन बिंदुओं की अधिक आसानी से पहचान कर सकते हैं, बशर्ते कि वायरिंग दस्तावेज़, पिन असाइनमेंट और प्रतिस्थापन भाग संख्या को सटीक रूप से बनाए रखा जाए।
केवल उपस्थिति या धागे के आकार के आधार पर कनेक्टर चुनना अपर्याप्त है। एक क्रय टीम को निर्माता की प्रकाशित विशिष्टताओं की तुलना लक्ष्य अनुप्रयोग की विद्युत, यांत्रिक और पर्यावरणीय मांगों से करनी चाहिए।
निम्न तालिका M12 वॉटरप्रूफ कनेक्टर की समीक्षा करते समय मूल्यांकन करने के लिए मुख्य मापदंडों की रूपरेखा बताती है। चयनित मॉडल की वर्तमान डेटाशीट के विरुद्ध वास्तविक मूल्यों की पुष्टि की जानी चाहिए।
| विनिर्देश | क्या जांचना है | यह क्यों मायने रखती है |
|---|---|---|
| कनेक्टर इंटरफ़ेस | M12 थ्रेडेड कपलिंग और मेटिंग डिज़ाइन | उपकरण के साथ यांत्रिक अनुकूलता सुनिश्चित करता है। |
| पिन कॉन्फ़िगरेशन | संपर्कों की संख्या और पिन असाइनमेंट | सही वायरिंग और सिग्नल ट्रांसमिशन का समर्थन करता है। |
| कोडन | ए-कोडित, डी-कोडित, एक्स-कोडित, या अन्य निर्दिष्ट प्रकार | इच्छित इंटरफ़ेस की पहचान करने और असंगत कनेक्शन को रोकने में मदद करता है। |
| रेटेड वोल्टेज | निर्माता-निर्दिष्ट ऑपरेटिंग वोल्टेज | विद्युत प्रणाली और लागू सुरक्षा आवश्यकताओं से मेल खाना चाहिए। |
| वर्तमान मूल्यांकित | चयनित कॉन्फ़िगरेशन के लिए वर्तमान रेटिंग | कनेक्टर की विद्युत सीमा से परे संचालन को रोकने में मदद करता है। |
| प्रवेश संरक्षण | आवश्यक आईपी रेटिंग और असेंबली शर्तें | प्रत्याशित धूल और नमी के जोखिम के लिए उपयुक्तता निर्धारित करता है। |
| परिचालन तापमान | निर्दिष्ट न्यूनतम और अधिकतम तापमान | बदलती परिवेशीय परिस्थितियों में प्रदर्शन बनाए रखने में मदद करता है। |
| संपर्क सामग्री | आधार सामग्री और संपर्क चढ़ाना | विद्युत संपर्क प्रदर्शन और घिसाव या संक्षारण प्रतिरोध को प्रभावित करता है। |
| केबल निर्माण | कंडक्टर का आकार, जैकेट सामग्री, लंबाई और परिरक्षण | स्थापना, लचीलेपन और पर्यावरणीय आवश्यकताओं का समर्थन करता है। |
| यांत्रिक स्थायित्व | संभोग-चक्र रेटिंग और युग्मन आवश्यकताएँ | रखरखाव और बार-बार कनेक्शन के लिए उपयुक्तता का आकलन करने में मदद करता है। |
महत्वपूर्ण चयन नोट:यह न मानें कि M12 श्रृंखला का प्रत्येक कनेक्टर समान वोल्टेज, करंट, पिन काउंट, कोडिंग, तापमान रेंज या आईपी रेटिंग का समर्थन करता है। उदाहरण के लिए, चार-पिन सेंसर कनेक्टर और हाई-स्पीड डेटा कनेक्टर में M12 पदनाम साझा करने के बावजूद काफी भिन्न विद्युत आवश्यकताएं हो सकती हैं।
ऑर्डर करने से पहले, सटीक भाग संख्या, आयाम ड्राइंग, वायरिंग आरेख और लागू परीक्षण डेटा का अनुरोध करें। ये दस्तावेज़ यह पुष्टि करना आसान बनाते हैं कि कनेक्टर सिस्टम की आवश्यकताओं को पूरा करता है।
स्वचालित उत्पादन लाइनें उपकरण की निगरानी और मशीन संचालन के समन्वय के लिए सेंसर, एक्चुएटर्स और वितरित नियंत्रण मॉड्यूल पर निर्भर करती हैं। उपयुक्त M12 कनेक्टर फ़ील्ड उपकरणों के लिए व्यावहारिक कनेक्शन बिंदु प्रदान करते हैं और मशीन वायरिंग को व्यवस्थित करने में मदद करते हैं।
रोबोटिक कोशिकाओं और पैकेजिंग उपकरणों में चलती हुई असेंबली, कॉम्पैक्ट सेंसर माउंट और सीमित केबल-रूटिंग स्थान शामिल हो सकते हैं। विभिन्न कनेक्टर ओरिएंटेशन और केबल कॉन्फ़िगरेशन की उपलब्धता इंजीनियरों को अधिक सुलभ कनेक्शन डिजाइन करने में मदद कर सकती है। गतिशील अनुप्रयोगों को अभी भी वास्तविक गति और झुकने की स्थिति के लिए रेटेड केबल और कनेक्टर असेंबलियों की आवश्यकता होती है।
चयनित औद्योगिक नेटवर्किंग अनुप्रयोगों में संगत M12 कोडिंग वेरिएंट का उपयोग किया जाता है। सही मॉडल संचार मानक, आवश्यक डेटा दर, पिन असाइनमेंट, परिरक्षण व्यवस्था और नेटवर्क उपकरण इंटरफ़ेस पर निर्भर करता है।
बाहरी सेंसर और निगरानी उपकरण बारिश, धूल, तापमान परिवर्तन और अन्य पर्यावरणीय तनाव का सामना कर सकते हैं। जब पूरी असेंबली इसके विनिर्देशों के अनुसार स्थापित की जाती है, तो एक उपयुक्त रेटेड एम 12 कनेक्टर विद्युत इंटरफ़ेस की सुरक्षा में मदद कर सकता है।
चयनित परिवहन प्रणालियाँ और औद्योगिक वाहन सेंसर और नियंत्रण उपकरणों को जोड़ने के लिए गोलाकार कनेक्टर का उपयोग करते हैं। इन अनुप्रयोगों के लिए, डिजाइनरों को कंपन, केबल आंदोलन, तापमान में उतार-चढ़ाव, द्रव जोखिम और किसी भी उद्योग-विशिष्ट योग्यता आवश्यकताओं पर विचार करना चाहिए।
इन सभी क्षेत्रों में, सबसे अच्छा कनेक्टर वह है जो वास्तविक परिचालन स्थितियों से मेल खाता है, जरूरी नहीं कि उच्चतम नाममात्र रेटिंग या सबसे कम खरीद मूल्य वाला मॉडल हो।
आपूर्तिकर्ता चयन प्रारंभिक खरीद लागत से अधिक प्रभावित करता है। उत्पाद स्थिरता, तकनीकी सहायता, दस्तावेज़ीकरण, उत्पादन योजना और संचार सभी परियोजना की समयसीमा और दीर्घकालिक रखरखाव को प्रभावित कर सकते हैं।
रीयूनियन जैसे आपूर्तिकर्ता का मूल्यांकन करते समय, क्रय टीमों को निम्नलिखित बिंदुओं पर विचार करना चाहिए और पुष्टि करनी चाहिए कि कौन सी सेवाएँ आवश्यक उत्पाद कॉन्फ़िगरेशन पर लागू होती हैं।
बड़ी खरीद परियोजनाओं के लिए, खरीदारों को बड़े पैमाने पर ऑर्डर देने से पहले नमूनों और विशिष्टताओं के लिए एक अनुमोदन प्रक्रिया भी स्थापित करनी चाहिए। स्वीकृत भाग संख्या और संशोधन का दस्तावेजीकरण करने से परीक्षण किए गए कॉन्फ़िगरेशन से भिन्न कनेक्टर प्राप्त करने के जोखिम को कम करने में मदद मिलती है।
उपलब्ध उत्पाद जानकारी की समीक्षा करने के लिए, रीयूनियन औद्योगिक वॉटरप्रूफ कनेक्टर पृष्ठ पर जाएं और अपनी तकनीकी आवश्यकताओं को सीधे आपूर्तिकर्ता को बताएं।
विद्युत स्थिरता और पर्यावरण संरक्षण बनाए रखने के लिए उचित स्थापना आवश्यक है। यहां तक कि एक उच्च-गुणवत्ता वाला कनेक्टर भी समय से पहले विफल हो सकता है यदि इसके संपर्क, धागे, केबल, या सील असेंबली या ऑपरेशन के दौरान क्षतिग्रस्त हो जाते हैं।
निरीक्षण आवृत्ति को ऑपरेटिंग वातावरण की गंभीरता को प्रतिबिंबित करना चाहिए। बार-बार धुलने, रासायनिक पदार्थों, तेज़ कंपन या निरंतर गति के संपर्क में आने वाले कनेक्टर्स पर अतिरिक्त ध्यान देने की आवश्यकता हो सकती है। हमेशा निर्माता के निर्देशों और उपकरण की रखरखाव योजना का पालन करें।
इसका प्राथमिक उद्देश्य सेंसर, एक्चुएटर्स, नियंत्रण उपकरण और चयनित संचार प्रणालियों सहित संगत औद्योगिक उपकरणों के लिए एक कॉम्पैक्ट विद्युत कनेक्शन प्रदान करना है। मॉडल के आधार पर, पर्यावरणीय सीलिंग कनेक्शन को धूल और नमी से बचाने में मदद करती है।
नहीं, सुरक्षा रेटिंग मॉडल और असेंबली डिज़ाइन के अनुसार भिन्न होती है। खरीदारों को सटीक उत्पाद डेटाशीट की जांच करनी चाहिए और पुष्टि करनी चाहिए कि क्या रेटिंग एक मेटिड कनेक्टर, एक अनमेटेड कनेक्टर, या एक विशेष इंस्टॉलेशन स्थिति पर लागू होती है।
ए-कोडेड और डी-कोडेड कनेक्टर अलग-अलग इच्छित अनुप्रयोगों के लिए अलग-अलग कुंजीयन और संपर्क व्यवस्था का उपयोग करते हैं। ए-कोडेड वेरिएंट आमतौर पर सेंसर और एक्चुएटर्स के लिए उपयोग किए जाते हैं, जबकि डी-कोडेड वेरिएंट कुछ औद्योगिक ईथरनेट अनुप्रयोगों से जुड़े होते हैं। वास्तविक अनुकूलता को प्रासंगिक प्रोटोकॉल, पिन असाइनमेंट और उपकरण दस्तावेज़ीकरण के विरुद्ध सत्यापित किया जाना चाहिए।
हां, बशर्ते चयनित कनेक्टर और संपूर्ण केबल असेंबली को अपेक्षित बाहरी स्थितियों के लिए रेट किया गया हो। खरीदारों को स्थापना से पहले प्रवेश सुरक्षा, तापमान सीमा, यूवी जोखिम, संक्षारण जोखिम, केबल-जैकेट स्थायित्व और बढ़ते व्यवस्था का मूल्यांकन करना चाहिए।
मेटिंग इंटरफ़ेस, कोडिंग, पिन गिनती, विद्युत रेटिंग, संचार आवश्यकताओं, केबल विनिर्देशों और पर्यावरणीय स्थितियों की पहचान करके प्रारंभ करें। निर्माता की डेटाशीट के साथ इन आवश्यकताओं की तुलना करें और यदि कोई पैरामीटर अनिश्चित है तो तकनीकी पुष्टि का अनुरोध करें।
आवश्यक कनेक्टर प्रकार, पुरुष या महिला इंटरफ़ेस, कोडिंग, पिन गिनती, केबल लंबाई, कंडक्टर आकार, वोल्टेज और वर्तमान आवश्यकताएं, सुरक्षा रेटिंग, अनुमानित मात्रा, और कोई भी उपलब्ध चित्र या तस्वीरें शामिल करें। स्पष्ट विशिष्टताएँ आपूर्तिकर्ता को अनुकूलता का आकलन करने और अधिक प्रासंगिक उद्धरण प्रदान करने में मदद करती हैं।
एम12 सीरीज औद्योगिक वॉटरप्रूफ कनेक्टर आधुनिक स्वचालन, औद्योगिक सेंसिंग, मशीनरी और चयनित संचार प्रणालियों के लिए एक बहुमुखी कनेक्शन विकल्प प्रदान करता है। इसका कॉम्पैक्ट प्रारूप और थ्रेडेड कपलिंग व्यवस्थित वायरिंग और सुरक्षित कनेक्शन का समर्थन कर सकता है, जबकि उपयुक्त सीलिंग और केबल कॉन्फ़िगरेशन ऑपरेटिंग वातावरण की मांग को पूरा करने में मदद करते हैं।
सफल चयन M12 इंटरफ़ेस से कहीं अधिक पर निर्भर करता है। विद्युत रेटिंग, कोडिंग, पिन असाइनमेंट, पर्यावरण संरक्षण, केबल निर्माण और स्थापना आवश्यकताओं को इच्छित एप्लिकेशन के विरुद्ध सत्यापित किया जाना चाहिए। सावधानीपूर्वक विनिर्देशन समीक्षा संगतता समस्याओं को कम कर सकती है, रखरखाव दक्षता में सुधार कर सकती है और अधिक विश्वसनीय उपकरण संचालन का समर्थन कर सकती है।
रीयूनियन औद्योगिक कनेक्टिविटी घटकों का मूल्यांकन करने वाले व्यवसायों के लिए एम12 सीरीज औद्योगिक वॉटरप्रूफ कनेक्टर समाधान प्रदान करता है। चाहे आप नई मशीनरी विकसित कर रहे हों, प्रतिस्थापन भागों की सोर्सिंग कर रहे हों, या अनुकूलित केबल कनेक्शन की योजना बना रहे हों, खरीदने से पहले उत्पाद विवरण की समीक्षा करें और अपनी एप्लिकेशन आवश्यकताओं को तैयार करें।हमसे संपर्क करेंअपने कनेक्टर विनिर्देशों पर चर्चा करने, उत्पाद अनुकूलता की पुष्टि करने और अपने प्रोजेक्ट के अनुरूप कोटेशन का अनुरोध करने के लिए।
