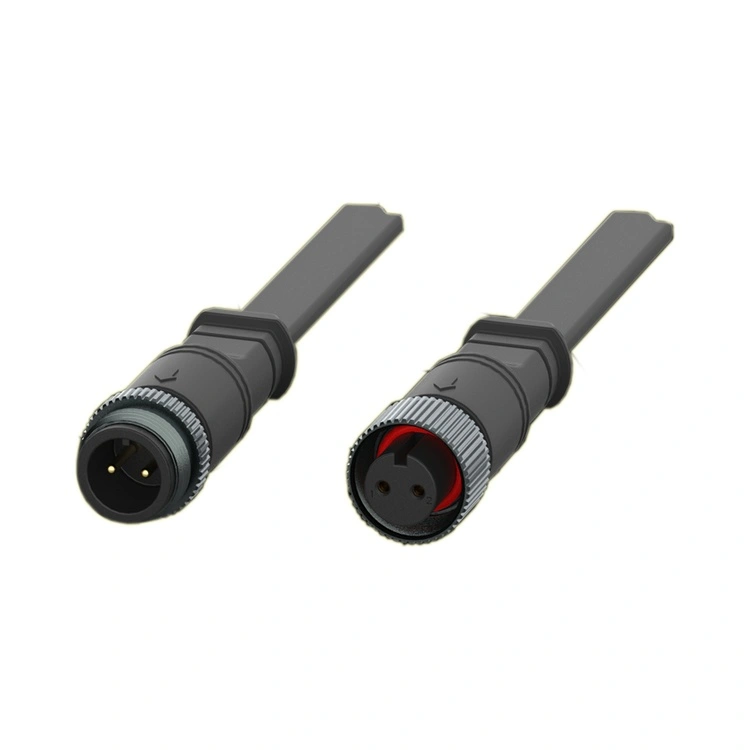

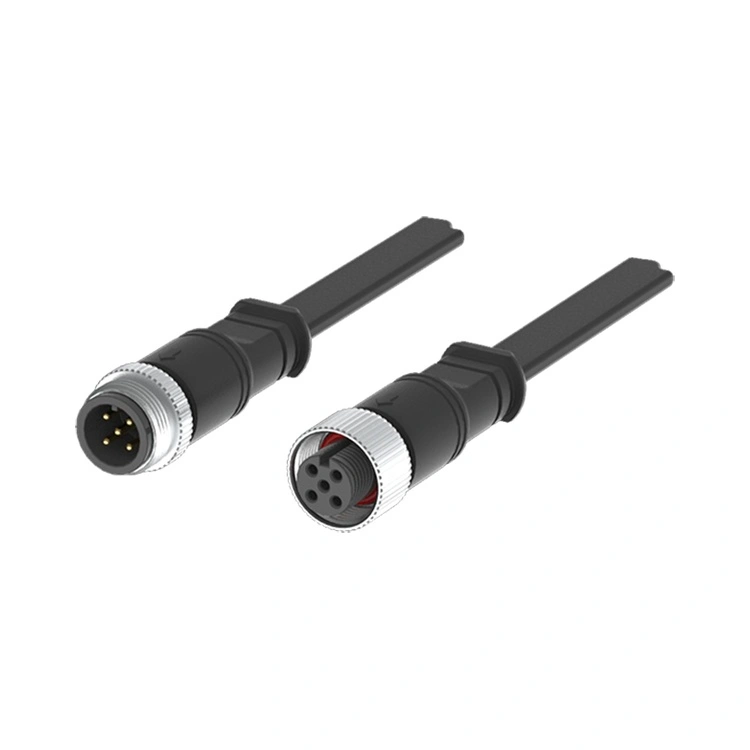

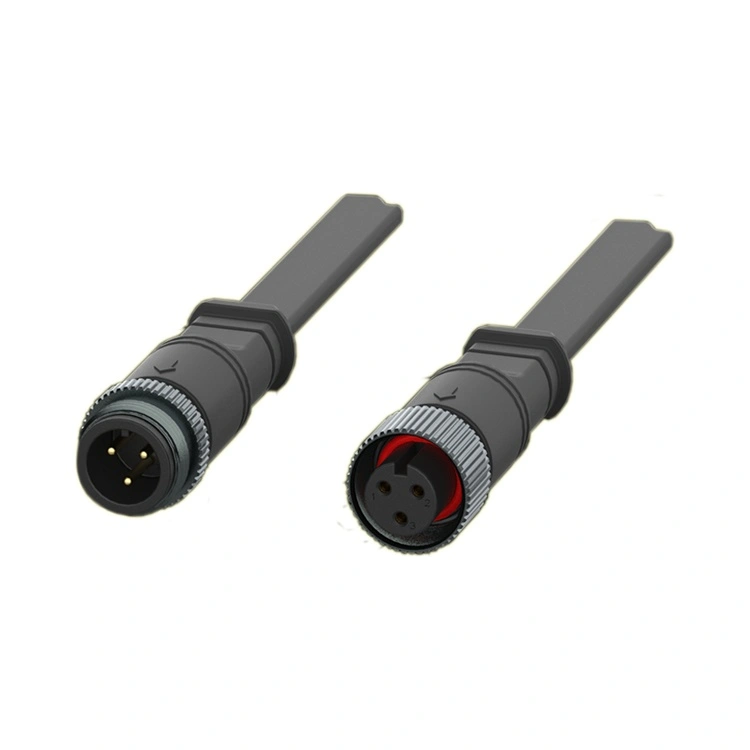

एम16 सीरीज एलईडी लाइट कनेक्टर बुद्धिमान एलईडी लाइटिंग सिस्टम के लिए रीयूनियन का विशेष इंटरकनेक्ट है - डिमिंग कंट्रोल वाली स्ट्रीट लाइट से लेकर रंग बदलने की क्षमताओं वाली आर्किटेक्चरल लाइटिंग तक। यह थ्रेडेड सर्कुलर कनेक्टर IP67/IP68 सीलिंग के साथ एक मजबूत 16 मिमी इंटरफ़ेस को जोड़ता है, जो इसे बाहरी इंस्टॉलेशन के लिए उपयुक्त बनाता है जहां पावर और सिग्नल अखंडता दोनों आवश्यक हैं।
कुंजी हाइब्रिड 2 + 4 पिन संस्करण (2 पावर पिन + 4 सिग्नल पिन) सहित 2- से 8-पिन कॉन्फ़िगरेशन में उपलब्ध, एम 16 श्रृंखला एक ही कॉम्पैक्ट कनेक्टर के भीतर उच्च-वर्तमान पावर डिलीवरी (15 ए तक) और कम वोल्टेज नियंत्रण सिग्नल (डीएएलआई, डीएमएक्स, 0-10 वी डिमिंग, या आरएस -485) दोनों का समर्थन करती है।
आवास का निर्माण उत्कृष्ट मौसम प्रतिरोध के साथ उच्च तापमान वाले थर्मोप्लास्टिक से किया गया है, जबकि कम और स्थिर संपर्क प्रतिरोध सुनिश्चित करने के लिए चयनात्मक सोना चढ़ाना के साथ संपर्कों को पीतल से तैयार किया जाता है। रीयूनियन एक लंबवत एकीकृत प्रक्रिया के माध्यम से एम16 श्रृंखला का निर्माण करता है - सटीक मशीनिंग और इंजेक्शन मोल्डिंग से लेकर स्वचालित असेंबली और 100% विद्युत परीक्षण तक।

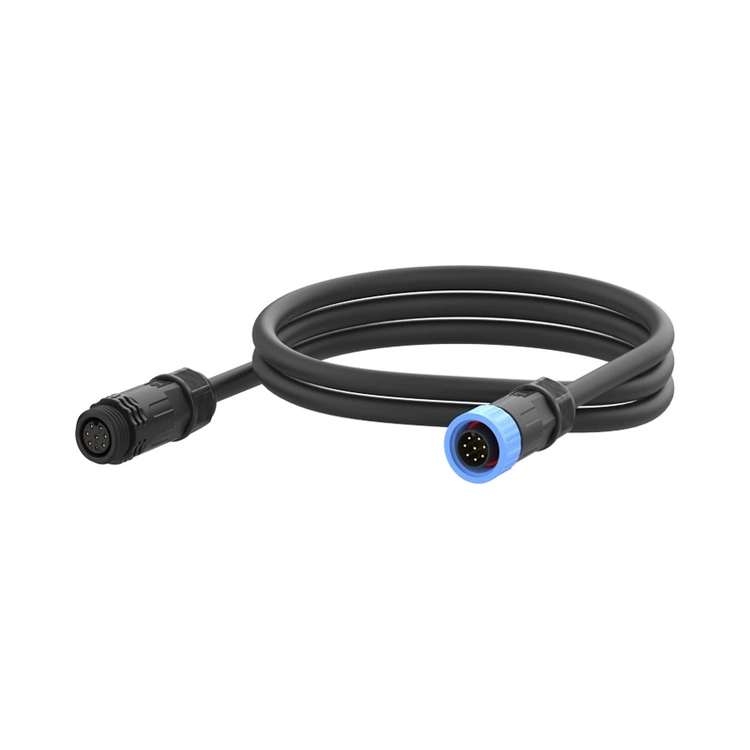

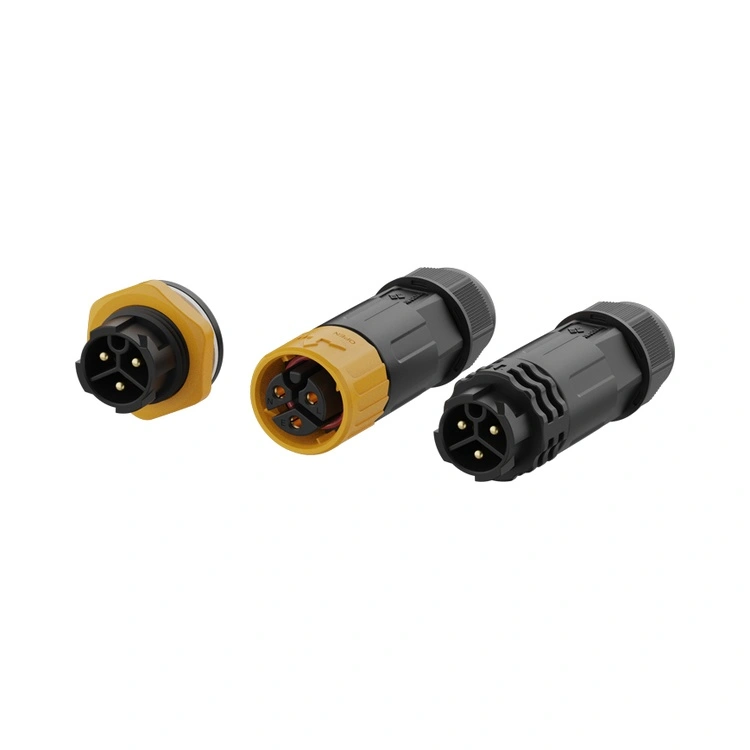

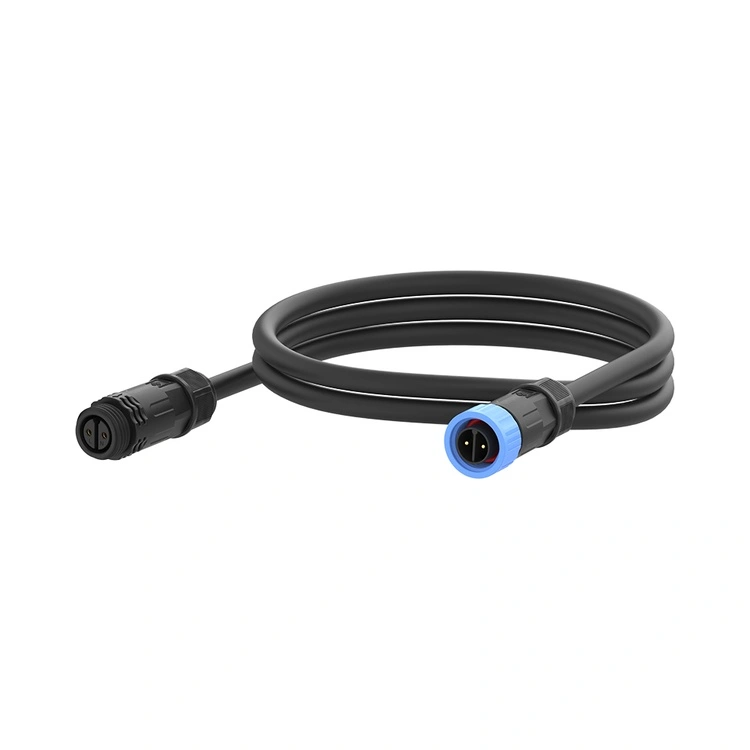

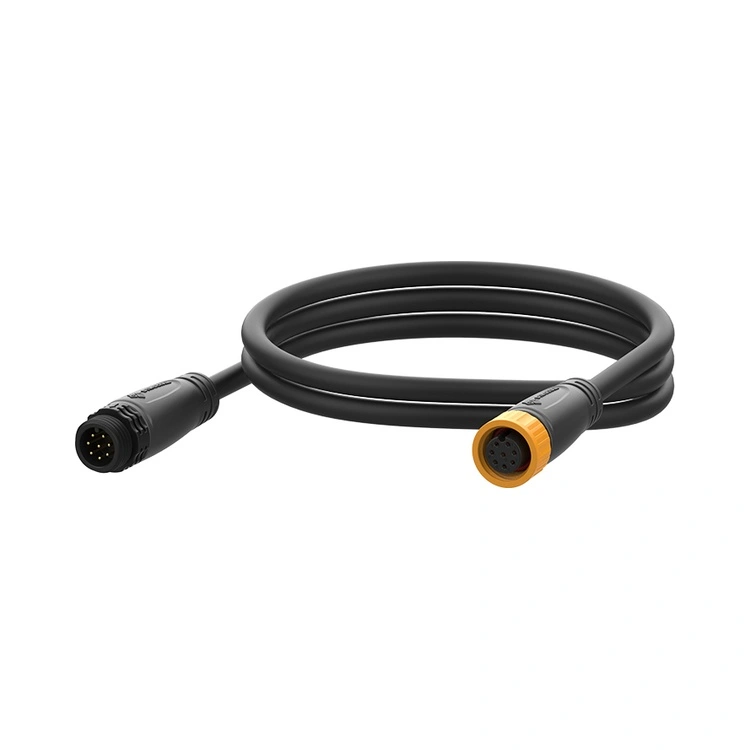

सोल्डर या पीसीबी टर्मिनेशन के साथ पैनल-माउंट और केबल-माउंट संस्करणों में उपलब्ध, एम16 श्रृंखला विविध ल्यूमिनेयर डिज़ाइनों के अनुकूल है। स्मार्ट शहरों, सुरंगों या खेल स्टेडियमों के लिए कनेक्टेड लाइटिंग सिस्टम डिजाइन करने वाले इंजीनियरों के लिए, यह कनेक्टर एक विश्वसनीय, मौसम-सील इंटरकनेक्ट प्रदान करता है जो केबल गिनती को कम करता है और स्थापना को सरल बनाता है।
| विशेषता | फ़ायदा |
| IP67/IP68 पर्यावरण सीलिंग | धूल, बारिश और अस्थायी विसर्जन को सहन करता है - आउटडोर स्ट्रीट लाइट, सुरंग प्रकाश और खेल स्टेडियमों के लिए विश्वसनीय। |
| हाइब्रिड 2+4 पिन कॉन्फ़िगरेशन | एक कनेक्टर में 2 पावर पिन (10A) और 4 सिग्नल पिन (3A) को जोड़ता है - केबल की संख्या कम करता है और ल्यूमिनेयर वायरिंग को सरल बनाता है। |
| पावर रेटिंग 15ए तक | उच्च-शक्ति एलईडी लोड को संभालता है - स्ट्रीट लाइट, फ्लडलाइट और स्टेडियम प्रकाश व्यवस्था के लिए उपयुक्त। |
| सिग्नल-अनुकूल डिज़ाइन | अलग-अलग पावर और सिग्नल संपर्क हस्तक्षेप को रोकते हैं |

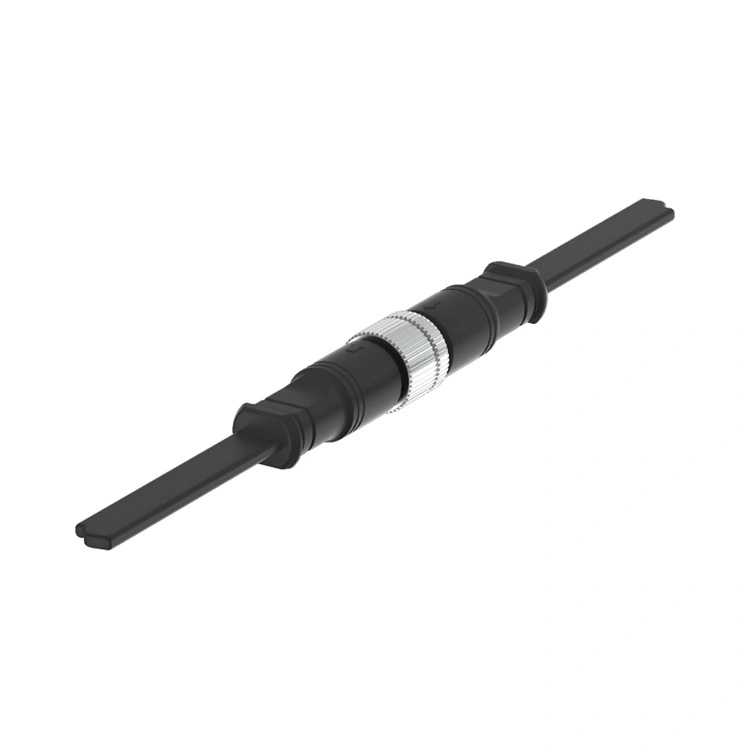

| थ्रेडेड लॉकिंग तंत्र | कंपन-प्रतिरोधी मेटिंग-हवा, यातायात कंपन और थर्मल साइकलिंग से ढीलापन रोकता है। |
| सोना चढ़ाया हुआ पीतल संपर्क | कम संपर्क प्रतिरोध (≤3mΩ) और संक्षारण संरक्षण-लगातार एलईडी ड्राइवर और नियंत्रण सिग्नल प्रदर्शन को बनाए रखता है। |
| -40°C से +105°C ऑपरेशन | व्यापक तापमान सीमा चरम बाहरी परिस्थितियों को कवर करती है - आर्कटिक सर्दियों से लेकर रेगिस्तानी गर्मियों तक। |
| मल्टी-पिन विकल्प (2-8 पिन) | सरल केवल-शक्ति वाले ल्यूमिनेयर और जटिल मल्टी-चैनल रंग बदलने वाले फिक्स्चर का समर्थन करता है। |
| पैरामीटर | 2-पिन | 3-पिन | 4-पिन | 5-पिन | 6-पिन | 7-पिन | 8-पिन | 2+4-पिन |
| वेल्टेज रेटिंग | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| वर्तमान रेटिंग | 15ए | 15ए | 10ए | 10ए | 5ए | 5ए | 5ए | 10ए+3ए |
| तार अनुभाग | 0.75-1.5मिमी² | 0.75-1.5मिमी² | 0.5-1.0mm² | 0.5-1.0mm² | 0.25-0.5मिमी² | 0.25-0.5मिमी² | 0.25-0.5मिमी² | 1.5/0.5मिमी² |
परिचालन तापमान:-40°C ~ +105°C
सुरक्षा रेटिंग:IP67 / IP68 (संयुक्त)
आवास सामग्री:उच्च तापमान थर्माप्लास्टिक
संपर्क सामग्री:सोना चढ़ाया हुआ तांबा मिश्र धातु
संपर्क प्रतिरोध:≤3mΩ
संभोग चक्र:≥500
ज्वलनशीलता रेटिंग:यूएल 94 वी-0
सभी सामग्रियां RoHS अनुरूप हैं
स्मार्ट स्ट्रीट लाइटिंग- DALI या 0-10V नियंत्रण के साथ केंद्रीकृत डिमिंग और मॉनिटरिंग सिस्टम।
सुरंग प्रकाश व्यवस्था- डिमिंग और फॉल्ट रिपोर्टिंग के साथ उच्च शक्ति वाले ल्यूमिनेयर।
वास्तुकला एवं अग्रभाग प्रकाश व्यवस्था- आरजीबी और ट्यून करने योग्य-सफ़ेद सिस्टम जिन्हें डीएमएक्स नियंत्रण की आवश्यकता होती है।
स्टेडियम एवं खेल प्रकाश व्यवस्था- ऑन-साइट डिमिंग और नियंत्रण के साथ उच्च-शक्ति फ्लडलाइट।
औद्योगिक हाई-बे लाइटिंग- मोशन सेंसिंग और डेलाइट हार्वेस्टिंग के साथ गोदाम और फैक्ट्री प्रकाश व्यवस्था।
समुद्री एवं अपतटीय प्रकाश व्यवस्था- जहाजों और अपतटीय प्लेटफार्मों के लिए संक्षारण प्रतिरोधी फिक्स्चर।
सौर ऊर्जा से संचालित प्रकाश व्यवस्था- बैटरी प्रबंधन और डिमिंग के साथ ऑफ-ग्रिड सिस्टम।
सिंगापुर का भूमि परिवहन प्राधिकरण DALI प्रोटोकॉल के माध्यम से केंद्रीकृत डिमिंग और दोष रिपोर्टिंग के साथ 25,000 स्ट्रीट लाइट को स्मार्ट एलईडी ल्यूमिनेयर में अपग्रेड कर रहा था। परियोजना के लिए ऐसे कनेक्टर्स की आवश्यकता थी जो एक ही केबल में पावर और DALI नियंत्रण सिग्नल दोनों को ले जाने में सक्षम हों - जिससे इंस्टॉलेशन जटिलता और केबल लागत कम हो। रीयूनियन ने एम16 श्रृंखला को 2+4 हाइब्रिड कॉन्फ़िगरेशन (एलईडी ड्राइवर के लिए 2 पावर पिन, डीएएलआई के लिए 4 सिग्नल पिन), आईपी67 सीलिंग और प्री-असेंबल पीयूआर केबल हार्नेस के साथ आपूर्ति की।25,000 से अधिक कनेक्टर वितरित किए गए पूरे प्रोजेक्ट में. सिंगापुर की उष्णकटिबंधीय जलवायु (उच्च आर्द्रता, भारी बारिश) में 2 साल के संचालन के बाद, परियोजना की रिपोर्ट दी गईकनेक्टर विफलता दर 0.01%. क्लाइंट ने एकल-केबल इंस्टॉलेशन को सक्षम करने के लिए 2+4 हाइब्रिड डिज़ाइन को श्रेय दिया, जिससे पिछले अलग-अलग पावर/सिग्नल इंस्टॉलेशन की तुलना में वायरिंग का समय 35% कम हो गया।
| प्रमाणन | दायरा |
| आईएसओ 9001:2015 | गुणवत्ता प्रबंधन-डिजाइन, उत्पादन और बिक्री के बाद सेवा। |
| आईएसओ 14001:2015 | पर्यावरण प्रबंधन-सत्यापित अपशिष्ट कटौती और टिकाऊ प्रथाएँ। |
| आईएसओ 13485:2016 | चिकित्सा उपकरण गुणवत्ता प्रबंधन-नैदानिक या निगरानी उपकरण में उपयोग किए जाने वाले M16 के लिए लागू। |
| यूएल मान्यता प्राप्त | उत्तरी अमेरिकी बाज़ारों के लिए घटक-स्तरीय सुरक्षा प्रमाणन। |
| RoHS | खतरनाक पदार्थों पर प्रतिबंध-यूरोपीय संघ के निर्देशों का अनुपालन। |
रीयूनियन की M16 LED कनेक्टर उत्पादन लाइन सख्त प्रक्रिया नियंत्रण के तहत संचालित होती है। वास्तविक विसर्जन परीक्षण के माध्यम से प्रत्येक उत्पादन बैच पर IP67 सीलिंग का सत्यापन किया जाता है। आपके गुणवत्ता ऑडिट और ग्राहक दस्तावेज़ीकरण आवश्यकताओं का समर्थन करते हुए, प्रत्येक बैच के लिए परीक्षण रिकॉर्ड, सामग्री प्रमाणपत्र और निरीक्षण रिपोर्ट बनाए रखी जाती हैं।
2+4 हाइब्रिड कॉन्फ़िगरेशन विशेष रूप से मूल्यवान हैस्मार्ट एलईडी प्रकाश व्यवस्था जहां शक्ति और नियंत्रण सिग्नल दोनों की आवश्यकता होती है:
2 पावर पिन एलईडी ड्राइवर के लिए 250V पर उच्च धारा (10A) प्रदान करें।
4 सिग्नल पिन लो-वोल्टेज नियंत्रण सिग्नल (जैसे, DALI, DMX, 0-10V डिमिंग, या RS-485 डेटा) ले जाएं।
दोनों को एक कनेक्टर में जोड़कर, आप अलग-अलग पावर और सिग्नल केबल की आवश्यकता को समाप्त कर देते हैं - जिससे इंस्टॉलेशन समय, केबल लागत और पैनल स्थान कम हो जाता है। यह स्मार्ट स्ट्रीट लाइटिंग के लिए विशेष रूप से मूल्यवान है, जहां ल्यूमिनेयर अक्सर दूर-दूर स्थित होते हैं, और अलग-अलग बिजली और नियंत्रण केबल चलाने की तुलना में एकल हाइब्रिड केबल चलाना काफी अधिक लागत प्रभावी होता है।
हाँ—2+4 हाइब्रिड कॉन्फ़िगरेशन प्रदान करता है4 स्वतंत्र सिग्नल संपर्क, एक ही कनेक्टर में एकाधिक प्रोटोकॉल ले जाने की अनुमति देता है। उदाहरण के लिए:
डाली 2 तारों (डेटा + ग्राउंड) की आवश्यकता है।
डीएमएक्स(आरएस-485) के लिए 3 तारों (डेटा+, डेटा-, ग्राउंड) की आवश्यकता होती है।
0-10V डिमिंग 2 तारों (डिम + ग्राउंड) की आवश्यकता है।
4 सिग्नल पिन के साथ, आप DALI (2 पिन) + एक अतिरिक्त नियंत्रण चैनल, या पूर्ण DMX कार्यान्वयन (3 पिन) + एक अतिरिक्त का समर्थन कर सकते हैं। अधिक सिग्नल लाइनों (उदाहरण के लिए, ट्यून करने योग्य-सफ़ेद + आरजीबी रंग नियंत्रण) की आवश्यकता वाले अनुप्रयोगों के लिए, हम 5-, 6-, या 8-पिन कॉन्फ़िगरेशन का उपयोग करने की सलाह देते हैं। हमारी इंजीनियरिंग टीम आपकी विशिष्ट प्रोटोकॉल आवश्यकताओं के लिए इष्टतम पिन कॉन्फ़िगरेशन का चयन करने में आपकी सहायता कर सकती है।
आउटडोर एलईडी इंस्टॉलेशन में IP67/IP68 सीलिंग प्राप्त करने और बनाए रखने के लिए, रीयूनियन अनुशंसा करता है:
संभोग टोक़- कपलिंग नट को हाथ से तब तक कसें जब तक कि ओ-रिंग पैनल की सतह से संपर्क न कर ले, फिर अतिरिक्त टॉर्क लगाएं0.6-0.8Nmटॉर्क रिंच का उपयोग करना। 1.0Nm से अधिक न हो.
ओ-रिंग निरीक्षण- यदि विकृति, दरार या सख्त होना दिखाई दे तो ओ-रिंग को बदल दें।
प्रतिस्थापन कार्यक्रम- आउटडोर एलईडी इंस्टॉलेशन (दैनिक थर्मल साइक्लिंग, यूवी एक्सपोज़र, बारिश) के लिए, निवारक रखरखाव के हिस्से के रूप में हर 2-3 साल में ओ-रिंग बदलें।
केबल मोड़ त्रिज्या- न्यूनतम मोड़ त्रिज्या बनाए रखें5× केबल व्यास केबल सील पर तनाव को रोकने के लिए कनेक्टर प्रविष्टि पर।
केबल ओरिएंटेशन- बाहरी स्थापनाओं के लिए, सील इंटरफ़ेस के पास पानी जमा होने से रोकने के लिए केबल निकास को नीचे की ओर उन्मुख करें।
सफाई- दोबारा कनेक्शन करने से पहले कनेक्टर के बाहरी हिस्से को हल्के डिटर्जेंट और पानी से साफ करें, ताकि मलबे से सील को नुकसान न पहुंचे।
