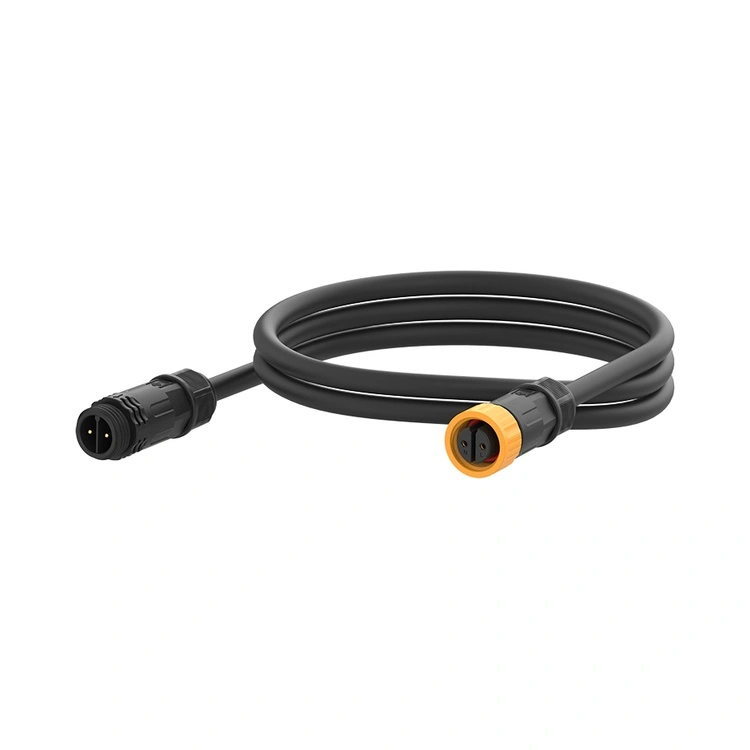

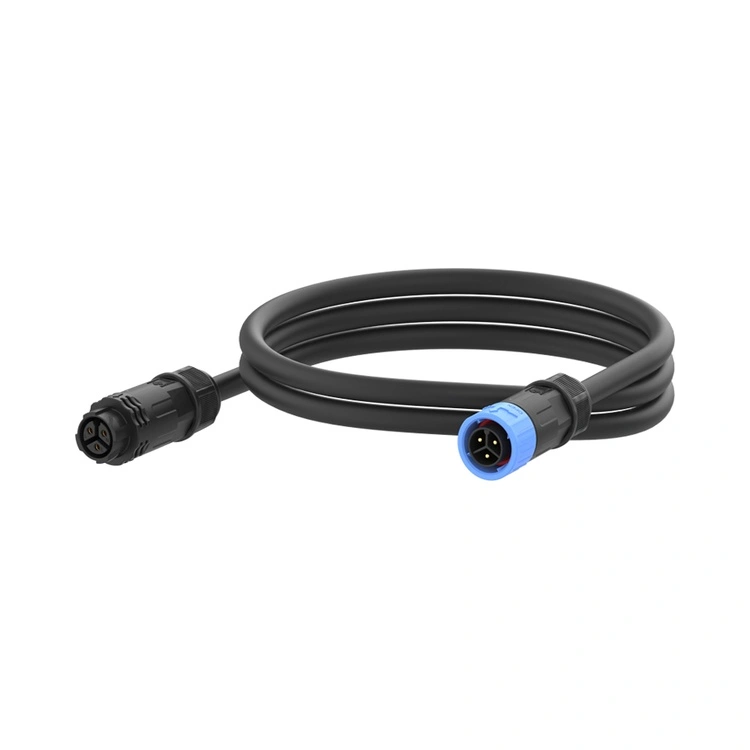

एम16 सीरीज वॉटरप्रूफ कनेक्टर रीयूनियन का मध्य-श्रेणी का औद्योगिक इंटरकनेक्ट है, जिसे कॉम्पैक्ट एम12 कनेक्टर और बड़े एम20/एम25 पावर कनेक्टर के बीच अंतर को पाटने के लिए डिज़ाइन किया गया है। IP67/IP68 सीलिंग मानकों के लिए प्रमाणित, यह थ्रेडेड सर्कुलर कनेक्टर पर्यावरण संरक्षण के साथ एक मजबूत 16 मिमी इंटरफ़ेस को जोड़ता है जो वाशडाउन वातावरण, आउटडोर इंस्टॉलेशन और मध्यम बिजली आवश्यकताओं वाले औद्योगिक उपकरणों के लिए उपयुक्त है।

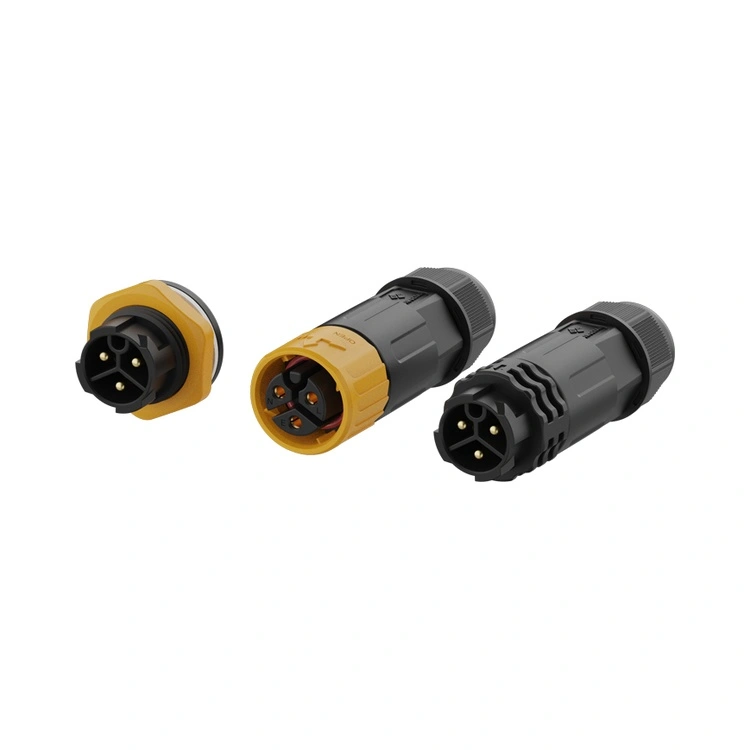

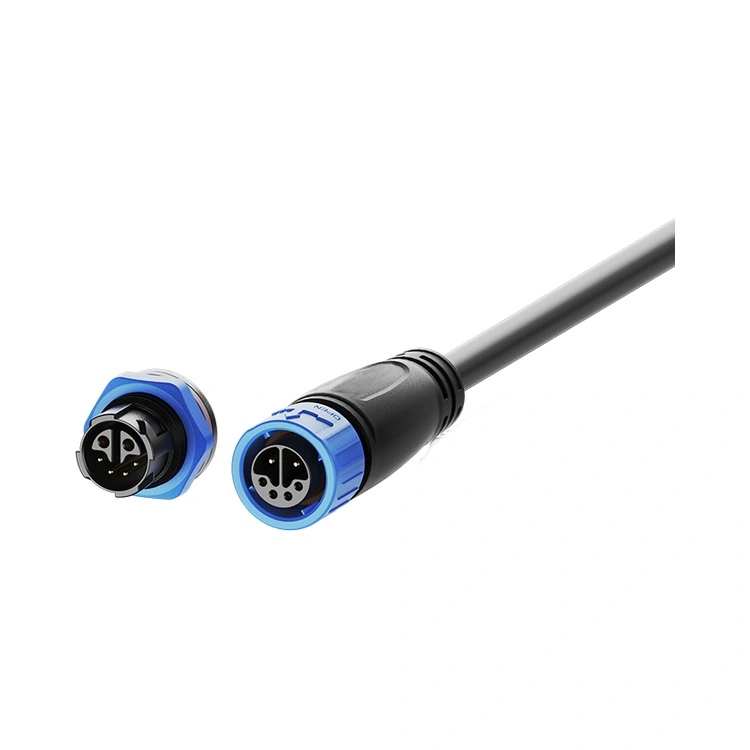

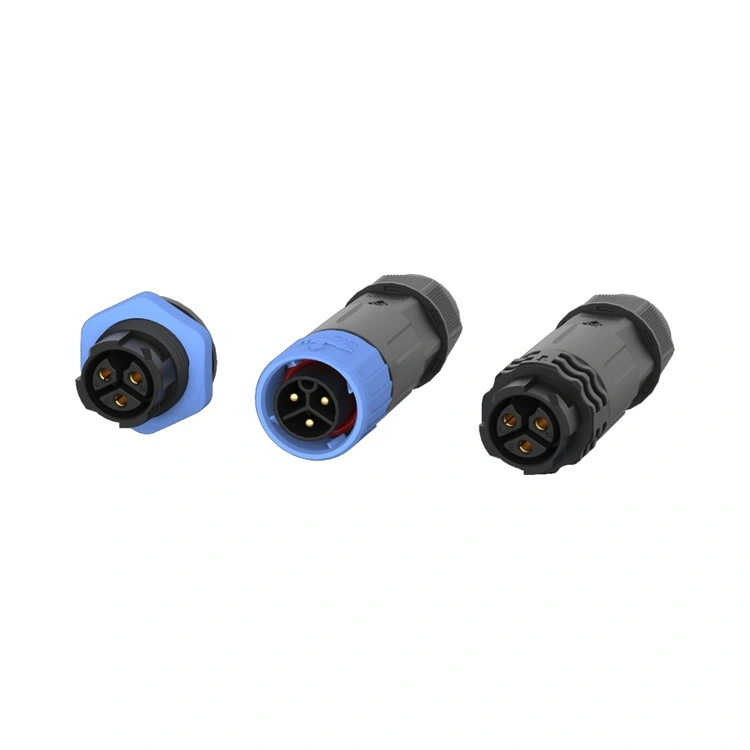

संपर्कों को चयनात्मक सोना चढ़ाना के साथ पीतल से तैयार किया जाता है, जो सैकड़ों संभोग चक्रों में कम और स्थिर संपर्क प्रतिरोध बनाए रखता है। रीयूनियन एक लंबवत एकीकृत प्रक्रिया के माध्यम से M16 श्रृंखला का निर्माण करता है - सटीक मशीनिंग से स्वचालित असेंबली और 100% विद्युत परीक्षण तक। सोल्डर या पीसीबी टर्मिनेशन के साथ पैनल-माउंट और केबल-माउंट संस्करणों में उपलब्ध, एम16 श्रृंखला विविध उपकरण डिजाइनों के अनुकूल है। इंजीनियरों के लिए ऐसे कनेक्टर की आवश्यकता होती है जो M12 की तुलना में अधिक वर्तमान क्षमता प्रदान करता है लेकिन फिर भी कॉम्पैक्ट फॉर्म फैक्टर में, यह कनेक्टर एक विश्वसनीय, सीलबंद इंटरकनेक्ट समाधान प्रदान करता है।
| विशेषता | फ़ायदा |
| IP67/IP68 पर्यावरण सीलिंग | धूल, अस्थायी विसर्जन और विस्तारित विसर्जन को सहन करता है - वाशडाउन, आउटडोर और समुद्री प्रतिष्ठानों के लिए विश्वसनीय। |
| 2 से 8-पिन कॉन्फ़िगरेशन | सरल पावर कनेक्शन, मल्टी-सिग्नल और हाइब्रिड पावर-सिग्नल अनुप्रयोगों का समर्थन करता है। |
| हाइब्रिड 2+4 पिन विकल्प | पावर (2 पिन, 10ए) और सिग्नल (4 पिन, 3ए) को एक ही कनेक्टर में संयोजित करता है—केबल की संख्या और पैनल स्थान को कम करता है। |
| वर्तमान रेटिंग 15ए तक | मध्यम बिजली भार को संभालता है - मोटर, एक्चुएटर्स और एलईडी प्रकाश व्यवस्था के लिए उपयुक्त। |
| थ्रेडेड लॉकिंग तंत्र | कंपन-प्रतिरोधी संभोग-मशीनरी आंदोलन और थर्मल साइक्लिंग से ढीलापन रोकता है। |
| सोना चढ़ाया हुआ पीतल संपर्क | कम संपर्क प्रतिरोध (≤3mΩ) और संक्षारण संरक्षण-आर्द्र वातावरण में प्रदर्शन बनाए रखता है। |
| उच्च तापमान PA66 आवास | -40°C से +105°C ऑपरेशन-औद्योगिक और बाहरी तापमान चरम सीमा को कवर करता है। |
| पैरामीटर | 2-पिन | 3-पिन | 4-पिन | 5-पिन | 6-पिन | 7-पिन | 8-पिन | 2+4-पिन |
| वेल्टेज रेटिंग | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| वर्तमान रेटिंग | 15ए | 15ए | 10ए | 10ए | 5ए | 5ए | 5ए | 10ए+3ए |
| तार अनुभाग | 0.75-1.5मिमी² | 0.75-1.5मिमी² | 0.5-1.0mm² | 0.5-1.0mm² | 0.25-0.5मिमी² | 0.25-0.5मिमी² | 0.25-0.5मिमी² | 1.5/0.5मिमी² |
ऑपरेटिंग तापमान: -40°C ~ +105°C
सुरक्षा रेटिंग: IP67 / IP68 (संयुक्त)
आवास सामग्री: उच्च तापमान थर्मोप्लास्टिक
संपर्क सामग्री: सोना चढ़ाया हुआ तांबा मिश्र धातु
संपर्क प्रतिरोध: ≤3mΩ
संभोग चक्र: ≥500
ज्वलनशीलता रेटिंग: UL 94 V-0
सभी सामग्रियां RoHS अनुरूप हैं
| पहलू | रीयूनियन M16 सीरीज | प्रीमियम यूरोपीय M16 ब्रांड | कम लागत वाला अनब्रांडेड M16 |
| कीमत | वॉल्यूम-अनुकूल मूल्य निर्धारण | 3-4× अधिक | पहले से सस्ता |
| सीलिंग रेटिंग | आईपी67/आईपी68 - मानक | IP67 विशिष्ट | असत्यापित दावे |
| वर्तमान रेटिंग | 15ए तक | 15ए तक सामान्य | चर |
| पिन विकल्प | 2~8पिन प्लस हाइब्रिड 2+4पिन | सीमित दायरा | अधूरा चयन |
| 100% विद्युत परीक्षण | प्रत्येक इकाई | नमूना आधारित | यादृच्छिक या कोई नहीं |
| पता लगाने की क्षमता | राल से तैयार कनेक्टर तक ईआरपी का पता लगाया जा सकता है | हाँ | कोई नहीं |
| समय सीमा | 10-17 दिन | 4-8 सप्ताह | अप्रत्याशित |
| अनुकूलन MOQ | निम्न (100 टुकड़े) | उच्च (500+) | पेश नहीं किया गया |
| तकनीकी समर्थन | 10-व्यक्ति इंजीनियरिंग टीम से 24 घंटे की प्रतिक्रिया | अच्छा लेकिन धीमा | सीमित |
| आईएसओ प्रमाणपत्र | 9001, 14001, 13485 | आमतौर पर 9001 | आमतौर पर कोई नहीं |
| प्रमाणन | दायरा |
| आईएसओ 9001:2015 | गुणवत्ता प्रबंधन-डिजाइन, उत्पादन और बिक्री के बाद सेवा। |
| आईएसओ 14001:2015 | पर्यावरण प्रबंधन-सत्यापित अपशिष्ट कटौती और टिकाऊ प्रथाएँ। |
| आईएसओ 13485:2016 | चिकित्सा उपकरण गुणवत्ता प्रबंधन-नैदानिक या निगरानी उपकरण में उपयोग किए जाने वाले M16 के लिए लागू। |
| यूएल मान्यता प्राप्त | उत्तरी अमेरिकी बाज़ारों के लिए घटक-स्तरीय सुरक्षा प्रमाणन। |
| RoHS | खतरनाक पदार्थों पर प्रतिबंध-यूरोपीय संघ के निर्देशों का अनुपालन। |
रीयूनियन की M16 उत्पादन लाइन सख्त प्रक्रिया नियंत्रण के तहत संचालित होती है। वास्तविक विसर्जन परीक्षण के माध्यम से प्रत्येक उत्पादन बैच पर IP67/IP68 सीलिंग का सत्यापन किया जाता है। आपके गुणवत्ता ऑडिट और ग्राहक दस्तावेज़ीकरण आवश्यकताओं का समर्थन करते हुए, प्रत्येक बैच के लिए परीक्षण रिकॉर्ड, सामग्री प्रमाणपत्र और निरीक्षण रिपोर्ट बनाए रखी जाती हैं।
2+4 हाइब्रिड कॉन्फ़िगरेशन एक एकल कनेक्टर हाउसिंग में दो पावर संपर्कों (रेटेड 10A, 250V) और चार सिग्नल संपर्कों (रेटेड 3A, 50V) को जोड़ता है। यह डिज़ाइन महत्वपूर्ण लाभ प्रदान करता है:
केबल की संख्या कम करता है - अलग-अलग पावर और सिग्नल केबल चलाने के बजाय, एक केबल दोनों को ले जाती है।
पैनल स्थान बचाता है - एक पैनल कटआउट दो की जगह लेता है।
इंस्टॉलेशन को सरल बनाता है - दो के बजाय एक कनेक्टर को जोड़ना।
विशिष्ट अनुप्रयोगों में मोटर ड्राइव (पावर + एनकोडर फीडबैक), एलईडी ल्यूमिनेयर (पावर + डीएएलआई नियंत्रण), और औद्योगिक सेंसर शामिल हैं जिनके लिए पावर और डेटा दोनों की आवश्यकता होती है। यदि आपके डिवाइस को बिजली के लिए >4A की आवश्यकता है और कम-वोल्टेज सिग्नल भी प्रदान करता है, तो 2+4 हाइब्रिड अक्सर सबसे कुशल समाधान होता है।
दोनों रेटिंग एक ही कनेक्टर डिज़ाइन पर उपलब्ध हैं, लेकिन व्यावहारिक अंतर यह है:
आईपी67-अस्थायी विसर्जन से सुरक्षित (30 मिनट के लिए 1 मी)। अधिकांश आउटडोर और वाशडाउन अनुप्रयोगों के लिए उपयुक्त।
IP68- निरंतर विसर्जन (ग्राहक द्वारा निर्दिष्ट गहराई और अवधि) से सुरक्षित। समुद्री, जलमग्न सेंसर और बाढ़-प्रवण प्रतिष्ठानों के लिए उपयुक्त।
रीयूनियन का मानक M16 IP67-रेटेड है। IP68 के लिए, हम उन्नत ओ-रिंग सामग्री और वैकल्पिक ओवरमोल्डिंग का उपयोग करते हैं। अपनी अपेक्षित विसर्जन गहराई और अवधि निर्दिष्ट करें (उदाहरण के लिए, "IP68, 24 घंटे के लिए 2m") और हमारी इंजीनियरिंग टीम उपयुक्तता की पुष्टि करेगी।
IP67 सीलिंग को प्राप्त करने और बनाए रखने के लिए, रीयूनियन अनुशंसा करता है:
मेटिंग टॉर्क - कपलिंग नट को तब तक हाथ से कसें जब तक कि ओ-रिंग पैनल की सतह से संपर्क न कर ले, फिर टॉर्क रिंच का उपयोग करके 0.6-0.8Nm का अतिरिक्त टॉर्क लगाएं। 1.0Nm से अधिक न हो.
ओ-रिंग निरीक्षण - यदि विकृति, दरार या सख्त होना दिखाई दे तो ओ-रिंग को बदल दें।
प्रतिस्थापन अनुसूची - दैनिक वाशडाउन अनुप्रयोगों के लिए वार्षिक; मानक औद्योगिक वातावरण के लिए हर 2-3 साल में।
केबल मोड़ त्रिज्या - कनेक्टर प्रविष्टि पर न्यूनतम 5× केबल व्यास बनाए रखें।
ओरिएंटेशन - आउटडोर/वॉशडाउन अनुप्रयोगों के लिए, केबल निकास को नीचे की ओर उन्मुख करें।
