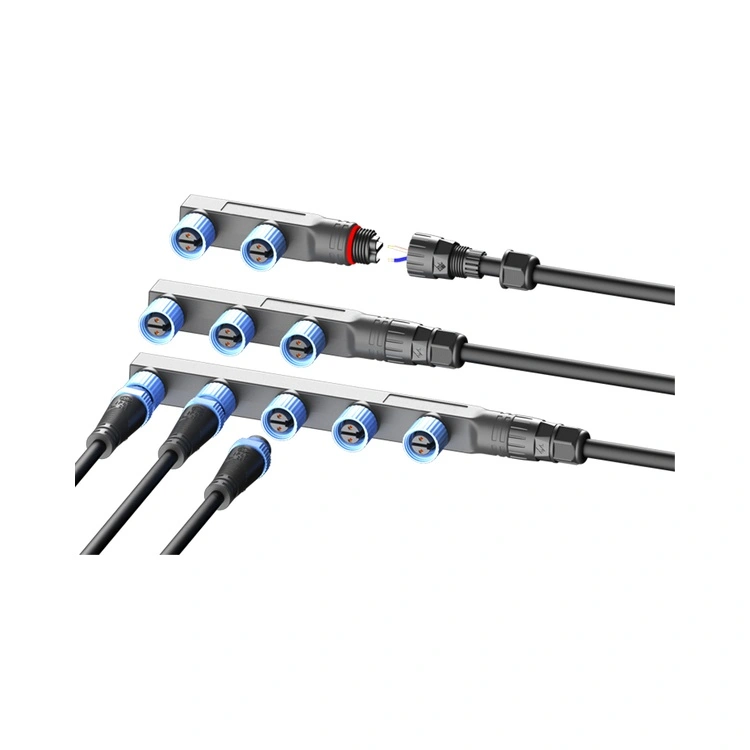

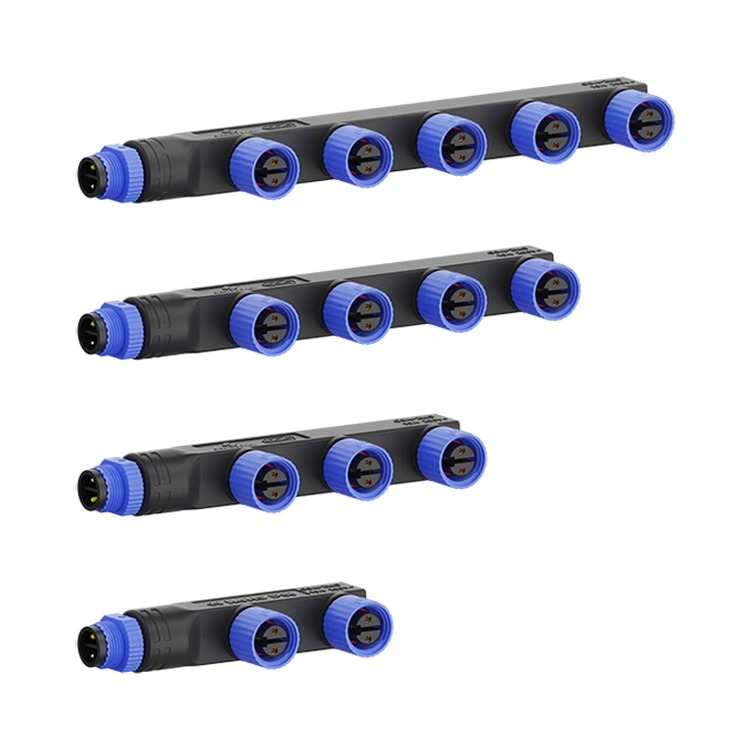

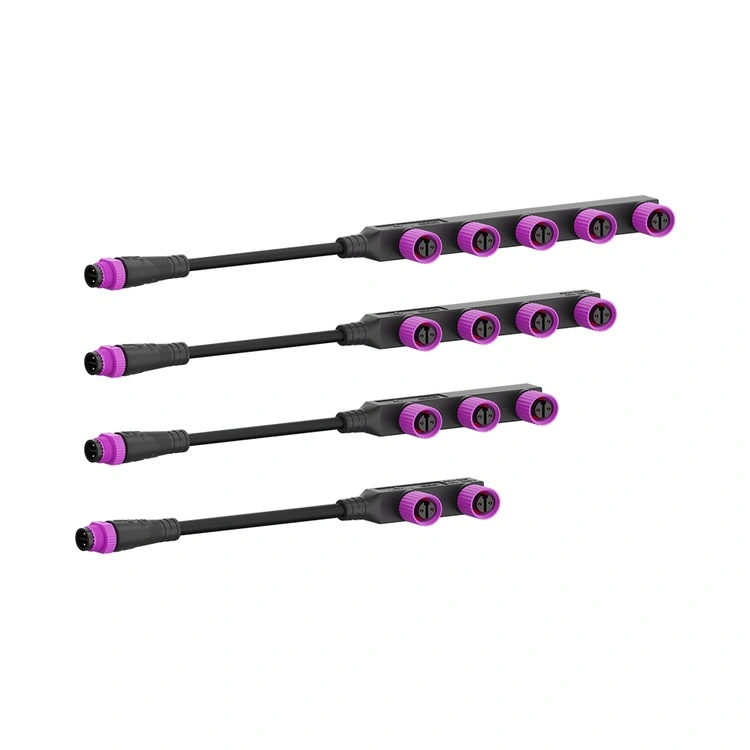

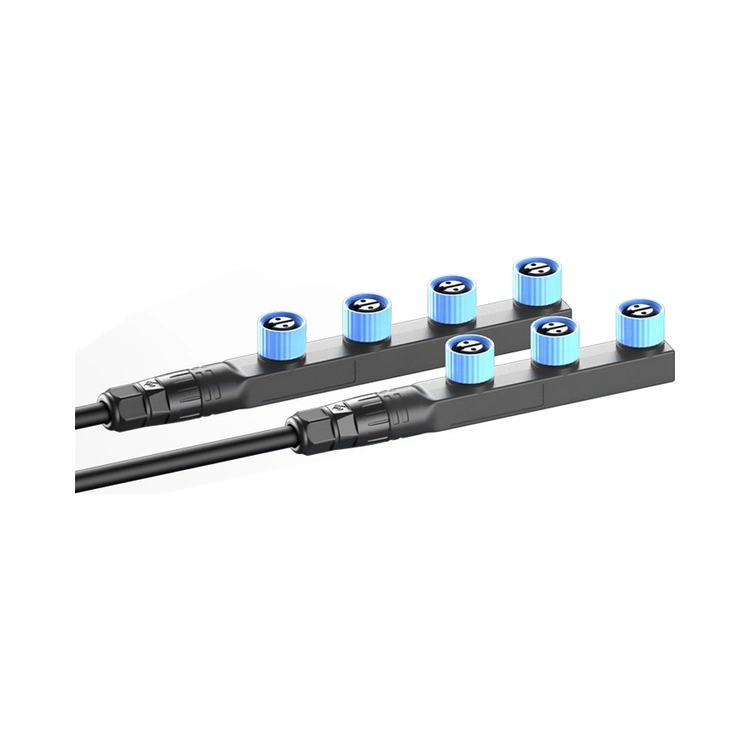

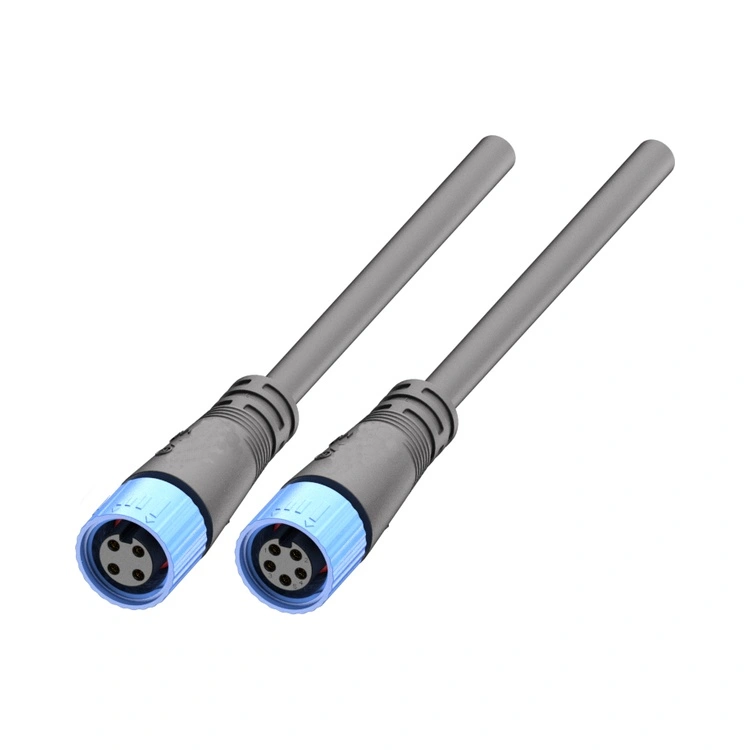

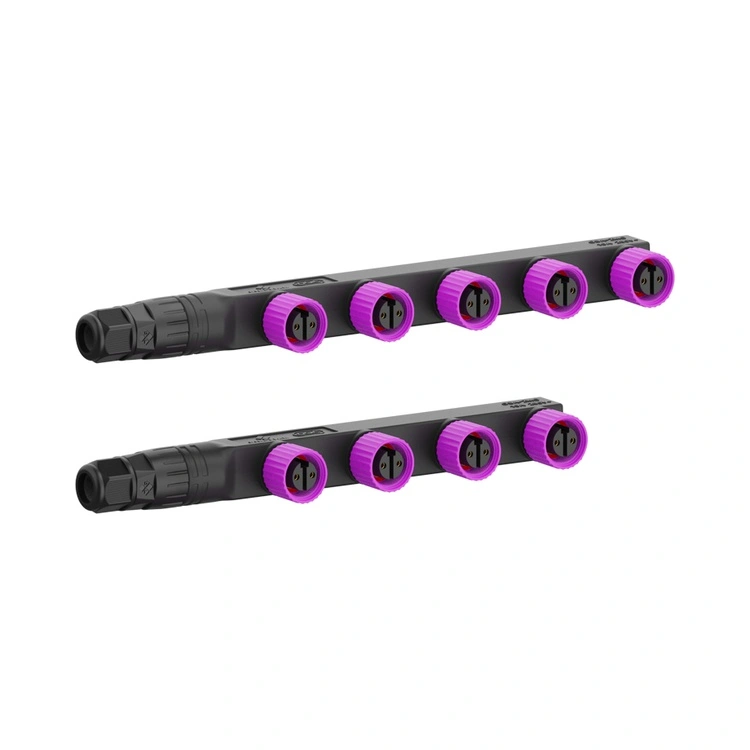

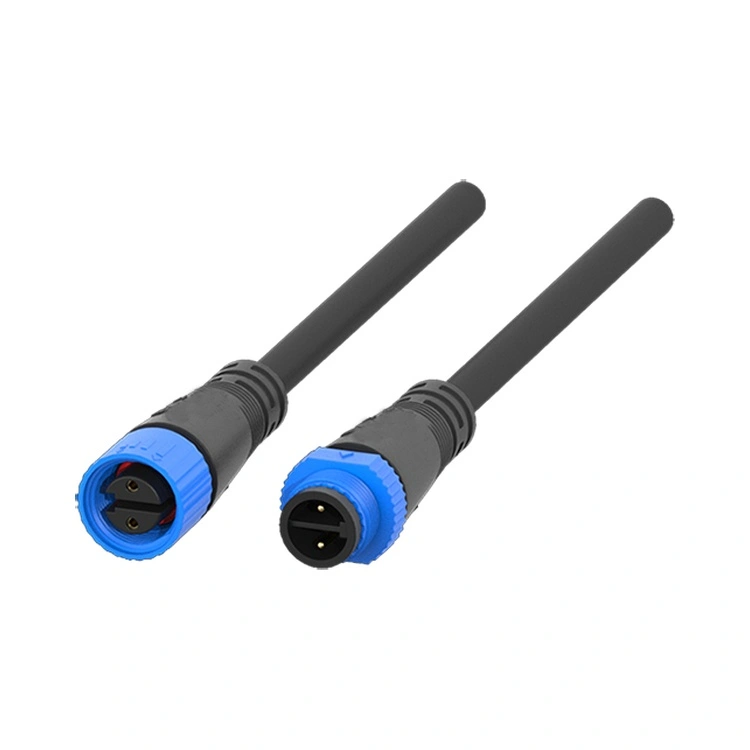

M15 सीरीज एलईडी लाइट कनेक्टर

एम15 सीरीज एलईडी लाइट कनेक्टर आउटडोर एलईडी लाइटिंग उद्योग के लिए रीयूनियन का विशेष इंटरकनेक्ट है - जो औद्योगिक रोशनी में सबसे तेजी से बढ़ते क्षेत्रों में से एक है। एलईडी लाइटिंग इंटरफ़ेस मानकों के लिए प्रमाणित, यह थ्रेडेड सर्कुलर कनेक्टर IP67-रेटेड सीलिंग के साथ एक कॉम्पैक्ट 15 मिमी एफ-टाइप डिज़ाइन को जोड़ता है, जो इसे स्ट्रीट लाइट, सुरंग प्रकाश, वास्तुशिल्प रोशनी, स्टेडियम फ्लडलाइट और आउटडोर एलईडी डिस्प्ले के लिए उपयुक्त बनाता है।

कनेक्टर का आवास उच्च शक्ति PA66 थर्मोप्लास्टिक से बनाया गया है, जो धातु विकल्पों के वजन और संक्षारण चिंताओं के बिना उत्कृष्ट मौसम प्रतिरोध, संक्षारण सुरक्षा और यांत्रिक स्थायित्व प्रदान करता है।

M15 श्रृंखला की एक प्रमुख सुरक्षा विशेषता इसका मल्टी-कोर आंतरिक विभाजन डिज़ाइन है - पावर कंडक्टरों के बीच अलग-अलग बाधाएं वायर इन्सुलेशन क्षति से शॉर्ट सर्किट को रोकती हैं, उच्च-शक्ति एलईडी इंस्टॉलेशन के लिए एक महत्वपूर्ण आवश्यकता जहां बिजली आपूर्ति 500W से अधिक प्रदान कर सकती है।

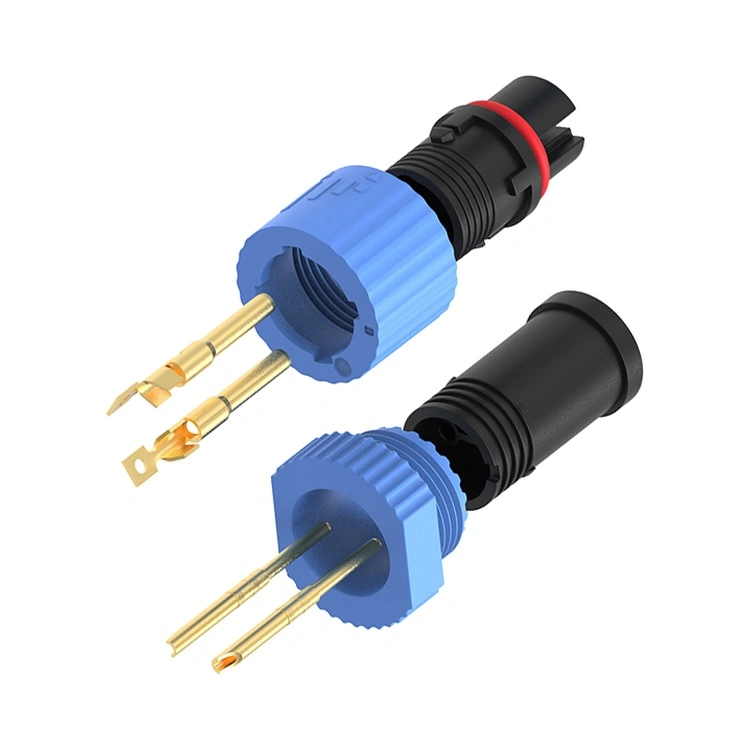

संपर्क तांबे के मिश्र धातु से सोना चढ़ाकर बनाए जाते हैं, जो कनेक्टर की सेवा अवधि के दौरान कम और स्थिर संपर्क प्रतिरोध (≤3mΩ) बनाए रखता है।

10A तक की वर्तमान रेटिंग के साथ 2-, 3-, 4- और 5-पिन कॉन्फ़िगरेशन में उपलब्ध, M15 श्रृंखला निरंतर-वर्तमान और निरंतर-वोल्टेज एलईडी ड्राइवरों दोनों का समर्थन करती है।

रीयूनियन एक लंबवत एकीकृत प्रक्रिया के माध्यम से एम15 श्रृंखला का निर्माण करता है - सटीक इंजेक्शन मोल्डिंग से लेकर स्वचालित असेंबली और 100% विद्युत परीक्षण तक। थ्रेडेड लॉकिंग तंत्र कंपन-प्रतिरोधी संभोग सुनिश्चित करता है - -40 डिग्री सेल्सियस से +105 डिग्री सेल्सियस तक हवा, यातायात कंपन और थर्मल साइक्लिंग के संपर्क में आने वाले प्रतिष्ठानों के लिए महत्वपूर्ण।

आउटडोर लाइटिंग सिस्टम डिजाइन करने वाले इंजीनियरों के लिए, यह कनेक्टर विशेष रूप से एलईडी अनुप्रयोगों के लिए तैयार एक विश्वसनीय, सुरक्षित और कॉम्पैक्ट समाधान प्रदान करता है, जो रीयूनियन के 15 वर्षों के विनिर्माण अनुभव द्वारा समर्थित है।

प्रमुख विक्रय बिंदु

एम15 श्रृंखला को आउटडोर एलईडी लाइटिंग के उद्देश्य से बनाया गया है, जिसमें ऐसी विशेषताएं हैं जो दीर्घकालिक आउटडोर इंस्टॉलेशन की विशिष्ट मांगों को संबोधित करती हैं।

तकनीकी निर्देश

सामान्य विशिष्टताएँ:

परिचालन तापमान:-40°C ~ +105°C

सुरक्षा रेटिंग:IP67 / IP68 (संयुक्त)

आवास सामग्री:पीए66

संपर्क सामग्री:सोना चढ़ाया हुआ तांबा मिश्र धातु

संपर्क प्रतिरोध:≤3mΩ

संभोग चक्र:≥500

डिज़ाइन मानक:एलईडी लाइटिंग इंटरफ़ेस मानकों का अनुपालन करता है

ज्वलनशीलता रेटिंग:यूएल 94 वी-0

सभी सामग्रियां RoHS अनुरूप हैं

अनुप्रयोग और वास्तविक दुनिया में उपयोग के मामले

एम15 सीरीज एलईडी लाइट कनेक्टर को बाहरी प्रकाश अनुप्रयोगों में तैनात किया गया है जहां विश्वसनीयता और सुरक्षा सर्वोपरि है।

प्राथमिक अनुप्रयोग फ़ील्ड

सड़क एवं राजमार्ग प्रकाश व्यवस्था- एलईडी स्ट्रीट लाइट और राजमार्ग रोशनी प्रणाली।

सुरंग प्रकाश व्यवस्था- राजमार्ग और रेलवे सुरंग रोशनी।

वास्तुकला एवं अग्रभाग प्रकाश व्यवस्था– भवन की रूपरेखा, पुल और स्मारक।

स्टेडियम एवं खेल प्रकाश व्यवस्था- बड़े क्षेत्र की फ्लडलाइटिंग प्रणालियाँ।

आउटडोर एलईडी डिस्प्ले- मॉड्यूलर बिलबोर्ड और बड़े प्रारूप वाली स्क्रीन।

लैंडस्केप और पार्क प्रकाश व्यवस्था- पथ प्रकाश व्यवस्था, सजावटी स्थापना, और उद्यान रोशनी।

सौर ऊर्जा से संचालित प्रकाश व्यवस्था- ऑफ-ग्रिड स्ट्रीट और पाथवे लाइटिंग।

प्रमाणपत्र एवं गुणवत्ता आश्वासन

रीयूनियन की M15 LED कनेक्टर उत्पादन लाइन सख्त प्रक्रिया नियंत्रण के तहत संचालित होती है। वास्तविक विसर्जन परीक्षण के माध्यम से प्रत्येक उत्पादन बैच पर IP67 सीलिंग का सत्यापन किया जाता है। आपके गुणवत्ता ऑडिट और ग्राहक दस्तावेज़ीकरण आवश्यकताओं का समर्थन करते हुए, प्रत्येक बैच के लिए परीक्षण रिकॉर्ड, सामग्री प्रमाणपत्र और निरीक्षण रिपोर्ट बनाए रखी जाती हैं।

अक्सर पूछे जाने वाले प्रश्न (एफएक्यू)

1. M15 LED कनेक्टर में कंडक्टरों के बीच आंतरिक विभाजन क्यों हैं—क्या यह एक मानक विशेषता है?

मल्टी-कोर आंतरिक विभाजन डिज़ाइन एक हैसुरक्षा विशेषता एलईडी प्रकाश अनुप्रयोगों के लिए विशेष रूप से एम15 श्रृंखला में इंजीनियर किया गया। उच्च-शक्ति एलईडी इंस्टॉलेशन में, बिजली की आपूर्ति 350V डीसी तक वोल्टेज पर 500W से अधिक प्रदान कर सकती है। यदि तार इन्सुलेशन परत क्षतिग्रस्त हो जाती है (स्थापना के दौरान या कंपन से), उजागर कंडक्टर शॉर्ट-सर्किट कर सकते हैं - जिससे ड्राइवर विफल हो सकता है या आग भी लग सकती है। आंतरिक विभाजन कनेक्टर बॉडी के भीतर कंडक्टरों के बीच भौतिक अलगाव प्रदान करते हैं, इन्सुलेशन से समझौता होने पर भी संपर्क को रोकते हैं। यह सुविधा हैमानक नहीं सामान्य प्रयोजन कनेक्टर्स (M8/M12) में और यह M15 के लिए एक प्रमुख विभेदक है। रीयूनियन के विभाजनों को इंसुलेटर के साथ एकीकृत रूप से ढाला गया है - अलग-अलग घटकों के रूप में नहीं जोड़ा गया है - यह सुनिश्चित करते हुए कि वे कनेक्टर के सेवा जीवन के दौरान प्रभावी बने रहें।

2. M15 कपलिंग नट के लिए उचित टॉर्क क्या है, और समय के साथ IP67 सील को कैसे बनाए रखा जाना चाहिए?

आउटडोर एलईडी इंस्टॉलेशन में IP67 सीलिंग प्राप्त करने और बनाए रखने के लिए, रीयूनियन अनुशंसा करता है:

संभोग टोक़- कपलिंग नट को हाथ से तब तक कसें जब तक कि ओ-रिंग पैनल की सतह से संपर्क न कर ले, फिर अतिरिक्त टॉर्क लगाएं0.4-0.6Nmटॉर्क रिंच का उपयोग करना। 0.8Nm से अधिक न हो.

ओ-रिंग निरीक्षण- प्रत्येक रखरखाव चक्र में पहले से स्थापित ओ-रिंग का निरीक्षण किया जाना चाहिए। यदि विकृति, दरार या सख्त होना दिखाई दे तो बदलें।

ओ-रिंग प्रतिस्थापन कार्यक्रम- दैनिक थर्मल साइक्लिंग वाले बाहरी प्रतिष्ठानों के लिए, निवारक रखरखाव के हिस्से के रूप में हर 2-3 साल में ओ-रिंग बदलें।

केबल मोड़ त्रिज्या- न्यूनतम मोड़ त्रिज्या बनाए रखें5× केबल व्यास केबल सील पर तनाव को रोकने के लिए कनेक्टर प्रविष्टि पर।

केबल ओरिएंटेशन- सील इंटरफ़ेस के पास पानी जमा होने से रोकने के लिए केबल निकास को नीचे की ओर रखें।

पुन: कनेक्शन से पहले सफाई- दोबारा कनेक्शन करने से पहले कनेक्टर के बाहरी हिस्से को हल्के डिटर्जेंट और पानी से साफ करें, ताकि मलबे से सील को नुकसान न पहुंचे।
