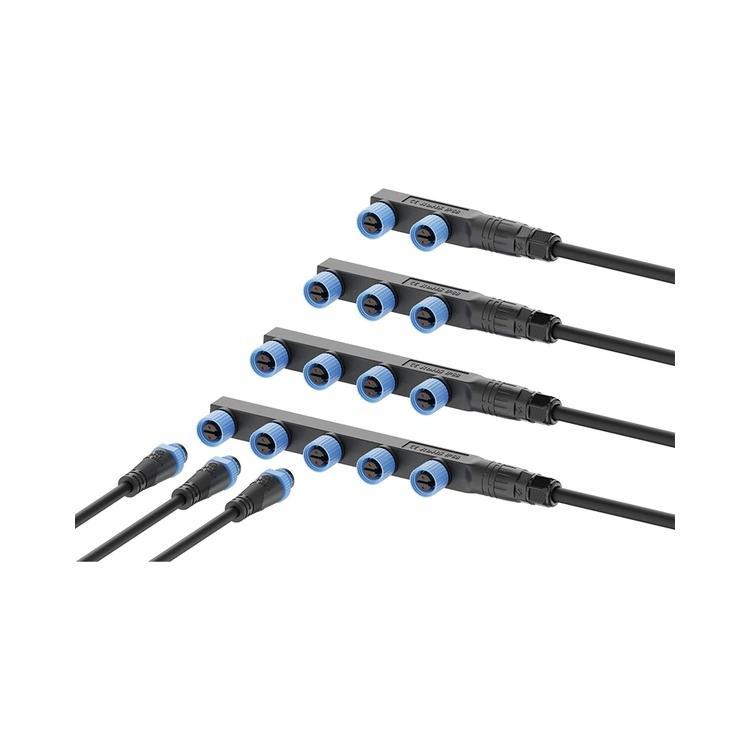

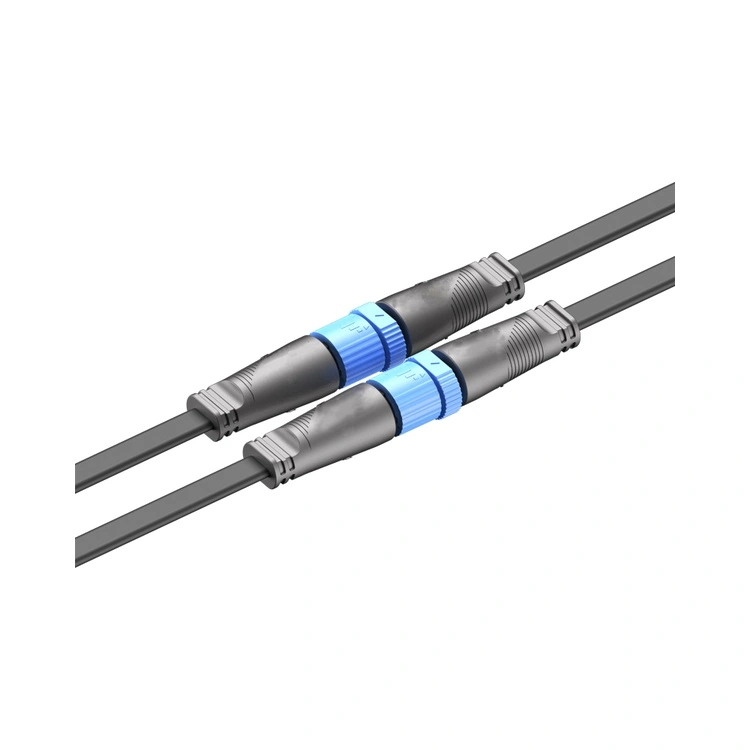

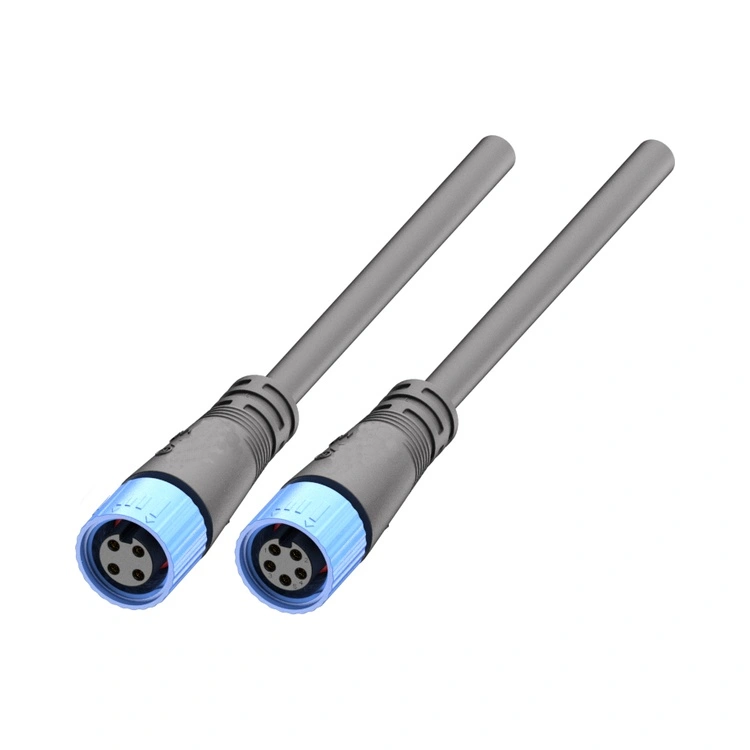

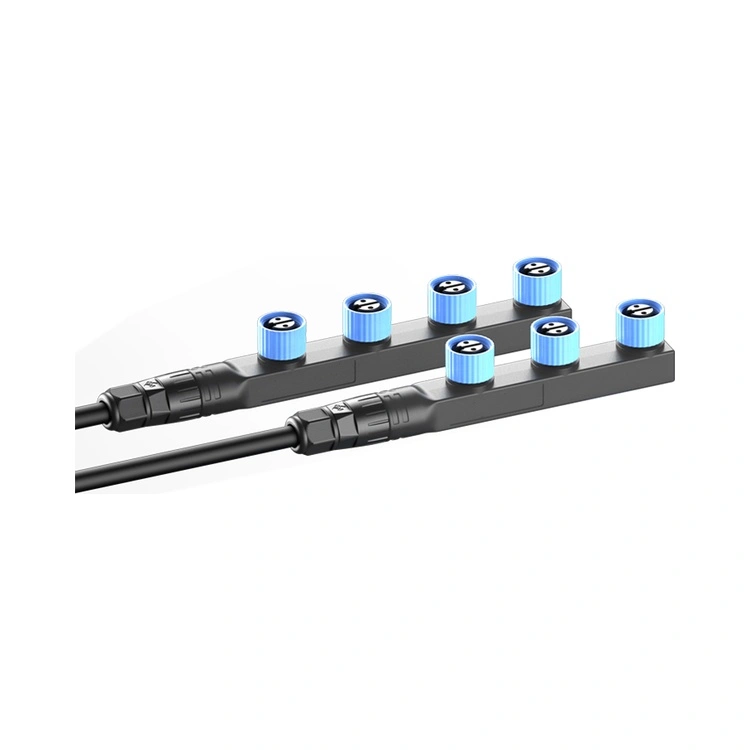

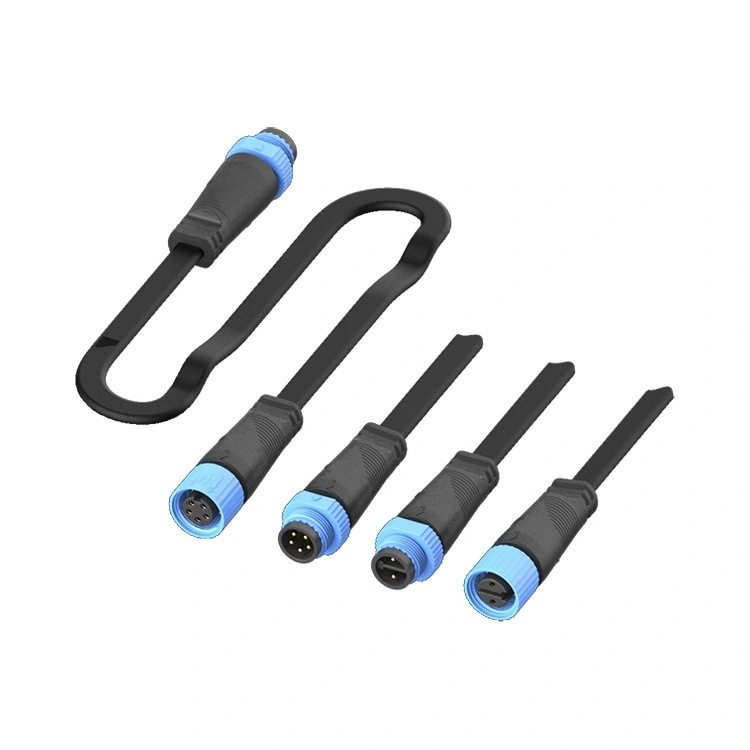

M15 प्लास्टिक वॉटरप्रूफ कनेक्टर अद्वितीय लाभ प्रदान करता है जो धातु कनेक्टर विशेष रूप से तटीय, समुद्री और वजन-संवेदनशील अनुप्रयोगों में प्रदान नहीं कर सकते हैं।
| विशेषता | फ़ायदा |
| संक्षारणरोधी PA66 आवास | कोई जंग नहीं, कोई ऑक्सीकरण नहीं - नमक स्प्रे, तटीय वातावरण और रासायनिक-उजागर प्रतिष्ठानों के लिए डिज़ाइन किया गया। |
| 60% तक वजन में कमी | पीतल के समकक्षों की तुलना में काफी हल्का - प्रकाश संरचनाओं पर भार कम करता है और हैंडलिंग को सरल बनाता है। |
| IP67 पर्यावरण सीलिंग | निरंतर विसर्जन को सहन करता है - बाहरी, समुद्री और बाढ़-प्रवण प्रतिष्ठानों के लिए विश्वसनीय। |
| मल्टी-कोर आंतरिक विभाजन | पावर कंडक्टरों के बीच अलग-अलग अवरोध-उच्च-शक्ति वाले आउटडोर उपकरणों में विद्युत सुरक्षा को बढ़ाते हैं। |
| सोना चढ़ाया हुआ तांबा मिश्र धातु संपर्क | कम संपर्क प्रतिरोध (≤3mΩ) और संक्षारण संरक्षण-आर्द्र वातावरण में प्रदर्शन बनाए रखता है। |
| थ्रेडेड लॉकिंग तंत्र | कंपन-प्रतिरोधी मेटिंग-हवा, तरंग क्रिया और यातायात कंपन से ढीलापन रोकता है। |
| -40°C से +105°C ऑपरेशन | व्यापक तापमान सीमा अत्यधिक बाहरी और समुद्री स्थितियों को कवर करती है। |
| पैरामीटर | 2-पिन | 3-पिन | 4-पिन | 5-पिन |
| वेल्टेज रेटिंग | 250V | 250V | 125V | 125V |
| वर्तमान रेटिंग | 10ए | 10ए | 10ए | 10ए |
| तार अनुभाग | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
परिचालन तापमान:-40°C ~ +105°C
सुरक्षा रेटिंग:IP67 / IP68 (संयुक्त)
आवास सामग्री:पीए66
संपर्क सामग्री:सोना चढ़ाया हुआ तांबा मिश्र धातु
संपर्क प्रतिरोध:≤3mΩ (प्रारंभिक)
संभोग चक्र:≥500
डिज़ाइन मानक:एलईडी प्रकाश व्यवस्था और आउटडोर उपकरण इंटरफ़ेस मानकों का अनुपालन करता है
ज्वलनशीलता रेटिंग:यूएल 94 वी-0
वज़न:तुलनीय पीतल कनेक्टर्स की तुलना में लगभग 60% हल्का
सभी सामग्रियां RoHS अनुरूप हैं
रीयूनियन की इन-हाउस इंजेक्शन मोल्डिंग क्षमता आउटडोर उपकरण निर्माताओं को M15 प्लास्टिक वॉटरप्रूफ कनेक्टर को उनकी विशिष्ट डिजाइन आवश्यकताओं के अनुरूप बनाने की अनुमति देती है - रंग और बनावट से लेकर केबल असेंबली और पैकेजिंग तक।
आवास का रंग- किसी भी आरएएल या पैनटोन रंग को सीधे सामग्री में ढाला जाता है - किसी पेंटिंग या माध्यमिक परिष्करण की आवश्यकता नहीं होती है। रंग अभिन्न है और चिपकेगा या छिलेगा नहीं।
सतह की बनावट- पकड़ या सौंदर्य संबंधी आवश्यकताओं के लिए चिकनी, मैट या बनावट वाली फिनिश।
केबल असेंबलियाँ- कस्टम लंबाई (0.1 मीटर से 20 मीटर), पीयूआर (तेल/रासायनिक प्रतिरोधी) या पीवीसी जैकेट, सिंगल-एंड या डबल-एंड, ओवरमोल्ड स्ट्रेन रिलीफ के साथ या बिना।
संपर्क लोड हो रहा है- आवश्यकतानुसार 2, 3, 4, या 5 पिन; अप्रयुक्त स्थानों को खाली छोड़ दिया जाता है या यांत्रिक संतुलन के लिए डमी पिन लगा दिए जाते हैं।
केबल अंकन- सर्किट पहचान के लिए कस्टम प्रिंटिंग या हीट-सिकोड़ने वाले लेबल।
कनेक्टर ओरिएंटेशन- पैनल-माउंट या केबल-माउंट अनुप्रयोगों के लिए सीधे या समकोण संस्करण।
पैकेजिंग- स्वचालित असेंबली लाइनों के लिए एंटी-स्टैटिक बैग, रील या कस्टम-लेबल कार्टन।
रीयूनियन अपने 4,000 वर्ग मीटर के शेन्ज़ेन संयंत्र के भीतर एक समर्पित इंजेक्शन मोल्डिंग सुविधा संचालित करता है:
सामग्री का सूखना- नमी हटाने और मोल्डिंग दोषों को रोकने के लिए PA66 को ठीक से सुखाया जाता है।
अंतः क्षेपण ढलाई- ±0.02 मिमी सहिष्णुता नियंत्रण के साथ स्वचालित प्रेस पर सटीक मोल्डिंग; रंग वर्णक सीधे राल में जोड़ा जाता है।
मुद्रांकन एवं चढ़ाना से संपर्क करें- स्वचालित बैरल-प्लेटिंग लाइनों में चयनात्मक सोना चढ़ाना के साथ तांबे मिश्र धातु से उच्च गति की मुद्रांकन।
द्वितीयक संचालन- ढले हुए आवास में सोना चढ़ाया हुआ संपर्क और ओ-रिंग सील लगाना।
केबल प्रोसेसिंग- स्वचालित कटिंग, स्ट्रिपिंग और टिनिंग; कस्टम केबल असेंबलियों के लिए इन-हाउस PUR/PVC केबल एक्सट्रूज़न।
विधानसभा- दृष्टि-निरीक्षण संपर्क प्लेसमेंट और टॉर्क-नियंत्रित फास्टनिंग के साथ अर्ध-स्वचालित लाइनें।
विद्युत परीक्षण- निरंतरता, इन्सुलेशन प्रतिरोध (≥5000MΩ), और ढांकता हुआ प्रतिरोध का 100% सत्यापन।
पर्यावरण नमूनाकरण- IP67 विसर्जन (1 मी, 30 मिनट) और थर्मल साइक्लिंग के लिए बैच नमूनाकरण।
पैकेजिंग- शोषक के साथ विरोधी स्थैतिक वैक्यूम सीलिंग; आवश्यकतानुसार कस्टम लेबलिंग के साथ निर्यात-ग्रेड कार्टन पैकिंग।
| प्रमाणन | दायरा |
| आईएसओ 9001:2015 | गुणवत्ता प्रबंधन-डिजाइन, उत्पादन और बिक्री के बाद सेवा। |
| आईएसओ 14001:2015 | पर्यावरण प्रबंधन-सत्यापित अपशिष्ट कटौती और टिकाऊ प्रथाएँ। |
| आईएसओ 13485:2016 | चिकित्सा उपकरण गुणवत्ता प्रबंधन-नैदानिक या निगरानी उपकरण में उपयोग किए जाने वाले M15 के लिए लागू। |
| यूएल मान्यता प्राप्त | उत्तरी अमेरिकी बाज़ारों के लिए घटक-स्तरीय सुरक्षा प्रमाणन। |
| RoHS | खतरनाक पदार्थों पर प्रतिबंध-यूरोपीय संघ के निर्देशों का अनुपालन। |
रीयूनियन की M15 प्लास्टिक कनेक्टर उत्पादन लाइन सख्त प्रक्रिया नियंत्रण के तहत संचालित होती है। IP67 सीलिंग को पानी का उपयोग करके वास्तविक विसर्जन परीक्षण (1 मी, 30 मिनट) के माध्यम से प्रत्येक उत्पादन बैच पर सत्यापित किया जाता है। आपके गुणवत्ता ऑडिट और ग्राहक दस्तावेज़ीकरण आवश्यकताओं का समर्थन करते हुए, प्रत्येक बैच के लिए परीक्षण रिकॉर्ड, सामग्री प्रमाणपत्र और निरीक्षण रिपोर्ट बनाए रखी जाती हैं।
M15 का PA66 आवास हैस्वाभाविक रूप से संक्षारण-रोधी—इसमें जंग नहीं लगता या ऑक्सीकरण नहीं होता। एएसटीएम बी117 (96 घंटे) के अनुसार स्वतंत्र नमक स्प्रे परीक्षण में, हमने कोई सतह क्षरण नहीं देखा, सीलिंग अखंडता में कोई कमी नहीं हुई (आईपी67 परीक्षण के बाद सत्यापित), और संपर्क सतहें सोना चढ़ाने के कारण विनिर्देश के भीतर रहीं। इसके विपरीत, निकल चढ़ाना वाले पीतल के कनेक्टर अक्सर नमक स्प्रे के संपर्क में आने के 48-72 घंटों के भीतर दिखाई देने वाला क्षरण (खट्टा, सफेद जंग) दिखाते हैं, जो ओ-रिंग सील और थ्रेड अखंडता से समझौता कर सकता है। समुद्री वातावरण (अपतटीय प्लेटफार्म, तटीय प्रकाश व्यवस्था, जहाज) के लिए, प्लास्टिक एम15 प्लेटेड धातु कनेक्टर्स से काफी बेहतर प्रदर्शन करता है।
हाँ। जबकि आवास प्लास्टिक है,थ्रेडेड लॉकिंग इंटरफ़ेस सैकड़ों संभोग चक्रों पर लगातार टॉर्क बनाए रखने को सुनिश्चित करने के लिए इसमें मेटल इंसर्ट शामिल हैं। रीयूनियन के परीक्षण से पता चलता है कि 500 संभोग चक्रों के बाद प्रतिधारण बल प्रारंभिक विनिर्देश के 90% से अधिक रहता है, धातु-से-धातु धागे के जुड़ाव के कारण धागा घिसाव न्यूनतम होता है, और ओ-रिंग सील पूरे तापमान रेंज में प्रभावी रहती है। उच्च-चक्र अनुप्रयोगों के लिए (उदाहरण के लिए, वार्षिक रखरखाव के लिए कनेक्टर वियोग की आवश्यकता होती है), हम सील जीवन को बढ़ाने के लिए प्रत्येक संभोग पर सिलिकॉन ग्रीस के साथ ओ-रिंग को चिकनाई करने की सलाह देते हैं।
